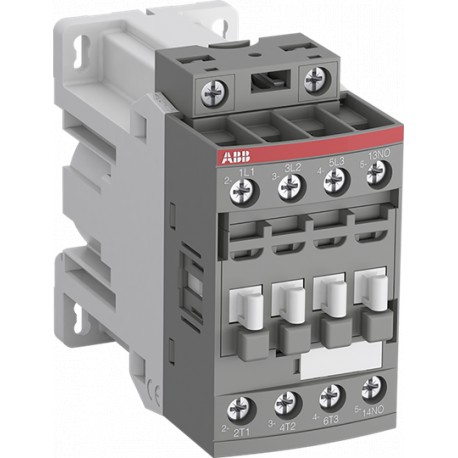

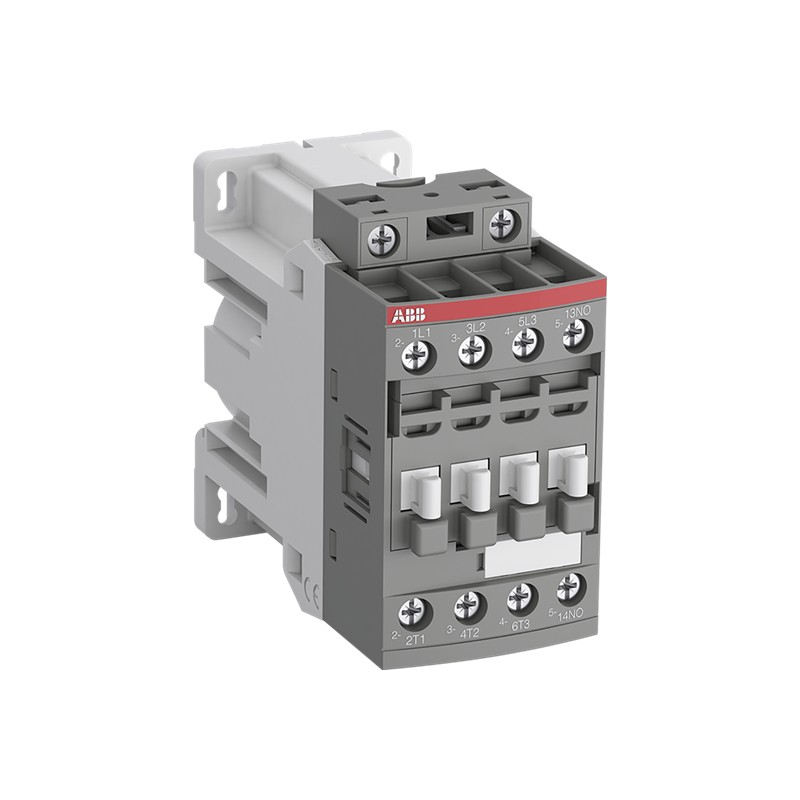

1SBL156001R3010 ABB AF12Z-30-10-30 24VDC Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL156001R3010 ABB AF12Z-30-10-30 24VDC Контактор

1SBL156001R3010

ABB

AF12Z-30-10-30 24VDC Контактор

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФ12З-30-10-30
  • Идентификатор продукта:
    1СБЛ156001Р3010
  • EAN:
    3471523113596
  • Описание каталога:
    AF12Z-30-10-30 24VDC Контактор
  • Длинное описание:
    AF12Z-30-10-30 представляет собой 3-полюсный - 690 В IEC или 600 UL контактор с одним встроенным вспомогательным контактом и винтовыми клеммами, управляющими двигателями до 5,5 кВт / 400 В переменного тока (AC-3) или 7-1/2 л.с. / 480 В UL и переключающими силовыми схемами до 28 A (AC-1) или 28 A UL общего использования. Благодаря технологии автофокусировки контактор имеет катушку постоянного тока 24 В, отличающуюся сниженным потреблением удерживающей катушки до 1,7 Вт и предлагающую возможность прямого управления с помощью ВЫХОДА ПЛК ≥ 250 мА 24 В постоянного тока, без необходимости дополнительного реле интерфейса, снижения энергопотребления панели и обеспечения отчетливых операций в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    45миллиметр
  • Чистая глубина продукта / Длина:
    97миллиметр
  • Чистая высота продукта:
    86миллиметр
  • Чистый вес продукта:
    0.43кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество вспомогательных контактов NC:
    0
  • Оценка оперативного напряжения:
    Вспомогательная схема 690 В
    Главная трасса 690 V
  • Оценка частоты (f):
    Вспомогательная схема 50 / 60 Гц
    Основная схема 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 35 A
    acc. к IEC 60947-5-1, q 40 C 16 A
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 28 А
    (690 В) 60 °C 28 А
    (690 В) 70 °C 24 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 12 А
    (440 В) 60 °C 12 А
    (500 В) 60 °C 12,5 А
    (690 В) 60 °C 9 А
    (380 / 400 В) 60 °C 12 А
    (220 / 230 / 240 В) 60 °C 12 А
  • Номинальный рабочий ток AC-3e (Iми):
    (415 В) 60 °C 12 А
    (440 В) 60 °C 12 А
    (500 В) 60 °C 12,5 А
    (690 В) 60 °C 9 А
    (380 / 400 В) 60 °C 12 А
    (220 / 230 / 240 В) 60 °C 12 А
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 5,5 кВт
    (440 В) 5,5 кВт
    (500 В) 7,5 кВт
    (690 В) 7,5 кВт
    (380 / 400 В) 5,5 кВт
    (220 / 230 / 240 В) 3 кВт
  • Номинальная рабочая мощность AC-3e (Pми):
    (415 В) 5,5 кВт
    (440 В) 5,5 кВт
    (500 В) 7,5 кВт
    (690 В) 7,5 кВт
    (380 / 400 В) 5,5 кВт
    (220 / 230 / 240 В) 3 кВт
  • Оценка оперативного текущего AC-15 (Iми):
    (500 В) 2 А
    (690 В) 2 А
    (24 / 127 В) 6 А
    (220 / 240 В) 4 А
    (400 / 440 В) 3 А
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 150 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 35 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 60 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 300 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 80 А
    за 0,1 с 140 А
    за 1 с 100 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 250 А
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 106 А
  • Максимальная частота электрического переключения:
    (AC-1) 600 циклов в час
    (AC-15) 1200 циклов в час
    (AC-2 / AC-4) 300 циклов в час
    (AC-3) 1200 циклов в час
    (DC-13) 900 циклов в час
  • Оценка оперативного текущего DC-13 (Iми):
    (24 В) 6 А / 144 Вт
    (48 В) 2,8 А / 134 Вт
    (72 В) 1 А / 72 Вт
    (110 В) 0,55 А / 60 Вт
    (125 В) 0,55 А / 69 Вт
    (220 В) 0,27 А / 60 Вт
    (250 В) 0,27 А / 68 Вт
    (400 В) 0,15 А / 60 Вт
    (500 В) 0,13 А / 65 Вт
    (600 В) 0,1 А / 60 Вт
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    6 кВ
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    Работа постоянного тока 24 В
  • Время работы:
    Между обесточиванием катушки и закрытием контакта NC 22 ... 57 мс
    Между обесточиванием катушки и открытием контакта NO 17 ... 29 мс
    Между возбуждением катушки и открытием контакта с ЧПУ 20 ... 35 мс
    Между возбуждением катушки и закрытием контакта NO 27 ... 53 мс
  • Монтаж на DIN Rail:
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
  • Крепление винтами (не входит в комплект поставки):
    2 х M4 винтов, расположенных по диагонали
  • Соединительной емкости основной цепи:
    Гибкий с наконечником 1/2x 0,75 ... 6 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 4 мм²
    Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
    Строгий 1/2x 1 ... 6 мм2
  • Вспомогательная цепь подключения:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Соединительная схема управления емкостью:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Длина проволоки:
    Вспомогательный контур 10 мм
    Схема управления 10 мм
    Основная цепь 10 мм
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20
  • Тип терминала:
    Винт терминалы

Технический UL/CSA

  • NEMA Размер:
    0
  • Номинальный ток NEMA:
    18 A
  • Номинальная мощность NEMA:
    (115 В переменного тока) Однофазный 1 л.с.
    (200 В переменного тока) Трехфазный 3 л.с.
    (230 В переменного тока) Однофазный 2 л.с.
    (230 В переменного тока) Трехфазный 3 л.с.
    (460 В переменного тока) Трехфазный 5 л.с.
    (575 В переменного тока) Трехфазный 5 л.с.
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 28 А
  • Рейтинг лошадиных сил UL/CSA:
    (120 В переменного тока) Однофазный 1 л.с.
    (200 ... 208 В переменного тока) Трехфазный 3 л.с.
    (220 ... 240 В переменного тока) Трехфазный 3 л.с.
    (240 В переменного тока) Однофазный 2 л.с.
    (440 ... 480 В переменного тока) Трехфазный 7-1/2 л.с.
    (550 ... 600 В переменного тока) Трехфазный 10 л.с.

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L -25 ... 60 °С
    Близко к контактору без теплового O/L реле -40 ... 70 °С
    Близко к контактору для хранения -60 ...
  • Климатическая выдержка:
    Категория B в соответствии с IEC 60947-1 Приложение Q
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5 ... 300 Гц 4 g закрытое положение / 2 g открытое положение
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    96 мм
  • Пакет Уровень 1 Глубина / Длина:
    112 мм
  • Пакет Уровень 1 Высота:
    50 мм
  • Пакет Уровень 1 Валовой вес:
    0.475 кг
  • Пакет Уровень 1 EAN:
    3471523113596
  • Пакет Уровня 2 Единицы:
    ящик 12 шт
  • Уровень пакета 2 Ширина:
    51 мм
  • Уровень упаковки 2 Глубина / Длина:
    98 мм
  • Пакет Уровень 2 Высота:
    114 мм
  • Пакет Уровень 2 Валовой вес:
    5,7 кг
  • Пакет Уровень 3 Единицы:
    576 шт

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • E-Number (Финляндия):
    3709056
