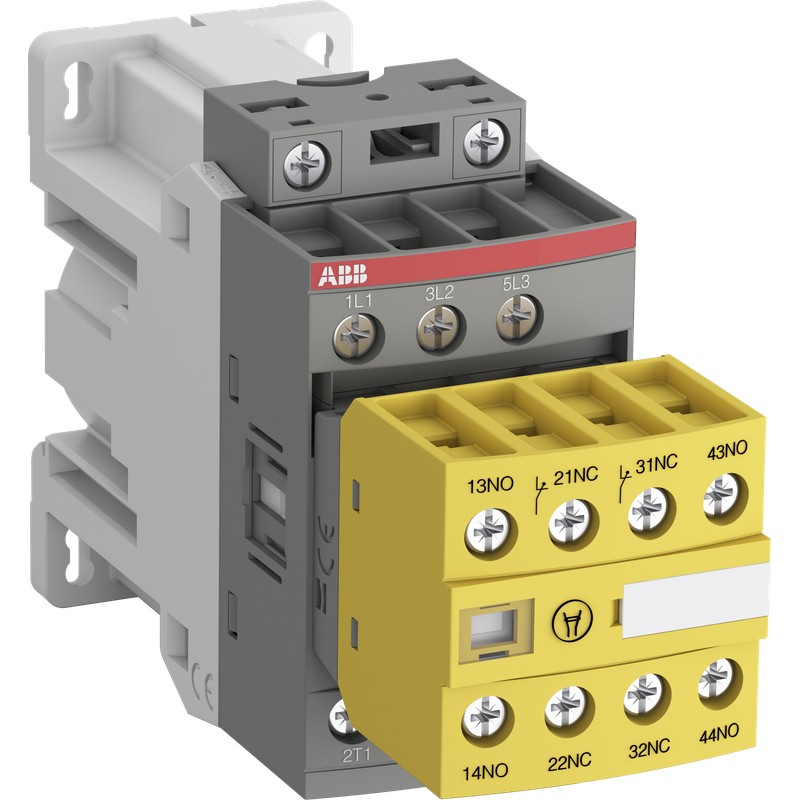

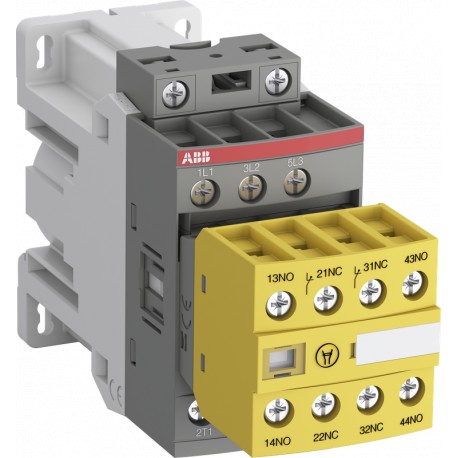

1SBL136082R3022 ABB АФС09З-30-22-30
1SBL136082R3022
ABB
АФС09З-30-22-30
AFS09Z ... Контакторы AFS38Z предназначены для обеспечения безопасности оборудования. Они поставляются с неподвижными передними вспомогательными контактными блоками, что делает их идеальными для контроля и управления цепями. Механически связанные и зеркальные контакты делают вашу систему более безопасной. - цепь управления с интерфейсом электронной катушки: - выделенное напряжение 24 В постоянного тока для прямого управления через выход ПЛК ≥ 250 мА, низкое энергопотребление до 1,7 Вт - сниженное энергопотребление панели - зеркальные и механически связанные контакты, с маркировкой спереди по IEC60947-5-1, всегда гарантирующий правильное состояние контактора - передний блок вспомогательных контактов: - стационарный - защитная крышка для предотвращения ручного управления - желтый корпус дл
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲б'
Общая информация
АФС09З-30-22-30
1СБЛ136082Р3022
3471523158191
Контактор AFS09Z-30-22-30 24VDC
AFS09Z ... Контакторы AFS38Z предназначены для обеспечения безопасности оборудования. Они поставляются с неподвижными передними вспомогательными контактными блоками, что делает их идеальными для контроля и управления цепями. Механически связанные и зеркальные контакты делают вашу систему более безопасной. - цепь управления с интерфейсом электронной катушки: - выделенное напряжение 24 В постоянного тока для прямого управления через выход ПЛК ≥ 250 мА, низкое энергопотребление до 1,7 Вт - сниженное энергопотребление панели - зеркальные и механически связанные контакты, с маркировкой спереди по IEC60947-5-1, всегда гарантирующий правильное состояние контактора - передний блок вспомогательных контактов: - стационарный - защитная крышка для предотвращения ручного управления - желтый корпус для легкой идентификации - минимальная коммутационная способность 12 В / 3 мА, с частотой отказов 10-7 согласно IEC 60947-5-4 - встроенное подавление перенапряжений
упорядочение
1 шт.
85364900
Популярные загрузки
Размеры
45 мм
130,5 мм
86 мм
0,49 кг
технический
3
0
2
2
IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Вспомогательная схема 690 В
Главная трасса 690 V
Вспомогательная схема 50 / 60 Гц
Основная схема 50 / 60 Гц
согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 35 A
acc. к IEC 60947-5-1, q 40 C 16 A
(690 В) 40 °C 25
(690 В) 60 °C 25 А
(690 В) 70 °C 22
(415 В) 60 °C 9 А
(440 В) 60 °C 9 А
(500 В) 60 °C 9,5 А
(690 В) 60 °C 7 А
(380 / 400 В) 60 °C 9 А
(220 / 230 / 240 В) 60 °C 9 А
(400 В) 4 кВт
(415 В) 4 кВт
(440 В) 4 кВт
(500 В) 5,5 кВт
(690 В) 5,5 кВт
(380 / 400 В) 4 кВт
(220 / 230 / 240 В) 2,2 кВт
(500 В) 2 А
(690 В) 2 А
(24 / 127 В) 6 А
(220 / 240 В) 4 А
(400 / 440 В) 3 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 150 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 35 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 60 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 300 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 80 А
за 0,1 с 140 А
за 1 с 100 А
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 250 А
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 106 А
(AC-1) 600 циклов в час
(AC-15) 1200 циклов в час
(AC-2 / AC-4) 300 циклов в час
(AC-3) 1200 циклов в час
(DC-13) 900 циклов в час
(24 В) 6 А / 144 Вт
(48 В) 2,8 А / 134 Вт
(72 В) 1 А / 72 Вт
(110 В) 0,55 А / 60 Вт
(125 В) 0,55 А / 69 Вт
(220 В) 0,27 А / 60 Вт
(250 В) 0,27 А / 68 Вт
(400 В) 0,15 А / 60 Вт
(500 В) 0,13 А / 65 Вт
(600 В) 0,1 А / 60 Вт
в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
acc. к UL/CSA 600 V
6 кВ
3600 циклов в час
50 Гц -
50 Гц / 60 Гц 100 ... 250 В
60 Гц -
Работа постоянного тока 24 В
Между обесточиванием катушки и закрытием контакта NC 22 ... 57 мс
Между обесточиванием катушки и открытием контакта NO 17 ... 29 мс
Между возбуждением катушки и открытием контакта с ЧПУ 20 ... 35 мс
Между возбуждением катушки и закрытием контакта NO 27 ... 53 мс
Гибкий с наконечником 1/2x 0,75 ... 6 мм²
Гибкий с изолированным наконечником 1x 0.75 ... 4 мм²
Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
Строгий 1/2x 1 ... 6 мм2
Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
Жесткий 1/2x 1 ... 2,5 мм²
Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
Жесткий 1/2x 1 ... 2,5 мм²
Вспомогательный контур 10 мм
Схема управления 10 мм
Основная цепь 10 мм
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20
Винт терминалы
Технический UL/CSA
(600 В переменного тока) 25 А
Вспомогательная цепь 11 IA
Цепь управления 11 IA
Главный контур 13 IA
экологический
Близко к контактору, оснащенному тепловым реле O/L -25 ... +60 °C
Близко к контактору без теплового реле O/L -40 ... +70 °C
Близко к контактору для хранения -60 ...
Категория B в соответствии с IEC 60947-1 Приложение Q
3000 м
5 ... 300 Гц 4 g закрытое положение / 2 g открытое положение
Закрытый, направление удара: A 30 K40
Закрытый, направление удара: B1 25 K40
Закрыто, направление удара: B2 15 K40
Закрыто, направление удара: C1 25 K40
Закрытый, направление удара: C2 25 K40
Следуя Директиве ЕС 2011/65/EU
Сертификаты и декларации (номер документа)
Информация о контейнерах
коробка 1 шт.
96 мм
145 мм
50 мм
0,54 кг
3471523158191
ящик 12 шт
51 мм
98 мм
148 мм
6,48 кг
576 шт
Классификации
кью
EC000066 - Контактор Магнита, переключение переменного тока
EC000066 - Контактор Магнита, переключение переменного тока
EC000066 - Контактор питания, переключение переменного тока
EC000066 - Контактор питания, переключение переменного тока
3708045
3210677
| Характеристика | Значение |
|---|---|
| Rated control supply voltage DC (EF003980) | 24 V |
| Voltage type for actuating (EF008242) | DC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 25 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 9 A |
| Rated operation power at AC-3, 400 V (EF001364) | 4 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 2 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 2 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
Datasheet - PDF
