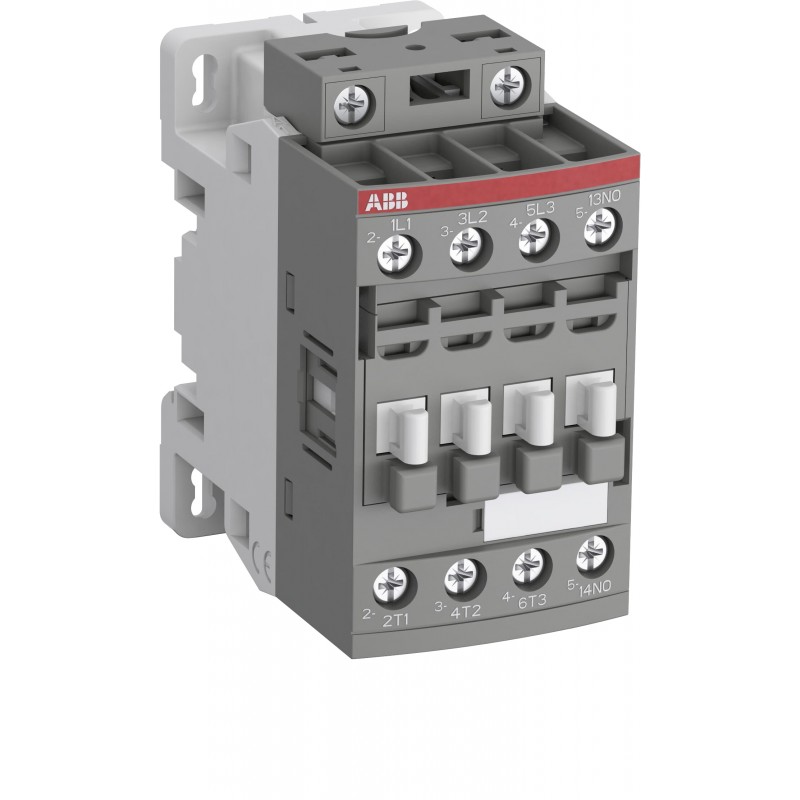

1SBL131001R8401 ABB AFC09-30-01-84 Контактор
1SBL131001R8401
ABB
AFC09-30-01-84 Контактор
Контактор AFC09-30-01-84
AFC09-30-01-84 является 3 полюса - 690 V IEC или 600V UL контактор с 1 N.C встроенный вспомогательный контакт и винт терминалов, управление двигателями до 4 кВт / 400 ВТ (AC-3) или 5 л.с. / 480 V AC UL и переключение силовых схем до 25 А (AC-1) или 25 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (напряжение управления: 110 V AC 50 Гц / 110 ... 120 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
АФК09-30-01-84
Идентификатор продукта:
1SBL131001R8401
Ean:
3471523013865
Описание каталога:
Контактор AFC09-30-01-84 110V50Hz 110-120V60Hz
Длинное описание:
AFC09-30-01-84 является 3 полюса - 690 V IEC или 600V UL контактор с 1 N.C встроенный вспомогательный контакт и винт терминалов, управление двигателями до 4 кВт / 400 ВТ (AC-3) или 5 л.с. / 480 V AC UL и переключение силовых схем до 25 А (AC-1) или 25 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (напряжение управления: 110 V AC 50 Гц / 110 ... 120 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Инструкции и руководства:N n1SBC101059M6801
Размеры
Чистая ширина продукта:
45 мм
Чистая глубина продукта / Длина:
77 мм
Чистая высота продукта:
86 мм
Чистый вес продукта:
0,306 кг
Технические
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Количество вспомогательных контактов NC:
1
Стандарты:
IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 No14
Оценка оперативного напряжения:
Вспомогательная цепь 690 V
Главная трасса 690 V
Оценка частоты (f):
Вспомогательная цепь 50 / 60 Гц
Основная цепь 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 35 A
acc. к IEC 60947-5-1, q q 40 C 16 A
Рейтинговый операционный ток AC-1 (IE):
(690 В) 40 КК 25
(690 В) 60 градусов по Цельсию 25 А
(690 V) 70 КК 22
Рейтинговый операционный ток AC-3 (IE):
(415 В) 60 градусов по Цельсию 9 А
(440 В) 60 градусов по Цельсию 9 А
(500 В) 60 градусов по Цельсию 9,5 А
(690 В) 60 градусов по Цельсию 7 А
(380 / 400 В) 60 градусов по Цельсию 9 A
(220 / 230 / 240 В) 60 градусов по Цельсию 9 А
Оценка оперативной мощности AC-3 (PE):
(400 В) 4 кВт
(415 V) 4 кВт
(440 В) 4 кВт
(500 В) 5,5 кВт
(690 В) 5,5 кВт
(380 / 400 В) 4 кВт
(220 / 230 / 240 В) 2,2 кВт
Рейтинговый операционный ток AC-15 (IE):
(500 В) 2 А
(690 В) 2 А
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Оцененный короткий ток выдержки (ICw):
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 10 s 150 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 15 мин 35 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 мин 60 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 s 300 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 30 s 80 A
для 0.1 s 140 A
для 1 s 100 A
Максимальная пропускная способность:
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) при 440 V 250 A
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) на 690 V 106 A
Максимальная частота электрического переключения:
(AC-1) 600 циклов в час
(AC-15) 1200 циклов в час
(AC-2 / AC-4) 300 циклов в час
(AC-3) 1200 циклов в час
(DC-13) 900 циклов в час
Рейтинговый операционный ток DC-13 (IE):
(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 Вт
(125 V) 0.55 A / 69 W
(220 В) 0,27 А / 60 Вт
(250 V) 0.27 A / 68 W
(400 В) 0,15 А / 60 Вт
(500 В) 0,13 А / 65 Вт
(600 В) 0,1 А / 60 Вт
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 690 V
присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
6 кВ
Максимальная частота механического переключения:
3600 циклов в час
Высокое напряжение цепи управления (UC):
50 Гц 110 Вт
60 Гц 110 ... 120 V
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 9 ... 20 мс
Между катушки де-энергии и НЕТ Контакт Открытие 4 ... 18 мс
Между катушки энергии и NC Контакт Открытие 7 ... 21 мс
Между катушки активизации и НЕТ Контакт Закрытие 10 ... 26 мс
Соединительной емкости основной цепи:
Гибкий с Ferrule 1/2x 0.75 ... 6 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 4 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
Строгий 1/2x 1 ... 6 мм2
Вспомогательная цепь подключения:
Гибкий с Ferrule 1/2x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 1,5 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2
Строгий 1/2x 1 ... 2,5 мм2
Цепь управления пропускной способностью:
Гибкий с Ferrule 1/2x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 1,5 мм2
Строгий 1/2x 1 ... 2,5 мм2
Длина проволоки:
Вспомогательная цепь 10 мм
Контрольный контур 10 мм
Основная цепь 10 мм
Степень защиты:
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
Тип терминала:
Винт терминалы
Технический UL/CSA
Общий рейтинг использования UL/CSA:
(600 V AC) 25 A
Рейтинг лошадиных сил UL/CSA:
(120 V AC) Одноместный этап 3/4 л.с.
(200 ... 208 V AC) Три фазы 2 л.с.
(220 ... 240 V AC) Три фазы 2 л.с.
(240 V AC) Одноместный этап 1-1/2 л.с.
(440 ... 480 V AC) Три фазы 5 л.с.
(550 ... 600 V AC) Три фазы 7-1/2 л.с.
Ужесточение крутящего момента UL/CSA:
Вспомогательный округ 11 IA
Контрольный контур 11 IA
Главная трасса 13 IA
Экологических
Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L реле -25 ...
Близко к контактору без тепловой O /L Эстафета -40 ...
Близко к контактору для хранения -60 ...
Рядом Контактор для операции в свободном воздухе -40 ...
Климатическая выдержка:
Категория B в соответствии с приложением IEC 60947-1
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление вибрациям acc. к IEC 60068-2-6:
5 ... 300 Гц 4 г закрытой позиции / 2 г открытой позиции
Сопротивление Шок acc. к IEC 60068-2-27:
Закрыто, ШокОвое Направление: B1 25 K40
Открыто, Шок Направление: B1 5 K40
Направление удара: A 30 K40
Направление удара: B2 15 K40
Направление удара: C1 25 K40
Направление удара: C2 25 K40
Сертификаты и декларации (номер документа)
Сертификат ЦБ:N nCB_SE-96551М1
Сертификат ХК:N nКЗК2010010304445624
Декларация соответствия - CCC:N n2020980304001253
Декларация соответствия - CE:N n1SBD250024U1000
Инструкции и руководства:N n1SBC101059M6801
Информация RoHS:N n1SBD251089E1000
Сертификат UL:N nUL_20191021-E312527_7_1
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
87 мм
Пакет Уровень 1 Глубина / Длина:
79 мм
Пакет Уровень 1 Высота:
47 мм
Пакет Уровень 1 Валовой вес:
0,306 кг
Пакет Уровень 1 EAN:
3471523013865
Пакет Уровень 3 Единицы:
1296 шт.
Классификации
Код классификации объектов:
Q
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
