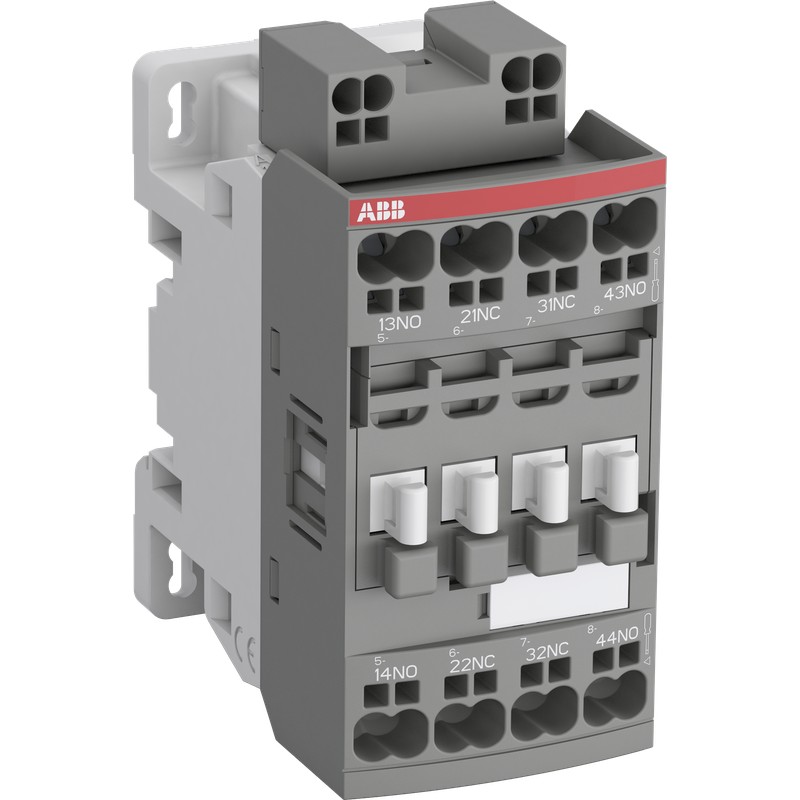

1SBH136005R2122 ABB NFZ22EK-21 24-60V50/60ГЦ 20-60В
1SBH136005R2122
ABB
NFZ22EK-21 24-60V50/60ГЦ 20-60В
NFZ22EK-21 24-60V50/60Гц 20-60В реле Контактор
Контакторы и реле перегрузки
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Заказ
| Количество Минимального Заказа: | 1 шт |
| Номер Таможенного Тарифа: | Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот |
Популярные Загрузки
| Инструкции и руководства: | 1SBC101054M6801 |
Размеры
| Чистая Ширина Изделия: | 45 мм |
| Продукт Чистая Глубина / Длина: | 77 мм |
| Продукт Чистая Высота: | 92.3 мм |
| Продукт Вес Нетто: | 0.315 кг |
Технические
| Количество вспомогательных контактов: | Два |
| Количество вспомогательных контактов, НЗ: | Два |
| Номинальное Рабочее Напряжение: | Вспомогательная Цепь 690 В Главная Цепь 690 В |
| Номинальная частота (F): | Вспомогательные Цепи 50 / 60 Гц |
| Обычные бесплатные-воздух тепловой ток (яче): | соотв. в МЭК 60947-5-1, г = 40 °С 16 а |
| Номинальный рабочий ток AC-15 (яе): | (220 / 240 В) 4 А (24 / 127В) 6 А (400 / 440 В) 3 А (500 В) 2 А (690 В) 2 А |
| Номинальный кратковременный выдерживаемый ток (IСW): | за 0,1 с 140 а в течение 1 с 100 а |
| Максимальная Частота Коммутации Электрических Цепей: | АС-15 1200 циклов в час В DC-13 900 циклов в час |
| Номинальный рабочий ток DC-13 (яе): | (110 В) 0.55 A / 60 ВТ (220 В), 0,27 А / 60 ВТ (400 В) 0.15 / 60 ВТ (500 В) 0,13 А / 65 ВТ (600 В) 0.1 / 60 ВТ (125 В) 0.55 А / 69 ВТ (24 В) 6 В / 144 ВТ (250 В) 0,27 А / 68 ВТ (48 В) 2,8 А / 134 ВТ (72 В) 1 В / 72 ВТ |
| Номинальное Напряжение Изоляции (Уя): | соотв. в соответствии с IEC 60947-5-1 и VDE 0110 (греч. С) 690 В |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | 6 кв |
| Максимальная Механическая Частота Переключения: | 6000 циклов в час |
| Номинальное Напряжение Цепи Управления (Ус): | 50 Гц 24 ... 60 В 60 Гц 24 ... 60 В Эксплуатации DC 20 ... 60 в |
| Время Работы: | Между катушкой обесточивания и размыкающий контакт закрытия 13 ... 98 МС Между катушкой обесточивания и без контакта открытие 11 ... 95 МС Между катушкой возбуждения и размыкающий контакт открытия 38 ... 90 МС Между включение катушки и никакого контакта закрытие 40 ... 95 МС |
| Подключение Вспомогательного Контура Емкость: | Гибкая 1/2х 0.5 ... 2.5 мм2 Гибкий с наконечником 1/2х 0.5 ... 2.5 мм2 Гибкий с изолированным наконечником 1/2х 0.5 ... 1.5 мм2 Жесткой 1/2х 1 ... 2.5 мм2 |
| Подключение Цепи Управления Мощностью: | Гибкая 1/2х 0.5 ... 2.5 мм2 Гибкий с наконечником 1/2х 0.5 ... 2.5 мм2 Гибкий с изолированным наконечником 1/2х 0.5 ... 1.5 мм2 Жесткой 1/2х 1 ... 2.5 мм2 |
| Зачистки Провода Длина: | Вспомогательной цепи 10 мм Контроль цепи 10 мм |
| Степень защиты: | соотв. в 60947-1 МЭК 60529, МЭК, En 60529 и вспомогательными стержнями IP20 соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 клеммы катушки степень защиты IP20 |
| Тип Терминала: | Вставные пружинные клеммы |
Окружающей среды
| Температура Окружающего Воздуха: | Рядом с контактором для хранения -60 ... +80 °С Рядом Контактор для работы на открытом воздухе -40 ... +70 °С |
| Климатические Выдержать: | Категория в соответствии с МЭК 60947-1 приложение Q |
| Максимальная Рабочая Высота Допустимая: | 3000 м |
| Устойчивость к вибрации в соотв. МЭК 60068-2-6: | 5 ... 300 Гц 4 г закрытая позиция / 2 г открытая позиция |
Сертификаты и декларации (номер документа)
| Сертификат CB: | CB_SE-89845 |
| сертификат cul: | UL_20180227_E252354_2_1 |
| Декларация соответствия - СЕ: | 1SBD250005U1000 |
| Сертификат ДНВ: | ДНВ-GL_TAE00001BV-3 |
| Сертификат ДНВ ГЛ: | ДНВ-GL_TAE00001BV-3 |
| Сертификат ГЛ: | ДНВ-GL_TAE00001BV-3 |
| Инструкции и руководства: | 1SBC101054M6801 |
| Сертификат РМРС: | RMRS_1802702280 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | коробка 1 шт |
| Уровень Пакет 1 Ширина: | 93 мм |
| Уровень Пакет 1 Глубина / Длина: | 86 мм |
| Уровень Пакет 1 Высота: | 45 мм |
| Пакет Уровня 1 Вес Брутто: | 0,33 кг |
| Уровень пакет 1 код EAN: | 3471523153318 |
| Уровень Пакет 2 Единицы: | коробка 45 шт |
| Уровень Пакет 2 Ширина: | 250 мм |
| Уровень Пакет 2 Глубина / Длина: | 300 мм |
| Уровень Пакет 2 Высота: | 315 мм |
| Пакет Уровня 2 Вес Брутто: | 14.85 кг |
| Уровень В Упаковке 3 Единицы: | 1080 шт |
Классификации
| Объект Классификации Кода: | К |
| Етим 4: | EC000196 - реле Контактор |
| Етим 5: | EC000196 - реле Контактор |
| Етим 6: | EC000196 - реле Контактор |
| Етим 7: | EC000196 - реле Контактор |
| СКТУООН: | Тридцать девять миллионов сто двадцать одна тысяча пятьсот |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG MOTOR PROTECTION EN.pdf | 132 Mbytes |
|
