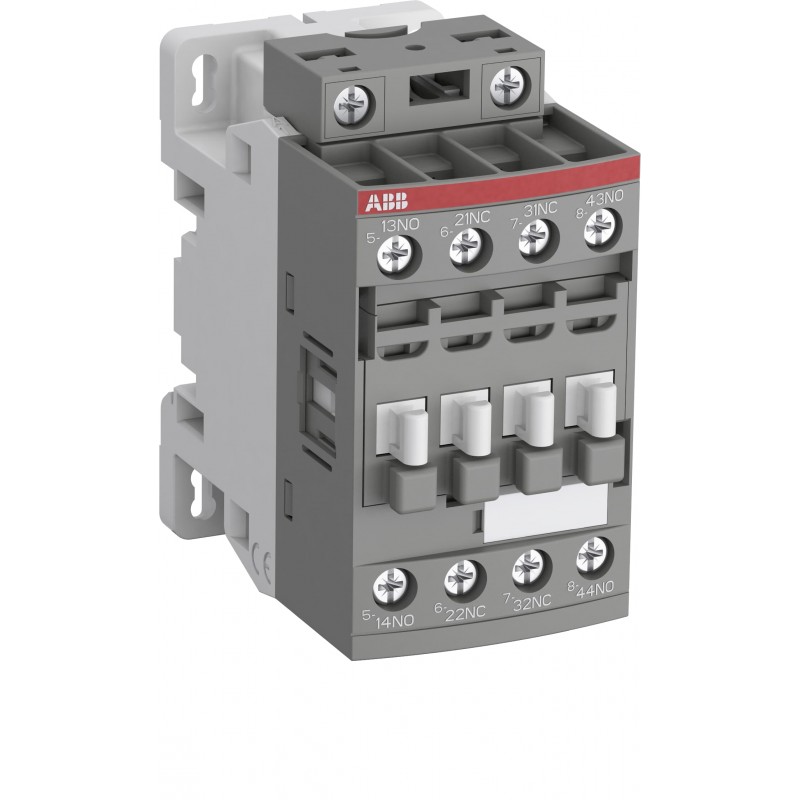

1SBH131001R8122 ABB Контактор NFC22E-81
1SBH131001R8122
ABB
Контактор NFC22E-81
NFC22E-81 является реле контактора с 4 вспомогательными контактами (2 N.O и 2 N.C) и винтовыми терминалами, используемыми для переключения вспомогательных и контрольных схем. В рамках платформы AF контакторы NFC предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (напряжение управления: 24 V AC 50/60 Гц). Контакторы NFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Низковольтное оборудование > Вспомогательный контактор/реле
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
NFC22E-81
Идентификатор продукта:
1SBH131001R8122
Ean:
3471523015395
Описание каталога:
NFC22E-81 24V 50/60 Гц Контактор Эстафета
Длинное описание:
NFC22E-81 является реле контактора с 4 вспомогательными контактами (2 N.O и 2 N.C) и винтовыми терминалами, используемыми для переключения вспомогательных и контрольных схем. В рамках платформы AF контакторы NFC предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (напряжение управления: 24 V AC 50/60 Гц). Контакторы NFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Инструкции и руководства:N n1SBC101059M6801
Размеры
Чистая ширина продукта:
45 мм
Чистая глубина продукта / Длина:
77 мм
Чистая высота продукта:
86 мм
Чистый вес продукта:
0,309 кг
Технические
Количество вспомогательных контактов НЕТ:
2
Количество вспомогательных контактов NC:
2
Стандарты:
IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 No14
Оценка оперативного напряжения:
Вспомогательная цепь 690 V
Главная трасса 690 V
Оценка частоты (f):
Вспомогательная цепь 50 / 60 Гц
Основная цепь 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-5-1, q q 40 C 16 A
Рейтинговый операционный ток AC-15 (IE):
(500 В) 2 А
(690 В) 2 А
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Оцененный короткий ток выдержки (ICw):
для 0.1 s 140 A
для 1 s 100 A
Максимальная частота электрического переключения:
(AC-1) 0 циклов в час
(AC-15) 1200 циклов в час
(AC-2 / AC-4) 0 циклов в час
(AC-3) 0 циклов в час
(DC-13) 900 циклов в час
Рейтинговый операционный ток DC-13 (IE):
(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 Вт
(125 V) 0.55 A / 69 W
(220 В) 0,27 А / 60 Вт
(250 V) 0.27 A / 68 W
(400 В) 0,15 А / 60 Вт
(500 В) 0,13 А / 65 Вт
(600 В) 0,1 А / 60 Вт
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 690 V
присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
6 кВ
Максимальная частота механического переключения:
6000 циклов в час
Высокое напряжение цепи управления (UC):
50 Гц 24 V
60 Гц 24 V
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 9 ... 20 мс
Между катушки де-энергии и НЕТ Контакт Открытие 4 ... 18 мс
Между катушки энергии и NC Контакт Открытие 7 ... 21 мс
Между катушки активизации и НЕТ Контакт Закрытие 10 ... 26 мс
Вспомогательная цепь подключения:
Гибкий с Ferrule 1/2x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 1,5 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2
Строгий 1/2x 1 ... 2,5 мм2
Цепь управления пропускной способностью:
Гибкий с Ferrule 1/2x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2
Гибкий с изолированным Ferrule 2x 0.75 ... 1,5 мм2
Строгий 1/2x 1 ... 2,5 мм2
Длина проволоки:
Вспомогательная цепь 10 мм
Контрольный контур 10 мм
Степень защиты:
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
Тип терминала:
Винт терминалы
Технический UL/CSA
Ужесточение крутящего момента UL/CSA:
Вспомогательный округ 11 IA
Контрольный контур 11 IA
Экологических
Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L реле -25 ...
Близко к контактору без тепловой O /L Эстафета -40 ...
Близко к контактору для хранения -60 ...
Рядом Контактор для операции в свободном воздухе -40 ...
Климатическая выдержка:
Категория B в соответствии с приложением IEC 60947-1
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление вибрациям acc. к IEC 60068-2-6:
5 ... 300 Гц 4 г закрытой позиции / 2 г открытой позиции
Сопротивление Шок acc. к IEC 60068-2-27:
Закрыто, ШокОвое Направление: B1 25 K40
Открыто, Шок Направление: B1 5 K40
Направление удара: A 30 K40
Направление удара: B2 15 K40
Направление удара: C1 25 K40
Направление удара: C2 25 K40
Сертификаты и декларации (номер документа)
Сертификат ЦБ:N nCB_SE-93051М2
Сертификат ХК:N nКЗК2019010303267993
Декларация соответствия - CCC:N n2020980303000175
Декларация соответствия - CE:N n1SBD250026U1000
Инструкции и руководства:N n1SBC101059M6801
Информация RoHS:N n1SBD251089E1000
Сертификат UL:N nUL_20191021-E312527_7_1
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
87 мм
Пакет Уровень 1 Глубина / Длина:
79 мм
Пакет Уровень 1 Высота:
47 мм
Пакет Уровень 1 Валовой вес:
0,309 кг
Пакет Уровень 1 EAN:
3471523015395
Пакет Уровень 3 Единицы:
1296 шт.
Классификации
Код классификации объектов:
K
ИДВТ 6:
EC000196 - Контактор реле
ИДВТ 7:
EC000196 - Контактор реле
UNSPSC:
39121500
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 24 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 24 V |
| Voltage type for actuating (EF008242) | AC |
| Rated operation current Ie, 400 V (EF001378) | 3 A |
| Connection type auxiliary circuit (EF006820) | Screw connection |
| Mounting method (EF000003) | DIN-rail/screw |
| Interface (EF000594) | No |
| Number of auxiliary contacts as normally closed contact (EF001377) | 2 |
| Number of auxiliary contacts as normally open contact (EF001376) | 2 |
| Number of auxiliary contacts as normally closed contact, delayed switching (EF007281) | 0 |
| Number of auxiliary contacts as normally open contact, leading (EF007282) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| With LED indication (EF005950) | No |
| Suitable for manual operation (EF002978) | No |
