> ABB>Контакторы и реле перегрузки>1SAZ411201R1002 ABB TA110DU-110 Реле тепловой перегрузки
Предыдущий товар Следующий продукт

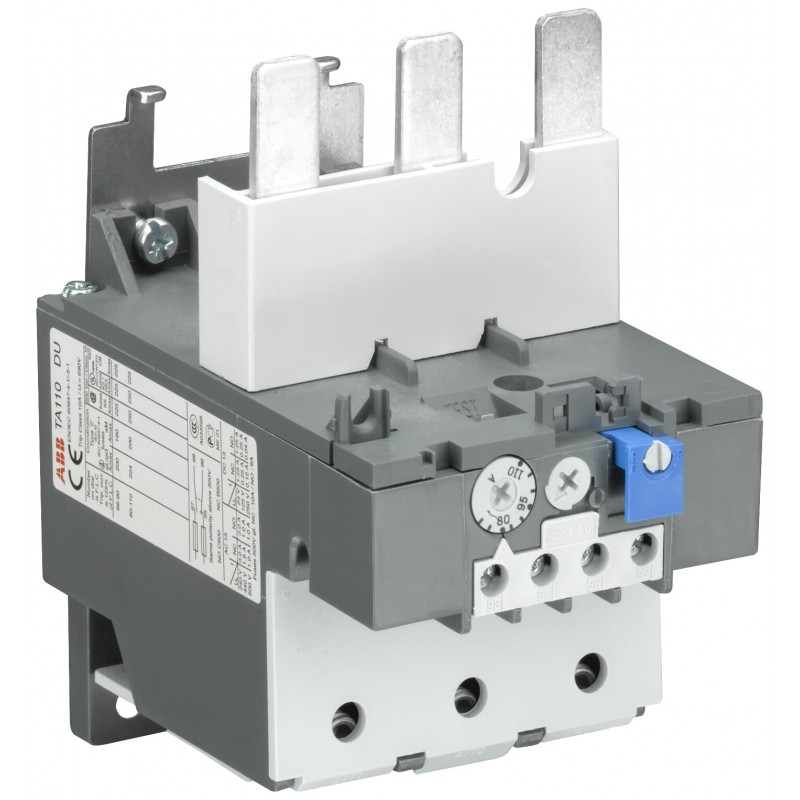

1SAZ411201R1002 ABB TA110DU-110 Реле тепловой перегрузки Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SAZ411201R1002 ABB TA110DU-110 Реле тепловой перегрузки

1SAZ411201R1002

ABB

TA110DU-110 Реле тепловой перегрузки

Реле тепловой перегрузки TA110DU-110 является экономичным электромеханическим устройством защиты основной цепи. Он обеспечивает надежную и быструю защиту двигателей в случае перегрузки или отказа фазы. Устройство имеет класс поездки 10А. Дополнительными функциями являются температурная компенсация, контакт срабатывания (NC), сигнальный контакт (NO), автоматический или ручной сброс по выбору, механизм без отключения, функция STOP- и Test и индикация отключения. Реле перегрузки подключаются непосредственно к блочным контакторам. В качестве аксессуара доступны отдельные монтажные комплекты.

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ТА110ДУ-110
Идентификатор продукта:
1САЗ411201Р1002
EAN:
4013614216800
Описание каталога:
TA110DU-110 Реле тепловой перегрузки
Длинное описание:
Реле тепловой перегрузки TA110DU-110 является экономичным электромеханическим устройством защиты основной цепи. Он обеспечивает надежную и быструю защиту двигателей в случае перегрузки или отказа фазы. Устройство имеет класс поездки 10А. Дополнительными функциями являются температурная компенсация, контакт срабатывания (NC), сигнальный контакт (NO), автоматический или ручной сброс по выбору, механизм без отключения, функция STOP- и Test и индикация отключения. Реле перегрузки подключаются непосредственно к блочным контакторам. В качестве аксессуара доступны отдельные монтажные комплекты.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900

Популярные загрузки

Лист данных, техническая информация:N n1SBC100173C0201
Технический паспорт, техническая информация (Часть 2):N n1САЗ400501Ф0002
Инструкции и руководства:N n2КДК106027М6802
Диаграмма измерения:N n1САЗ400403Ф0001

Размеры

Чистая ширина продукта:
80 мм
Чистая высота продукта:
120 мм
Чистая глубина продукта / Длина:
120 мм
Чистый вес продукта:
0.755 кг

технический

Диапазон настройки:
80 ... 110 А
Оценка оперативного напряжения:
Вспомогательная цепь 440 В постоянного тока

Вспомогательная цепь 500 В переменного тока

Главная цепь 690 V AC
Рейтинговый операционный ток (iми):
110 А
Оценка операционного текущего AC-3 (Iми):
110 А
Оценка частоты (f):
Вспомогательная цепь 50 Гц

Вспомогательная схема 60 Гц

Вспомогательная цепь постоянного

Основная цепь 60 Гц

Основная цепь 50 Гц

Главный контур постоянного тока
Рейтинговый импульс выдерживает напряжение (Uшалун):
Вспомогательная цепь 6 кВ

Главная цепь 6 кВ
Оценка теплоизоляционного напряжения (Uя):
690 V
Количество поляков:
3
Количество вспомогательных контактов NC:
1
Количество вспомогательных контактов НЕТ:
1
Количество защищенных поляков:
3
Обычный тепловой ток свободного воздуха (IЙ):
Вспомогательный контур NC 5 A

Вспомогательный контур NO 5 A
Оценка оперативного текущего AC-15 (Iми):
(120 В) НК 3 А

(120 В) NO 1.5 А

(240 В) НК 3 А

(240 В) NO 1.5 А

(400 В) НК 1,9 А

(400 В) NO 1 А

(440 В) НК 1 А

(440 В) NO 1 А

(500 В) НК 1 А

(500 В) NO 1 А
Оценка оперативного текущего DC-13 (Iми):
(125 В) НК 0,25 А

(125 В) НЕТ 0.25 А

(24 В) НК 1,25 А

(24 В) NO 1.25 А

(250 В) НК 0,12 А

(250 В) NO 0.04 А

(60 В) НК 0,25 А

(60 В) НЕТ 0.25 А
Степень защиты:
IP20 жилищного строительства

Терминалы главной цепи IP10
Степень загрязнения:
3
Вспомогательная цепь подключения:
Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²

Гибкий 1/2x 0.75 ... 2,5 мм²

Жесткий 1/2x 0.75 ... 4 мм²
Соединительной емкости основной цепи:
Гибкий 1x 16 ... 35 мм²

Жесткий 1x 16 ... 35 мм²
Затягивание крутящего момента:
Вспомогательный контур 1 ... 1,3 Н·м

Главная схема 7.2 ... 9,6 Н·м
Длина проволоки:
Вспомогательный контур 9 мм

Главный контур 25 мм
Рекомендуемый водитель винта:
Вспомогательный контур Позидрив 2

Главный контур шестигранник 4
потери мощности:
при номинальных рабочих условиях на полюс 2,5 Вт
Подходит для:
А95

А110

АЭ95

АЭ110
Стандарты:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
Главная цепь 600 V AC
Ампере Рейтинг UL/CSA:
110 А
Контактный рейтинг UL/CSA:
(НК:) В600

(НЕТ:) С600
Соединительную емкость основной цепи UL/CSA:
Гибкий 1/2x 6-2/0 AWG

Многожильные 1/2x 6-2/0 AWG
Соединительная емкость вспомогательного контура UL/CSA:
Гибкий 1/2x 18-14 AWG

Многожильные 1/2x 18-14 AWG
Ужесточение крутящего момента UL/CSA:
Вспомогательная схема 12 in·lb

экологический

Температура окружающего воздуха:
Операция -25 ...

Компенсация операции -25 ... +55 °C

Хранение -40 ...
Компенсация температуры окружающего воздуха:
да
Максимальная допустимая эксплуатационая высота:
2000 м
Сопротивление Шок acc. к IEC 60068-2-27:
11 мс Импульс 12г
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат ABS:N n1SAA941000-0102
Сертификат BV:N n1SAA941000-0201
Сертификат ЦБ:N n1SAA941004-2003
Сертификат КЗК:N nCQC2016010309922936
Сертификат cUL:N ncUL_E48139
Декларация соответствия - CCC:N n2020980304001321
Декларация соответствия - CE:N n1СAD938517-0043
Сертификат DNV:N n1SAA941000-0304
Сертификат DNV GL:N n1SAA941000-0304
Сертификат EAC:N n1SAA941002-2702
Сертификат GL:N n1SAA941000-0304
Сертификат ГОСТ:N n1SAA941000-2704
Инструкции и руководства:N n2КДК106027М6802
Сертификат LR:N n1SAA941000-0504
Сертификат RMRS:N n1SAA941000-0704
Информация RoHS:N n1SAD938514-0043
Сертификат UL:N nUL_E48139
1SAA938001-1604

Информация о контейнерах

Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
165 мм
Пакет Уровень 1 Высота:
133 мм
Пакет Уровень 1 Глубина / Длина:
151 мм
Пакет Уровень 1 Валовой вес:
0,88 кг
Пакет Уровень 1 EAN:
4013614216800
Пакет Уровня 2 Единицы:
4 шт
Уровень пакета 2 Ширина:
280 мм
Пакет Уровень 2 Высота:
210 мм
Уровень упаковки 2 Глубина / Длина:
395 мм
Пакет Уровень 2 Валовой вес:
8.786 кг
Пакет Уровень 2 EAN:
4013614494208

Классификации

Код классификации объектов:
фа
ИДВТ 4:
EC000106 - Реле тепловой перегрузки
ИДВТ 5:
EC000106 - Реле тепловой перегрузки
ИДВТ 6:
EC000106 - Реле тепловой перегрузки
ИДВТ 7:
EC000106 - Реле тепловой перегрузки
eКласс:
Версия 11.0 : 27371501
UNSPSC:
39121520
Гранулярный код категории IDEA (IGCC):
5364 >> Реле перегрузки
E-Number (Финляндия):
3709356
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
