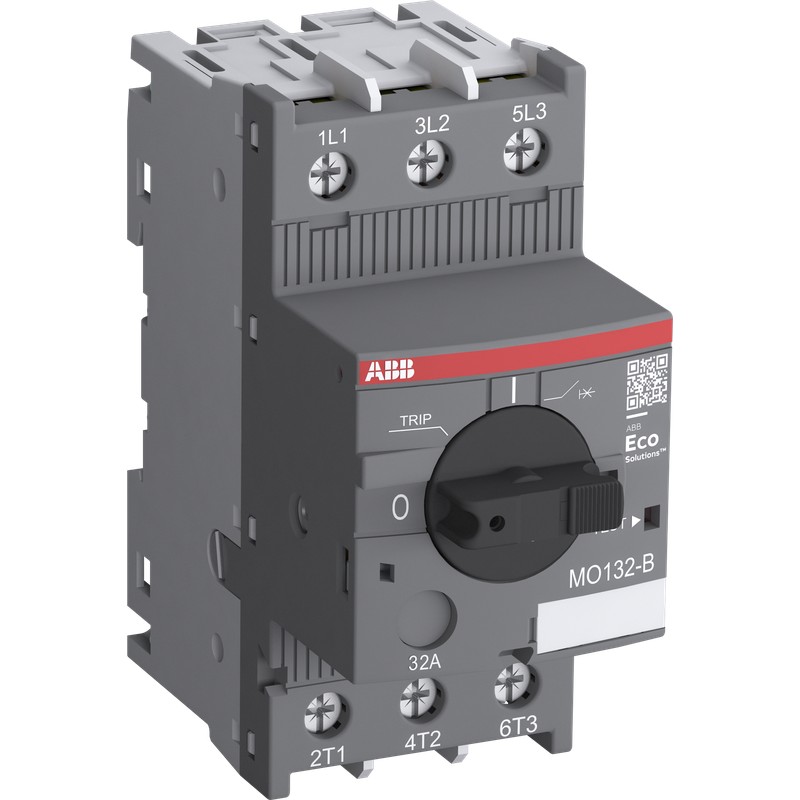

1SAM360200R1011 ABB MO132-16B Магнитная защита двигателя
1SAM360200R1011
ABB
MO132-16B Магнитная защита двигателя
Магнитные пускатели ручных двигателей являются электромеханическими устройствами защиты основной цепи, соответствующими новейшим стандартам железнодорожного подвижного состава и позволяющими устанавливать их в кабинах пассажиров или машиниста для поездов, часто эксплуатирующих туннели или метрополитен. Они используются в основном для ручного включения / выключения двигателей и защиты их от короткого замыкания без предохранителей. Защита без предохранителей с ручным стартером двигателя экономит затраты, пространство и обеспечивает быструю реакцию в условиях короткого замыкания, выключая двигатель в течение миллисекунд. Комбинации стартеров без предохранителей настраиваются вместе с контакторами и реле перегрузки.спроектированные в соответствии с применимыми частями стандарта IEC 60077 - устойчивость к ударам и вибрации в соответствии с IEC 61373 (категория 1, класс B) - могут использоваться в соответствии с европейским стандартом пожарной и дымовой безопасности EN 45545-2
Низковольтное оборудование > Автоматический выключатель защиты двигателя
Реле защиты двигателя Электронная
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
МО132-16Б
Идентификатор продукта:
1САМ360200R1011
EAN:
4013614521584
Описание каталога:
MO132-16B Ручной стартер двигателя только магнитный
Длинное описание:
Магнитные пускатели ручных двигателей являются электромеханическими устройствами защиты основной цепи, соответствующими новейшим стандартам железнодорожного подвижного состава и позволяющими устанавливать их в кабинах пассажиров или машиниста для поездов, часто эксплуатирующих туннели или метрополитен. Они используются в основном для ручного включения / выключения двигателей и защиты их от короткого замыкания без предохранителей. Защита без предохранителей с ручным стартером двигателя экономит затраты, пространство и обеспечивает быструю реакцию в условиях короткого замыкания, выключая двигатель в течение миллисекунд. Комбинации стартеров без предохранителей настраиваются вместе с контакторами и реле перегрузки.спроектированные в соответствии с применимыми частями стандарта IEC 60077 - устойчивость к ударам и вибрации в соответствии с IEC 61373 (категория 1, класс B) - могут использоваться в соответствии с европейским стандартом пожарной и дымовой безопасности EN 45545-2
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85362010
Популярные загрузки
Лист данных, техническая информация:N n1SBC100200C02__
Инструкции и руководства:N n2СДК131034М6801
Инструкции и руководства (Часть 2):N n2СДК131060М0202
Характерная кривая времени:N n1СМ300515Ф0008
Диаграмма измерения:N n1СМ300402Ф0002
Размеры
Чистая ширина продукта:
45 мм
Чистая высота продукта:
97,8 мм
Чистая глубина продукта / Длина:
86.55 мм
Чистый вес продукта:
0,31 кг
технический
Оценка емкости для нарушения короткого замыкания (Ics):
(230 V AC) 100 кА
(400 В переменного тока) 100 кА
(440 В переменного тока) 20 кА
(500 В переменного тока) 20 кА
(690 В переменного тока) 3 кА
Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
(230 V AC) 100 кА
(400 В переменного тока) 100 кА
(440 В переменного тока) 20 кА
(500 В переменного тока) 20 кА
(690 В переменного тока) 3 кА
Оценка мгновенного короткого замыкания текущей настройки (iя):
200 А
Диапазон настройки:
никакой
Оценка оперативной мощности AC-3 (Pми):
(400 В) Три фазы 7,5 кВт
Номинальная рабочая мощность AC-3e (Pми):
(400 В) Три фазы 7,5 кВт
Оценка оперативного напряжения:
Главная цепь 690 V AC
Рейтинговый операционный ток (iми):
16 A
Оценка операционного текущего AC-3 (Iми):
16 A
Номинальный рабочий ток AC-3e (Iми):
16 A
Оценка частоты (f):
Основная цепь 50 Гц
Основная цепь 60 Гц
Рейтинговый импульс выдерживает напряжение (Uшалун):
Главная цепь 6 кВ
Оценка теплоизоляционного напряжения (Uя):
690 V
Количество поляков:
3
Обычный тепловой ток свободного воздуха (IЙ):
Главный контур 16 A
Степень защиты:
IP20 жилищного строительства
Терминалы главной цепи IP10
Степень загрязнения:
3
Электрическая долговечность:
50000 цикл
Механическая долговечность:
100000 цикл
Тип терминала:
Винт терминалы
Соединительной емкости основной цепи:
Гибкий с наконечником 1/2x 0,75 ... 6 мм²
Гибкий с изолированным наконечником 1/2x 0,75 ... 6 мм²
Гибкий 1/2x 1 ... 2,5 мм²
Гибкий 1/2x 2.5 ... 6 мм²
Жесткий 1/2x 1 ... 2,5 мм²
Жесткий 1/2x 2.5 ... 6 мм²
Затягивание крутящего момента:
Главный контур 1,5 Н·м
Длина проволоки:
Основная цепь 10 мм
Рекомендуемый водитель винта:
Позидрив 2
Позиция монтажа:
Позиция от 1 до 6
Монтаж на DIN Rail:
TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
Минимальное монтажное расстояние:
Электропроводящей плитой, горизонтальная - до 400 В 0 мм
Электропроводящей плитой, горизонтальная - до 690 В 1,5 мм
Электропроводящей плитой, вертикальная 75 мм
Другое устройство того же типа, горизонтальное 0 мм
Другое устройство того же типа, вертикальное 150 мм
Тип привода:
Ротари Ручка
Указание позиции контакта:
ВКЛ / ВЫКЛ / ПОЕЗДКА
Стандарты:
IEC 60077-1 (применимые детали)
IEC 60077-2 (применимые детали)
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
Замечания:
Для защиты двигателей от перегрузки должны использоваться соответствующие тепловые или электронные реле перегрузки.
Технический UL/CSA
Текущее замыкание текущего рейтинга (SCCR):
Любые предохранители или автоматические выключатели, включенные в список UL, групповые установки (480 В переменного тока) 35 кА
Любые предохранители или автоматические выключатели, включенные в список UL, групповые установки (600 В переменного тока) 35 кА
Любые предохранители или автоматические выключатели, включенные в список UL, отключение двигателя (480 В переменного тока) 30 кА
Любые предохранители или автоматические выключатели, отключатели двигателя (600 В переменного тока) 18 кА
Любые предохранители или автоматические выключатели, включенные в список UL, защита проводника крана в групповых установках (480Y / 277 В переменного тока) 30 кА
Любые предохранители или автоматические выключатели, включенные в список UL, защита проводника крана в групповых установках (600Y / 347 В переменного тока) 18 кА
Максимальное операционное напряжение UL/CSA:
Главная цепь 600 V AC
Рейтинг лошадиных сил UL/CSA:
(200 В переменного тока) Трехфазный 3 л.с.
(208 В переменного тока) Трехфазный 3 л.с.
(220 ... 240 V AC) Три фазы 5 л.с.
(440 ... 480 V AC) Три фазы 10 л.с.
(550 ... 600 В переменного тока) Трехфазный 10 л.с.
Полная нагрузка усилителей Использование двигателя:
(200 В переменного тока) Три фазы 11 А
(208 В переменного тока) Трехфазный 10,6 А
(220 ... 240 В переменного тока) Трехфазный 15,2 А
(440 ... 480 В переменного тока) Три фазы 14 А
(550 ... 600 В переменного тока) Три фазы 11 A
Заблокированные усилители ротора:
(200 В переменного тока) Трехфазный 73,6 А
(208 В переменного тока) Три фазы 71 А
(220 ... 240 В переменного тока) Трехфазный 92 A
(440 ... 480 В переменного тока) Три фазы 81 A
(550 ... 600 В переменного тока) Трехфазный 64,8 А
Общий рейтинг использования UL/CSA:
(600 В переменного тока) 16 А
Соединительную емкость основной цепи UL/CSA:
Гибкий 1/2x 16-8 AWG
Многожильные 1/2x 16-8 AWG
Ужесточение крутящего момента UL/CSA:
Главная схема 18 in·lb
экологический
Температура окружающего воздуха:
Вокруг корпуса 0 ...
При эксплуатации -25 ... +60 °C
Хранение -50 ...
Компенсация температуры окружающего воздуха:
Нет
Максимальная допустимая эксплуатационая высота:
2000 м
Сопротивление Шок acc. к IEC 60068-2-27:
11 мс Импульс 25г
Сопротивление вибрациям acc. к IEC 60068-2-6:
5г / 3 ... 150 Гц
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Сертификаты и декларации (номер документа)
Сертификат ЦБ:N n1SAA963002-2002
Сертификат КЗК:N nCQC2010010307387700
Сертификат cULus:N ncUL_E137861
Декларация соответствия - CCC:N n2020980307003526
Декларация соответствия - CE:N n1САД938506-0197
Экологическая информация:N n1САС200050Х0009
Инструкции и руководства:N n2СДК131034М6801
Инструкции и руководства (Часть 2):N n2СДК131060М0202
Информация RoHS:N n1SAD938501-0197
Характерная кривая времени:N n1СМ300515Ф0008
Информация о контейнерах
Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
92 мм
Пакет Уровень 1 Глубина / Длина:
102 мм
Пакет Уровень 1 Высота:
50 мм
Пакет Уровень 1 Валовой вес:
0.325 кг
Пакет Уровень 1 EAN:
4013614521584
Пакет Уровня 2 Единицы:
30 шт
Уровень пакета 2 Ширина:
280 мм
Уровень упаковки 2 Глубина / Длина:
395 мм
Пакет Уровень 2 Высота:
210 мм
Пакет Уровень 2 Валовой вес:
13.386 кг
Пакет Уровень 2 EAN:
4013614523151
Классификации
Код классификации объектов:
фа
ИДВТ 5:
EC000074 - Моторный защитный выключатель
ИДВТ 6:
EC000074 - Выключатель защиты двигателя
ИДВТ 7:
EC000074 - Выключатель защиты двигателя
eКласс:
V11.0 : 27370401
UNSPSC:
39121521
Гранулярный код категории IDEA (IGCC):
4845 >> 3 Полюс Мотор Цепи Протектор выключатели
| Характеристика | Значение |
|---|---|
| Overload release current setting (EF002336) | 16 A |
| Adjustment range undelayed short-circuit release (EF007131) | 200 A |
| With thermal overload protection (EF006233) | No |
| Phase failure sensitive (EF007400) | No |
| Switch off technique (EF007007) | Magnetic |
| Rated operating voltage (EF001435) | 690 V |
| Rated permanent current Iu (EF001389) | 16 A |
| Rated operation power at AC-3, 230 V (EF007025) | 7.5 kW |
| Rated operation power at AC-3, 400 V (EF001364) | 7.5 kW |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Type of control element (EF006976) | Rotating button |
| Device construction (EF008240) | Complete device in housing |
| With integrated auxiliary switch (EF001387) | No |
| With integrated under voltage release (EF001390) | No |
| Number of poles (EF001391) | 3 |
| Rated short-circuit breaking capacity Icu at 400 V, AC (EF007049) | 100 kA |
| Degree of protection (IP) (EF005474) | IP20 |
| Height (EF000040) | 97.8 mm |
| Width (EF000008) | 45 mm |
| Depth (EF000049) | 86.55 mm |
