> ABB>Обслуживание выключатели>1SAM150000R1014 MS325 ABB MS325-25 Ручной стартер двигателя 20 ... 25 А
Предыдущий товар Следующий продукт

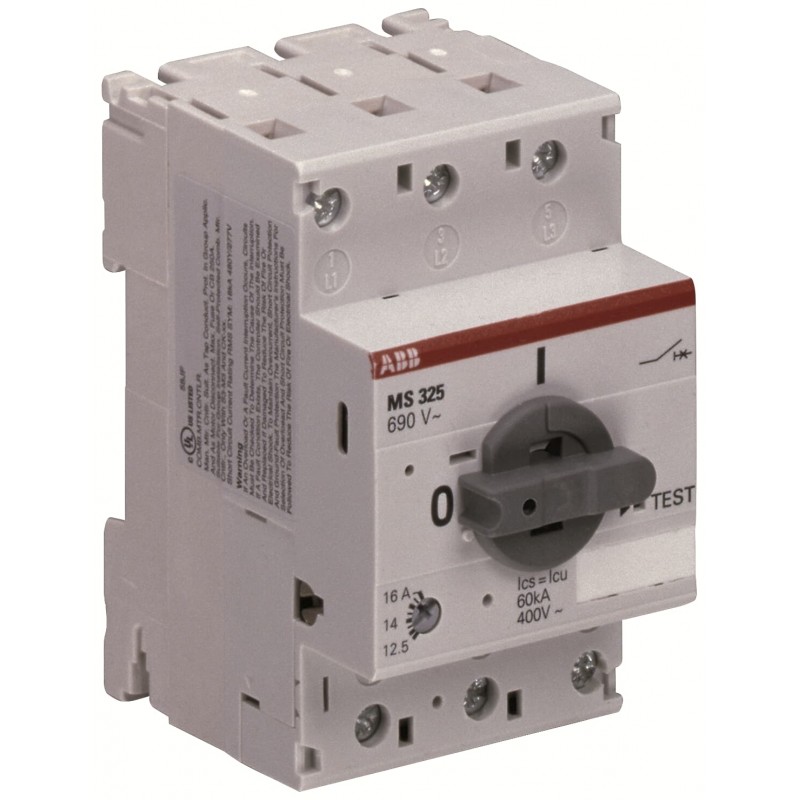

1SAM150000R1014 MS325 ABB MS325-25 Ручной стартер двигателя 20 ... 25 А Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SAM150000R1014 MS325 ABB MS325-25 Ручной стартер двигателя 20 ... 25 А

1SAM150000R1014

MS325

ABB

MS325-25 Ручной стартер двигателя 20 ... 25 А

Подробнее


Обслуживание выключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    МС325-25
  • Идентификатор продукта:
    1САМ150000Р1014
  • EAN:
    4013614194399
  • Описание каталога:
    MS325-25 Ручной стартер двигателя 20 ... 25 А
  • Длинное описание:
    Ручной пускатель двигателя МС325-25 представляет собой устройство шириной 54 мм с номинальным рабочим током Ie = 25 А. Это устройство используется для ручного включения и выключения двигателей, а также для их надежной защиты и без необходимости предохранителя от короткого замыкания, перегрузки и обрыва фазы. Ручной пускатель двигателя обеспечивает номинальную отключающую способность при коротком замыкании Ics = 50 кА при 400 В переменного тока и класс отключения 10 А. Дополнительными особенностями являются встроенная функция отключения, температурная компенсация, механизм без отключения и поворотная рукоятка с четкой индикацией положения переключателя. Ручной пускатель двигателя подходит для трех- и однофазных применений. Вспомогательные контакты, сигнальные контакты, расцепители пониженного напряжения, шунтирующие расцепители, 3-фазные шины, блоки питания и запорные устройства для защиты от несанкционированных изменений доступны в качестве принадлежностей.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85362010
  • Идентификатор замены продукта (NEW):
    1САМ350000Р1014

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    54миллиметр
  • Чистая высота продукта:
    87.5миллиметр
  • Чистая глубина продукта / Длина:
    75.5миллиметр
  • Чистый вес продукта:
    0.34кг

технический

  • Оценка емкости для нарушения короткого замыкания (Ics):
    (230 V AC) 100 кА
    (400 В переменного тока) 50 кА
    (440 В переменного тока) 30 кА
    (500 В переменного тока) 20 кА
    (690 В переменного тока) 3 кА
  • Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
    (230 V AC) 100 кА
    (400 В переменного тока) 50 кА
    (440 В переменного тока) 30 кА
    (500 В переменного тока) 20 кА
    (690 В переменного тока) 3 кА
  • Оценка мгновенного короткого замыкания текущей настройки (iя):
    375 А
  • Диапазон настройки:
    20 ... 25 А
  • Оценка оперативной мощности AC-3 (Pми):
    (400 В) Трехфазный 11 кВт
  • Номинальная рабочая мощность AC-3e (Pми):
    (400 В) Трехфазный 0,25 кВт
  • Оценка оперативного напряжения:
    Главная цепь 690 V AC
    Главная цепь 690 V AC
    Главная трасса 440 V DC
  • Рейтинговый операционный ток (iми):
    25 А
  • Оценка операционного текущего AC-3 (Iми):
    25 А
  • Номинальный рабочий ток AC-3e (Iми):
    1 A
  • Оценка частоты (f):
    Основная цепь 60 Гц
    Основная цепь 50 Гц
    Основная цепь 50 Гц
    Основная цепь 60 Гц
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Главная цепь 6 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    690 V
  • потери мощности:
    при номинальных условиях эксплуатации на полюс 1,1 ... 1,7 Вт
  • Количество поляков:
    3
  • Обычный тепловой ток свободного воздуха (IЙ):
    Главный контур 25 A
  • Степень защиты:
    IP20 жилищного строительства
    Терминалы главной цепи IP10
    Основные терминалы цепи IP20
  • Степень загрязнения:
    3
  • Электрическая долговечность:
    50000 цикл
  • Механическая долговечность:
    100000 цикл
  • Тип терминала:
    Винт терминалы
  • Соединительной емкости основной цепи:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с Ferrule 1/2x 0.75 ... 4 мм2
    Гибкий с изолированным наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным Ferrule 1/2x 0.75 ... 4 мм2
    Гибкий 1/2x 0.75 ... 2,5 мм²
    Гибкий 1/2x 1 ... 6 мм2
    Жесткий 1/2x 1 ... 4 мм²
    Строгий 1/2x 1 ... 6 мм2
  • Затягивание крутящего момента:
    Главная трасса 1.4 Нм
  • Длина проволоки:
    Вспомогательная цепь 8 мм
    Основная цепь 10 мм
  • Рекомендуемый водитель винта:
    Позидрив 2
    M3.5
  • Позиция монтажа:
    1 ... 6
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Минимальное монтажное расстояние:
    Электропроводящей плитой, горизонтальная - до 400 В 0 мм
    Электропроводящей плитой, горизонтальная - до 690 В 1,5 мм
    Электропроводящей плитой, вертикальная 75 мм
    Другое устройство того же типа, горизонтальное 0 мм
    Другое устройство того же типа, вертикальное 150 мм
  • Тип привода:
    Ротари Ручка
  • Указание позиции контакта:
    В / ВЫКЛЮЧАТЬ
  • Стандарты:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1

Технический UL/CSA

  • Текущее замыкание текущего рейтинга (SCCR):
    Любые предохранители или автоматические выключатели, включенные в список UL, групповые установки (480 В переменного тока) 30 кА
    Любые предохранители или автоматические выключатели, включенные в список UL, групповые установки (600 В переменного тока) 5 кА
    Любые предохранители или автоматические выключатели, внесенные в список UL, отключение двигателя (480 В переменного тока) 30 кА
    Любые предохранители или автоматические выключатели, внесенные в список UL, отключение двигателя (600 В переменного тока) 5 кА
  • Максимальное операционное напряжение UL/CSA:
    Главная цепь 600 V AC
  • Рейтинг лошадиных сил UL/CSA:
    (220 ... 240 В переменного тока) трехфазный 7,5 л.с.
    (440 ... 480 В переменного тока) трехфазный 15 л.с.
    (550 ... 600 В переменного тока) трехфазный 20 л.с.
  • Полная нагрузка усилителей Использование двигателя:
    (110 ... 120 В переменного тока) Три фазы 1 А
    (200 В переменного тока) Три фазы 1 А
    (208 В переменного тока) Три фазы 1 А
    (220 ... 240 В переменного тока) Три фазы 1 А
    (440 ... 480 В переменного тока) Три фазы 1 А
    (550 ... 600 В переменного тока) Три фазы 0,9 А
  • Заблокированные усилители ротора:
    (110 ... 120 В переменного тока) Три фазы 6 А
    (200 В переменного тока) Три фазы 6 А
    (208 В переменного тока) Три фазы 6 А
    (220 ... 240 В переменного тока) Три фазы 6 А
    (440 ... 480 В переменного тока) Три фазы 6 А
    (550 ... 600 В переменного тока) Три фазы 8 А
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 1 А
  • Соединительную емкость основной цепи UL/CSA:
    Гибкий 1/2x 16-12 AWG
    Гибкий 1/2x 14-8 AWG
    Застрявший 1/2x 16-12 AWG
    Застрявшие 1/2x 14-8 AWG
  • Ужесточение крутящего момента UL/CSA:
    Вспомогательная цепь 7 in'lb
    Главная трасса 14 в фунтах

экологический

  • Температура окружающего воздуха:
    Вокруг корпуса 0 ...
    Операция -25 ...
    Компенсация операции -25 ... +55 °C
    Операция Компенсировано -25 ...
    Хранение -50 ...
  • Компенсация температуры окружающего воздуха:
    да
  • Максимальная допустимая эксплуатационая высота:
    2000 м
  • Декларация REACH:
    1САА960005-4502
  • Сопротивление Шок acc. к IEC 60068-2-27:
    11 мс Пульс 15г
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5 г / 10 ... 150 Гц
  • Информация RoHS:
    1САА963006-4502
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    92 мм
  • Пакет Уровень 1 Глубина / Длина:
    58 мм
  • Пакет Уровень 1 Высота:
    78 мм
  • Пакет Уровень 1 Валовой вес:
    0,37 кг
  • Пакет Уровень 1 EAN:
    4013614194399
  • Пакет Уровня 2 Единицы:
    коробки 24 шт
  • Уровень пакета 2 Ширина:
    280 мм
  • Уровень упаковки 2 Глубина / Длина:
    395 мм
  • Пакет Уровень 2 Высота:
    210 мм
  • Пакет Уровень 2 Валовой вес:
    8,18 кг
  • Пакет Уровень 2 EAN:
    4013614494529

Классификации

  • Код классификации объектов:
    фа
  • ИДВТ 4:
    EC000074 - Моторный защитный выключатель
  • ИДВТ 5:
    EC000074 - Моторный защитный выключатель
  • ИДВТ 6:
    EC000074 - Выключатель защиты двигателя
  • ИДВТ 7:
    EC000074 - Выключатель защиты двигателя
  • ИДВТ 8:
    EC000074 - Выключатель защиты двигателя
  • eКласс:
    V11.0 : 27370401
  • UNSPSC:
    39121521
  • Гранулярный код категории IDEA (IGCC):
    4731 >> Ручные стартеры
  • E-Number (Финляндия):
    3707069
