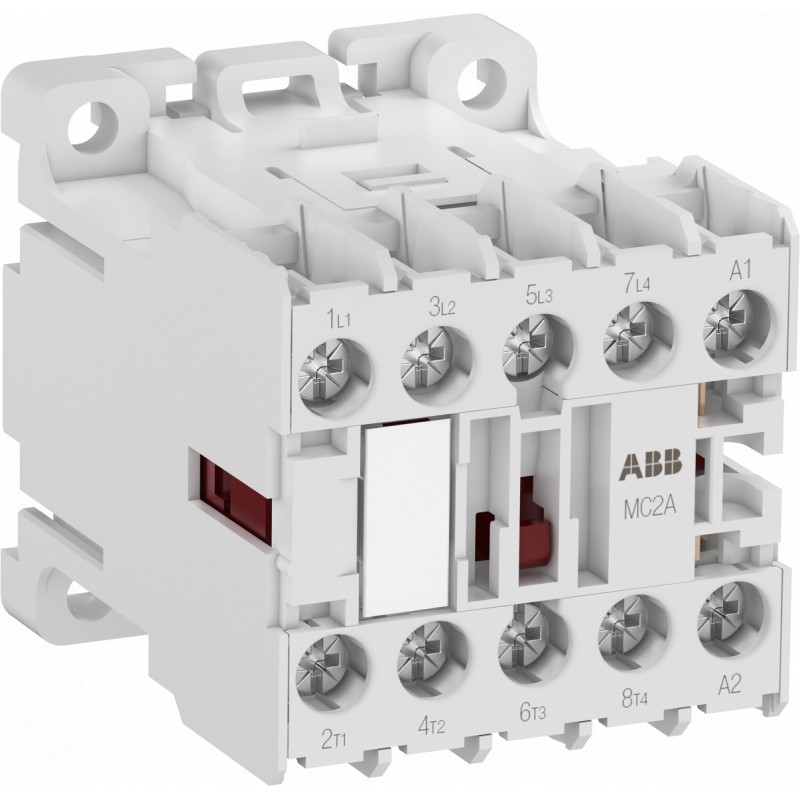

1SAL101918R9902 ABB MC2AB00ATM Мини контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SAL101918R9902 ABB MC2AB00ATM Мини контактор

1SAL101918R9902

ABB

MC2AB00ATM Мини контактор

Контактор MC2AB00ATM mini представляет собой оптимизированный по размерам 4-полюсный контактор с винтовыми клеммами. Это устройство является отличным решением, когда требуется высокая производительность, но пространство ограничено. Мини-контакторы используются в жилых зданиях, коммерческих зданиях и промышленных приложениях для управления однофазными или трехфазными нагрузками до 5,5 кВт (AC-3) и 20 А / 690 В (AC-1) или коммутации управляющих сигналов. Изделие подходит для настенного или рельсового монтажа.

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $56.25
Цена за единицу: $56.25
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
MC2AB00ATM
Идентификатор продукта:
1САЛ101918Р9902
EAN:
4013614544477
Описание каталога:
MC2AB00ATM Мини-контактор 2NO+2NC 208-220 В 60 Гц
Длинное описание:
Контактор MC2AB00ATM mini представляет собой оптимизированный по размерам 4-полюсный контактор с винтовыми клеммами. Это устройство является отличным решением, когда требуется высокая производительность, но пространство ограничено. Мини-контакторы используются в жилых зданиях, коммерческих зданиях и промышленных приложениях для управления однофазными или трехфазными нагрузками до 5,5 кВт (AC-3) и 20 А / 690 В (AC-1) или коммутации управляющих сигналов. Изделие подходит для настенного или рельсового монтажа.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080

Популярные загрузки

Инструкции и руководства:
N n2КДК103061М6801

Размеры

Чистая ширина продукта:
45 мм
Чистая высота продукта:
48 мм
Чистая глубина продукта / Длина:
56 мм
Чистый вес продукта:
0,17 кг

технический

Количество поляков:
4
Тип мини-контактора:
Мини-контактор
Оценка оперативного напряжения:
Главная цепь 690 V AC

Главная трасса 440 V DC
Оценка частоты (f):
Схема управления 60 Гц

Основная цепь 50 Гц

Основная цепь 60 Гц

Главный контур постоянного тока
Рейтинговый импульс выдерживает напряжение (Uшалун):
Главная цепь 6 кВ
Оценка теплоизоляционного напряжения (Uя):
750 V
Количество основных контактов NC:
2
Количество основных контактов НЕТ:
2
Оценка операционного текущего AC-1 (Iми):
(690 В) 55 °C 20 А

(690 В) 70 °C 16 А

(230 В) 55 °C 20 А

(230 В) 70 °C 16 А

(400 В) 55 °C 20 А

(400 В) 70 °C 16 А

(500 В) 55 °C 20 А

(500 В) 70 °C 16 А
Оценка оперативной мощности AC-3 (Pми):
(230 В) Трехфазный 3 кВт

(400 В) Трехфазный 5,5 кВт

(500 В) Трехфазный 5,5 кВт

(690 В) Трехфазный, NO 4 кВт
Оцененный короткий ток выдержки (Icw):
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 96 А
Количество вспомогательных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Обычный тепловой ток свободного воздуха (IЙ):
Главная трасса 20 A
Высокое напряжение цепи управления (Uдо):
60 Гц 208 ... 220 В переменного тока
Ограничения эксплуатации катушки:
(в соответствии с IEC 60947-4-1) для питания переменного тока 0,85 ... 1,1 x Uc (при θ ≤ 55 °C)
Степень защиты:
Клеммы цепи управления IP20

Основные терминалы цепи IP20
Механическая долговечность:
10000000 цикл
Максимальная частота электрического переключения:
(AC-1) 300 циклов в час

(AC-15) 360 циклов в час

(AC-3) 1200 циклов в час

(DC-1) 600 циклов в час

(DC-13) 360 циклов в час

(DC-3) 600 циклов в час
Соединительной емкости основной цепи:
Гибкий с наконечником 1x 0.75 ... 2,5 мм²

Гибкий с наконечником 2x 0,75 ... 1,5 мм²

Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²

Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²

Гибкий 1/2x 0.75 ... 2,5 мм²

Жесткий 1x 0.75 ... 4 мм²

Жесткий 2x 0.75 ... 2,5 мм²
Соединительная схема управления емкостью:
Гибкий с наконечником 1x 0.75 ... 2,5 мм²

Гибкий с наконечником 2x 0,75 ... 1,5 мм²

Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²

Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²

Гибкий 1/2x 0.75 ... 2,5 мм²

Жесткий 1/2x 0.75 ... 2,5 мм²
Длина проволоки:
Схема управления 9 мм

Главный контур 9 мм
Затягивание крутящего момента:
Цепь управления 0,8 Н·м

Главная цепь 0,8 ... 1,0 Н·м
Монтаж на DIN Rail:
TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715

TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
потери мощности:
при номинальных условиях эксплуатации AC-1 на полюс 0,7 Вт
Стандарты:
IEC/EN 60947-1

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
Главная цепь 600 V AC
Полная нагрузка усилителей Использование двигателя:
(115 В переменного тока) Однофазный, 9,8 А

(200 В переменного тока) Три фазы 11 А

(230 В переменного тока) Однофазный 12 А

(240 В переменного тока) Трехфазный 9,6 А

(380 ... 415 В переменного тока) трехфазный 9,7 А

(440 ... 480 В переменного тока) трехфазный 11 А

(550 ... 600 В переменного тока) Три фазы 11 A
Рейтинг лошадиных сил UL/CSA:
(115 В переменного тока) Однофазный 0,5 л.с.

(200 В переменного тока) Трехфазный 3 л.с.

(230 В переменного тока) Однофазный 2 л.с.

(240 В переменного тока) Трехфазный 3 л.с.

(380 ... 415 В переменного тока) трехфазный 5 л.с.

(440 ... 480 В переменного тока) трехфазный 7,5 л.с.

(550 ... 600 В переменного тока) Трехфазный 10 л.с.
Общий рейтинг использования UL/CSA:
(600 В переменного тока) 20 А
Соединительную емкость основной цепи UL/CSA:
Многожильные 1/2x 18-12 AWG
Ужесточение крутящего момента UL/CSA:
Цепь управления 7 дюйм·фунт

Главный контур 7 дюйм·фунт

экологический

Температура окружающего воздуха:
При эксплуатации -40 ... +55 °C

Хранение -55 ... +80 °C
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление Шок acc. к IEC 60068-2-27:
11 мс Импульс 25г
Сопротивление вибрациям acc. к IEC 60068-2-6:
5г / 3 ... 150 Гц
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат BV:
N n1САА971000-0201
Сертификат ЦБ:
N n1САА971000-2001
Сертификат CCC:
N n1САА971000-3801
Сертификат cULus:
N ncUL_E191658
Декларация соответствия - CE:
N n1САД938502-0305
Сертификат EAC:
N n1САА971000-2701
Инструкции и руководства:
N n2КДК103061М6801
Сертификат RINA:
N n1САА971001-0801
Информация RoHS:
N n1САД038501-0305

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
46 мм
Пакет Уровень 1 Высота:
58 мм
Пакет Уровень 1 Глубина / Длина:
49 мм
Пакет Уровень 1 Валовой вес:
0,175 кг
Пакет Уровень 1 EAN:
4013614544477
Пакет Уровня 2 Единицы:
коробка 20 шт.
Уровень пакета 2 Ширина:
237 мм
Пакет Уровень 2 Высота:
120 мм
Уровень упаковки 2 Глубина / Длина:
102 мм
Пакет Уровень 2 Валовой вес:
3,55 кг
Пакет Уровень 2 EAN:
4013614544927

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
eКласс:
7.0 27371003
UNSPSC:
39121529
N n
'

ETIM for 1SAL101918R9902 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 208 V
Rated control supply voltage AC 60 Hz (EF003979) 208 V
Voltage type for actuating (EF008242) AC
Rated operation current Ie at AC-1, 400 V (EF001393) 20 A
Rated operation current Ie at AC-3, 400 V (EF001392) 12 A
Rated operation power at AC-3, 400 V (EF001364) 5.5 kW
Rated operation current Ie at AC-4, 400 V (EF008495) 9 A
Rated operation power at AC-4, 400 V (EF008496) 4 kW
Rated operation power NEMA (EF011960) 2.2371 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Type of electrical connection of main circuit (EF006819) Screw connection
Number of normally closed contacts as main contact (EF001375) 2
Number of normally open contacts as main contact (EF001374) 2
