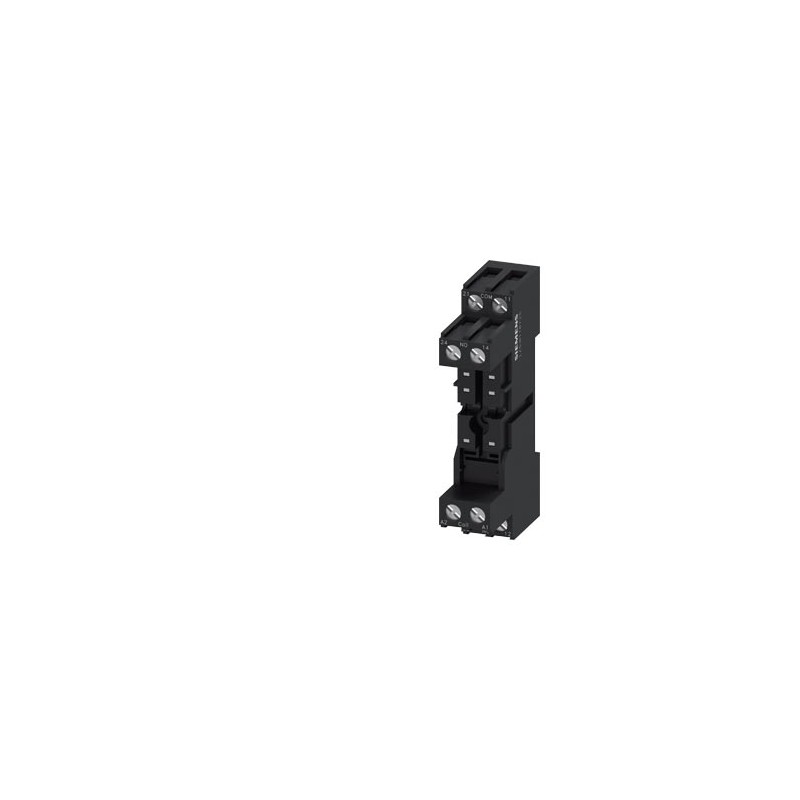

LZS:RT78725 SIEMENS zoccolo da innesto per relè RT zoccolo da innesto standard morsetto a vite Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZS:RT78725 SIEMENS zoccolo da innesto per relè RT zoccolo da innesto standard morsetto a vite

LZS:RT78725

SIEMENS

zoccolo da innesto per relè RT zoccolo da innesto standard morsetto a vite

SIRIUS Relè a innesto, accessorio, presa per il montaggio, senza separazione logica, collegamento a vite.

Maggiori dettagli


CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $10.55
Prezzo unitario: $10.55
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

zoccolo da innesto per relè RT zoccolo da innesto standard morsetto a vite
Dati tecnici generali
esecuzione della visualizzazione LEDNo
grado di protezione IPIP20
esecuzione della funzione di commutazione a guida forzataNo
codice di riferimento secondo IEC 81346-2:2009U
Direttiva RoHS (data)05/01/2012
esecuzione dell'azionamento relèpolarizzato
parte integrante del prodotto zoccolo da innestoSi
esecuzione del connettore basebase standard
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Connessioni /Morsetti
funzione del prodotto morsetto rimovibileNo
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (1,0 ... 2,5), 2x 1,0, 2x 1,5, 2x 2,5
● filo flessibile con lavorazione dell'estremità del conduttore1x (1,0 ... 1,5), 2x 1,0, 2x 1,5
● con conduttori AWG filo rigido1x (18 ... 14), 2x 18, 2x 16, 2x 14
sezione di conduttore collegabile
● filo rigido1 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore1 ... 1,5 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido18 ... 14
coppia di serraggio con morsetti a vite0,5 ... 0,7 N·m
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a scatto
altezza78 mm
larghezza15,5 mm
profondità42,3 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-40 ... +70 °C
● durante l'immagazzinaggio-20 ... +70 °C
● durante il trasporto-20 ... +70 °C
Certificati/ Approvazioni

Download e manuali

General Product Approvalother

Confirmation

UL

VDE

EAC

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:23/12/2020
Data
12/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)LZS:RT78725
Descrizionezoccolo da innesto per relè RT zoccolo da innesto standard morsetto a vite
Famiglia ProdottoMorsetti d'interfaccia a relè LZS con relè estraibile
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AA / 41H
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,038 Kg
Dimensioni dell'imballo43,00 x 77,00 x 16,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209674912
UPC754554949932
Codice doganale85369095
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5816
Group CodeR711
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA42982
UNSPSC1439-12-22-16
UNSPSC1531-16-23-07

Dati ETIM

ETIM: EC001437 - relè di commutazione

Valore Unità
tipo di contatto di commutazione (EF003358) -
tipo di tensione per l’azionamento (EF008242) -
comportamento di commutazione dell’azionamento (EF003356) -
esecuzione del collegamento elettrico (EF003961) raccordo a vite
con morsetti amovibili (EF003340) false
corrente nominale (EF000001) -A
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
azionamento, polarità (EF003355) polarizzato
numero di contatti di riposo (EF008255) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti invertitori (EF008257) 0
con contatti forzati (EF003357) false
apparecchio completo con base (EF003359) true
con indicatore a LED (EF005950) false
grado di protezione (IP) (EF005474) IP20
Larghezza (EF000008) 15.5mm
Altezza (EF000040) 42.5mm
profondità (EF000049) 98.0mm
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
