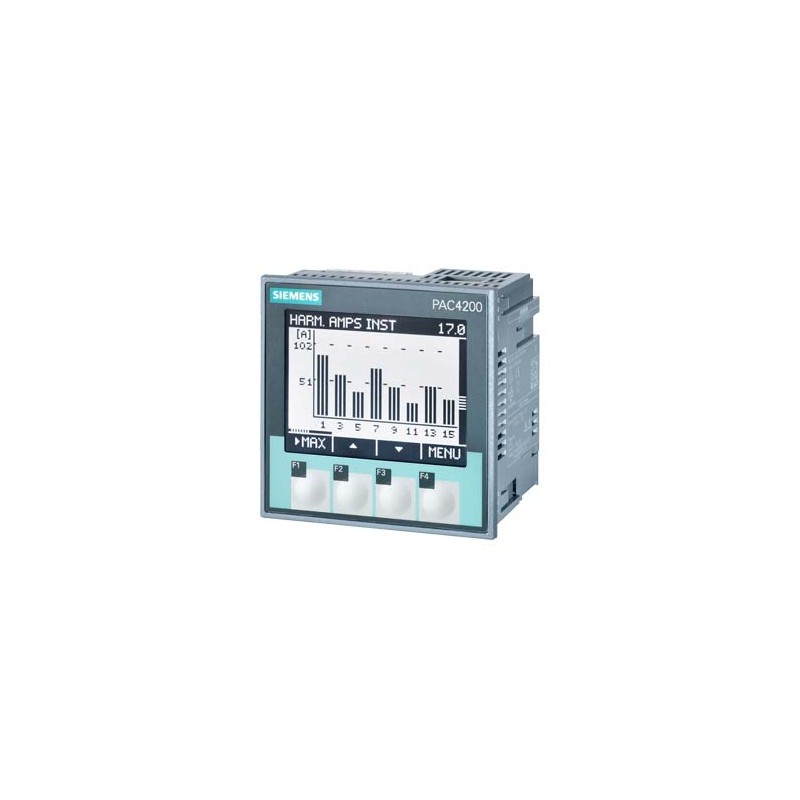

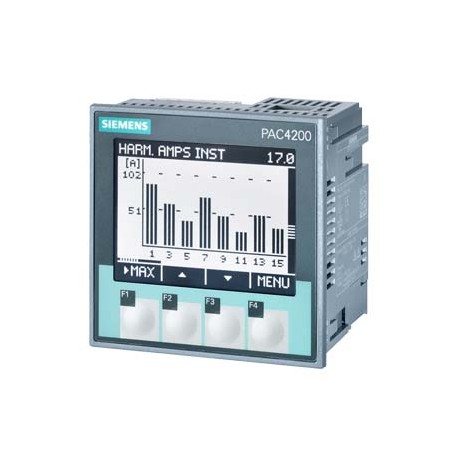

| SENTRON, dispositivo di misura, 7KM PAC4200, LCD, L-L: 500 V, L-N: 289 V, 5 A, trifase, Modbus TCP, Modbus RTU opzionale / PROFINET / PROFIBUS / DI/DO, energia apparente / attiva / reattiva / cos phi, armoniche: 2. - 64., THD, classe 0,2 secondo IEC61557-12 o classe 0,2S secondo IEC62053-22, alimentatore da rete per bassissima tensione, DC, morsetti a vite |
| Versione |
| marca del prodotto | SENTRON |
| denominazione del prodotto | 7KM PAC4200 |
| esecuzione del prodotto | compact |
| designazione del tipo di prodotto | Dispositivo di misura |
| tipo di acquisizione valori di misura | senza spazi |
| esecuzione della tensione di alimentazione | alimentatore a bassa tensione |
| Dati tecnici generali |
| larghezza della sfinestratura | 92 mm |
| altezza della sfinestratura | 92 mm |
| grandezza costruttiva del multimetro | grandezza costruttiva 96 |
| modo di funzionamento per rilevamento dei valori di misura | |
| ● rilevamento automatico della frequenza di rete | Si |
| ● fissaggio a 50 Hz | No |
| ● fissaggio a 60 Hz | No |
| forma della curva della tensione | sinusoidale o distorta |
| frequenza di rete misurabile / valore iniziale | 45 Hz |
| frequenza di rete misurabile / valore finale | 65 Hz |
| MTBF | 169,7 y |
| codice di riferimento / secondo DIN 40719 con ampliamento secondo IEC 204-2 / secondo IEC 750 | P |
| Tensione di alimentazione |
| tipo di tensione / della tensione di alimentazione | DC |
| categoria di misura / per tensione di alimentazione | CATIII |
| potenza attiva assorbita | |
| ● con modulo di ampliamento / tip. | 11 W |
| ● senza modulo di ampliamento / tip. | 5,5 W |
| tolleranza simmetrica relativa / della tensione di alimentazione | 10 % |
| Classe di protezione |
| grado di protezione IP | |
| ● lato frontale | IP65 |
| ● posteriore | IP20 |
| classe di protezione dell'apparecchiatura / nello stato di installazione | classe di protezione II |
| Elettricità |
| corrente di impiego / con AC / valore nominale | 10 A |
| corrente misurabile | |
| ● 1 / con AC / valore nominale | 1 A |
| ● 2 / con AC / valore nominale | 5 A |
| Opportunità |
| idoneità all'impiego | montaggio a incasso in pannelli di comando fissi in ambienti chiusi |
| idoneità all'impiego / misuratore di potenza reattiva | Si |
| reticolo temporale impostabile / min. | 10 ms |
| Funzione del prodotto |
| funzione del prodotto | |
| ● misura di potenza reattiva | Si |
| ● misura di frequenza | Si |
| ● misura impulsi | Si |
| ● misura di tensione | Si |
| ● misura di corrente | Si |
| ● misura della potenza attiva | Si |
| Visualizzazione e funzionamento |
| esecuzione del display | LCD |
| numero dei tasti | 4 |
| colore / dello sfondo dell'indicatore | bianco |
| lingua nazionale / nella visualizzazione del display / viene supportato | de, en, fr, es, it, por, tur, rus, cin, pol |
| indicazione del display invertibile (positivo <=> negativo) | Si |
| intensità di illuminazione della retroilluminazione sul display regolabile | Si |
| intensità di illuminazione della retroilluminazione sul display a riduzione temporizzata | Si |
| contrasto del display regolabile | Si |
| risoluzione schermo orizzontale | 128 |
| risoluzione verticale dello schermo | 96 |
| tempo di aggiornamento / sul display | |
| ● min. | 0,33 s |
| ● max. | 3 s |
| Ingressi Uscite |
| tensione di ingresso / sull'ingresso digitale | |
| ● valore iniziale per riconoscimento di segnale <1> | 19 V |
| ● con DC / valore nominale | 24 V |
| ● valore finale per riconoscimento di segnale<0> | 10 V |
| tensione di ingresso / sull'ingresso digitale / con DC / max. | 30 V |
| corrente di ingresso / sull'ingresso digitale | |
| ● per segnale <1> | 4 mA |
| tensione di impiego / come tensione di uscita / con DC / max. ammissibile | 30 V |
| numero di ingressi digitali | 2 |
| ● esecuzione del collegamento elettrico / sugli ingressi digitali | morsetti a vite |
| condizione di esercizio per ingressi digitali / tensione di alimentazione esterna | Si |
| ritardo sull'ingresso / sull'ingresso digitale | |
| ● per segnale da <0> a <1> / max. | 5 ms |
| ● per segnale da <1> a <0> / max. | 5 ms |
| esecuzione del collegamento elettrico / sulle uscite digitali | morsetti a vite |
| esecuzione delle uscite digitali | funzione di commutazione o emissione di impulsi |
| numero delle uscite digitali | 2 |
| esecuzione dell'uscita di commutazione | elettronica |
| corrente di uscita | |
| ● sull'uscita digitale / per segnale <0> / max. | 0,2 mA |
| ● sull'uscita digitale / per segnale <1> / min. | 10 mA |
| ● sull'uscita digitale / per segnale <1> / max. | 27 mA |
| ● sulle uscite digitali / con DC / limitato a 100 ms / max. | 300 mA |
| ● sulle uscite digitali / con DC / max. | 100 mA |
| frequenza di commutazione / sull'uscita digitale / max. | 20 Hz |
| ritardo in uscita / sull'uscita digitale | |
| ● per segnale da <0> a <1> / max. | 5 ms |
| ● per segnale da <1> a <0> / max. | 5 ms |
| durata impulso | |
| ● valore iniziale | 30 ms |
| ● valore finale | 500 ms |
| caratteristica dell'uscita / resistente a cortocircuito | Si |
| resistenza interna / sulle uscite digitali | 55 Ω |
| categoria di misura / per segnali digitali | CATI |
| velocità di trasmissione | |
| ● 1 / con Fast Ethernet | 100 Mbit/s |
| norma / per dispositivo funzionante a impulsi | secondo IEC62053-31 |
| Connessioni |
| tipo di sezioni di conduttore collegabili / sugli ingressi digitali | |
| ● con conduttori AWG / filo rigido | 1x 24 ... 12 |
| ● filo rigido | 1 x (0,2 ... 2,5 mm²), 2 x (0,2 ... 1,0 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,25 ... 2,5 mm²), 2 x (0,25 ... 1,0 mm²) |
| tipo di sezioni di conduttore collegabili / sulle uscite digitali | |
| ● con conduttori AWG / filo rigido | 1x 24 ... 12 |
| ● filo rigido | 1 x (0,2 ... 2,5 mm²), 2 x (0,2 ... 1,0 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,25 ... 2,5 mm²), 2 x (0,25 ... 1,0 mm²) |
| tipo di sezioni di conduttore collegabili / sugli ingressi per tensione di alimentazione | |
| ● con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| ● filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| tipo di sezioni di conduttore collegabili | |
| ● sugli ingressi di misura per tensione / filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● sugli ingressi di misura per tensione / filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| ● sugli ingressi di misura per tensione / con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| ● sugli ingressi di misura per corrente / filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● sugli ingressi di misura per corrente / filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| ● sugli ingressi di misura per corrente / con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| esecuzione del collegamento elettrico | |
| ● sugli ingressi per tensione di alimentazione | morsetti a vite |
| ● sugli ingressi di misura per tensione | morsetti a vite |
| ● sugli ingressi di misura per corrente | morsetti a vite |
| Progettazione meccanica |
| altezza | 96 mm |
| altezza / del display | 54 mm |
| larghezza | 96 mm |
| larghezza / del display | 72 mm |
| profondità | 82 mm |
| profondità di incasso | 77 mm |
| profondità di incasso / con modulo di ampliamento / max. | 99 mm |
| tipo di fissaggio / incasso in pannello di comando | Si |
| posizione di montaggio | verticale |
| spessore del materiale / del pannello di comando / max. | 4 mm |
| peso netto | 537 g |
| Condizioni ambientali |
| altitudine di installazione / per altitudine s.l.m. / max. | 2 000 m |
| norma | |
| ● per EMC in settori industriali | IEC 61000-6-2 |
| ● per EMC contro scarica | IEC 61000-4-2 |
| ● per EMC contro campi elettromagnetici ad alta frequenza | IEC 61000-4-3 |
| ● per EMC contro grandezze di disturbo a bassa frequenza indotte dai cavi (industria) | IEC 61000-6-4 |
| ● per EMC contro grandezze di disturbo indotte attraverso campi elettromagnetici ad alta frequenza | IEC 61000-4-6 |
| ● per EMC contro campi magnetici con frequenze legate alla tecnica dell'energia | IEC 61000-4-8 |
| ● per EMC contro veloci grandezze di disturbo elettriche transitorie | IEC 61000-4-4 |
| ● per EMC contro buchi e interruzioni di tensione | IEC 61000-4-11 |
| ● per EMC contro tensioni impulsive | IEC 61000-4-5 |
| ● per caduta libera | IEC 60068-2-32 |
| ● per test ambientale di resistenza a calore umido, ciclica | IEC 60068-2-30 |
| ● per test ambientale di resistenza a freddo | IEC 60068-2-1 |
| ● per test ambientale di resistenza a calore secco | IEC 60068-2-2 |
| temperatura ambiente / durante l'esercizio | |
| ● min. | -10 °C |
| ● max. | 55 °C |
| temperatura ambiente / durante l'immagazzinaggio | |
| ● min. | -25 °C |
| ● max. | 70 °C |
| umidità relativa / a 25 °C / senza condensa / durante l'esercizio | |
| ● min. | 5 % |
| ● max. | 95 % |
| Certificati |
| codice di riferimento / secondo EN 61346-2 | P |
