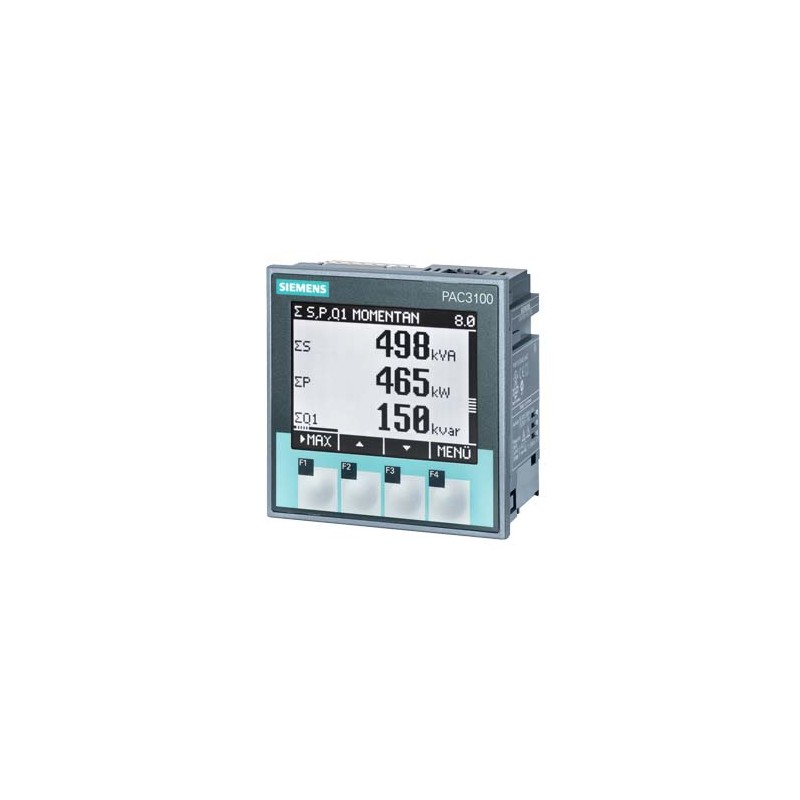

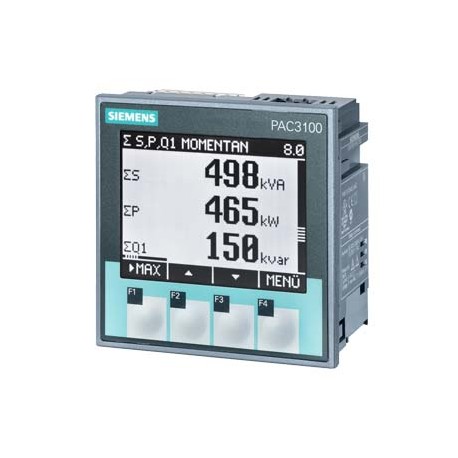

| SENTRON, dispositivo di misura, 7 km PAC3100, LCD, L-L: 480 V, L-N: 277 V, trifase Modbus RTU, energia attiva / reattiva, Classe 1 sec. IEC 61557-12 e IEC62053- 21, alimentatore da rete wide-range, AC/DC, morsetto a vite |
| Versione |
| marca del prodotto | SENTRON |
| denominazione del prodotto | 7KM PAC3100 |
| esecuzione del prodotto | base |
| designazione del tipo di prodotto | Dispositivo di misura |
| Tipo di acquisizione valori di misura | senza spazi |
| Esecuzione della tensione di alimentazione | alimentatore ad ampio voltaggio |
| Dati tecnici generali |
| Larghezza della sfinestratura | 92 mm |
| Altezza della sfinestratura | 92 mm |
| Grandezza costruttiva del multimetro / specifica di azienda | grandezza costruttiva 96 |
| Modo di funzionamento per rilevamento dei valori di misura | |
| ● Rilevamento automatico della frequenza di rete | Sì |
| ● Fissaggio a 50 Hz | No |
| ● Fissaggio a 60 Hz | No |
| Durata impulso | |
| ● valore iniziale | 30 ms |
| ● Valore finale | 500 ms |
| Forma della curva della tensione | sinusoidale o distorta |
| Frequenza di rete misurabile / valore iniziale | 45 Hz |
| Frequenza di rete misurabile / Valore finale | 65 Hz |
| Metodo di misura / per misura di tensione | TRMS |
| Codice di riferimento / secondo DIN 40719 con ampliamento secondo IEC 204-2 / secondo IEC 750 | P |
| Tensione di alimentazione |
| tipo di tensione / della tensione di alimentazione | AC/DC |
| Categoria di misura / per tensione di alimentazione | CATIII |
| Frequenza della tensione di alimentazione / valore nominale | |
| ● min. | 45 Hz |
| ● max. | 65 Hz |
| Potenza apparente assorbita | |
| ● senza modulo di ampliamento / tip. | 10 V·A |
| Tolleranza simmetrica relativa / della tensione di alimentazione | 10 % |
| Classe di protezione |
| Grado di protezione IP | |
| ● lato frontale | IP65 |
| ● posteriore | IP20 |
| Classe di protezione dell'apparecchiatura / nello stato di installazione | II |
| Elettricità |
| Corrente misurabile | |
| ● 1 / con AC / valore nominale | 5 A |
| Opportunità |
| Idoneità all'impiego | montaggio a incasso in pannelli di comando fissi in ambienti chiusi |
| Reticolo temporale impostabile / min. | 10 ms |
| Funzione del prodotto |
| |
| ● Funzione del prodotto / Intensità di illuminazione della retroilluminazione sul display regolabile | No |
| ● Funzione del prodotto / Intensità di illuminazione della retroilluminazione sul display a riduzione temporizzata | Sì |
| ● Funzione del prodotto / Misura di potenza reattiva | Sì |
| ● funzione del prodotto / misura di frequenza | Sì |
| ● Funzione del prodotto / Misura impulsi | No |
| ● Funzione del prodotto / Contrasto del display regolabile | Sì |
| ● Funzione del prodotto / misura di tensione | Sì |
| ● Funzione del prodotto / misura di corrente | Sì |
| ● Funzione del prodotto / misura della potenza attiva | Sì |
| Visualizzazione e funzionamento |
| Esecuzione del display | LCD |
| Numero dei tasti | 4 |
| Colore / dello sfondo dell'indicatore | bianco |
| Lingua nazionale / nella visualizzazione del display / viene supportato | de, en, fr, es, it, por, tur, cin |
| Funzione del prodotto / Indicazione del display invertibile (positivo <=> negativo) | Sì |
| Risoluzione schermo orizzontale | 128 |
| risoluzione verticale dello schermo | 96 |
| Tempo di aggiornamento / sul display | |
| ● min. | 0,33 s |
| ● max. | 3 s |
| Comunicazione |
| Protocollo | |
| ● viene supportato | Modbus RTU |
| Velocità di trasmissione | |
| ● min. | 4,8 kbit/s |
| ● max. | 38,4 kbit/s |
| Criticare i limiti |
| Condizione di riferimento / per precisione di misurazione | secondo IEC61557-12 (K55) |
| Formula per incertezza di misura relativa complessiva | |
| ● per grandezza di misura energia reattiva | classe 3 secondo IEC 61557-12 e IEC62053-23 |
| ● per grandezza di misura potenza reattiva | +/- 3 % |
| ● per grandezza di misura potenza | +/- 1,0 % |
| ● per grandezza di misura fattore di potenza | +/- 1 % |
| ● per grandezza di misura tensione | +/- 1,0 % |
| ● per grandezza di misura corrente | +/- 1,0 % |
| ● per grandezza di misura energia attiva | classe 1 secondo IEC 61557-12 e IEC62053-21 |
| ● per grandezza di misura potenza attiva | +/- 1 % |
| Ingressi Uscite |
| Tensione di ingresso / sull'ingresso digitale | |
| ● con DC / max. | 30 V |
| numero delle uscite digitali | 2 |
| numero di ingressi digitali | 2 |
| Esecuzione delle uscite digitali | funzione di commutazione o emissione di impulsi |
| Esecuzione dell'ingresso di commutazione | Autoalimentato |
| Esecuzione dell'uscita di commutazione | bidirezionale |
| Esecuzione del collegamento elettrico | |
| ● sugli ingressi digitali | morsetti a vite |
| ● sulle uscite digitali | morsetti a vite |
| Corrente di ingresso / sull'ingresso digitale | |
| ● valore iniziale per riconoscimento di segnale <1> | 2,5 mA |
| ● Valore finale per riconoscimento di segnale<0> | 0,5 mA |
| ● per segnale <1> / min. | 2,5 mA |
| Corrente di uscita | |
| ● sull'uscita digitale / per segnale <0> / max. | 0,2 mA |
| ● sull'uscita digitale / per segnale <1> / min. | 10 mA |
| ● sull'uscita digitale / per segnale <1> / max. | 27 mA |
| ● sulle uscite digitali / con DC / limitato a 100 ms / max. | 130 mA |
| ● sulle uscite digitali / con DC / max. | 30 mA |
| Ritardo in uscita / sull'uscita digitale | |
| ● per segnale da <0> a <1> / max. | 5 ms |
| ● per segnale da <1> a <0> / max. | 5 ms |
| Condizione di esercizio per ingressi digitali / Tensione di alimentazione esterna | No |
| Tensione di impiego / come tensione di uscita / con DC / max. ammissibile | 30 V |
| Caratteristica dell'uscita / resistente a cortocircuito | Sì |
| Ritardo sull'ingresso / sull'ingresso digitale | |
| ● per segnale da <0> a <1> / max. | 30 ms |
| ● per segnale da <1> a <0> / max. | 30 ms |
| Resistenza interna / sulle uscite digitali | 55 Ω |
| Resistenza del carico / sull'ingresso digitale | |
| ● valore iniziale per riconoscimento di segnale <0> | 100 000 Ω |
| ● Valore finale per riconoscimento di segnale <1> | 1 000 Ω |
| Categoria di misura / per segnali digitali | CATI |
| Frequenza di commutazione / sull'uscita digitale / max. | 17 Hz |
| Ingressi di misura |
| Resistenza interna conduttore di linea e conduttore di neutro / per misura di tensione | 0,84 MΩ |
| Tensione di rete misurabile | |
| ● tra (PE)N e L / con AC / min. | 11,5 V |
| ● tra (PE)N e L / con AC / max. | 277 V |
| ● tra (PE)N e L / con AC / valore nominale max. | 277 V |
| ● tra i conduttori di linea / con AC / min. | 20 V |
| ● tra i conduttori di linea / con AC / max. | 480 V |
| ● tra i conduttori di linea / con AC / valore nominale max. | 480 V |
| Ampliamento campo di misura per tensioni / con trasformatore di tensione esterno | Sì |
| Ampliamento campo di misura per correnti / con trasformatore di corrente esterno | Sì |
| Categoria di misura / per misura di tensione | CATIII |
| Tensione di rete / tra i conduttori di linea / con AC / max. ammissibile | 576 V |
| Potenza attiva assorbita / con misura di corrente / per ogni fase | 500 mW |
| Corrente permanente / con AC / max. ammissibile | 10 A |
| Categoria di misura / per misura di corrente | CATIII |
| Soppressione punto zero / con misura di corrente | 10 mA |
| ● per corrente di neutro | 45 mA |
| Corrente misurabile relativa / con AC | |
| ● min. | 0,2 % |
| ● max. | 120 % |
| Potenza apparente assorbita / con misura di corrente | |
| ● con campo di misura 5 A / per ogni fase | 0,5 V·A |
| Metodo di misura / per misura di corrente | TRMS |
| Connessioni |
| Tipo di sezioni di conduttore collegabili / sugli ingressi digitali | |
| ● con conduttori AWG / filo rigido | 1x 24 ... 12 |
| ● filo rigido | 1 x (0,2 ... 2,5 mm²), 2 x (0,2 ... 1,0 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,25 ... 2,5 mm²), 2 x (0,25 ... 1,0 mm²) |
| Tipo di sezioni di conduttore collegabili / sulle uscite digitali | |
| ● con conduttori AWG / filo rigido | 1x 24 ... 12 |
| ● filo rigido | 1 x (0,2 ... 2,5 mm²), 2 x (0,2 ... 1,0 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,25 ... 2,5 mm²), 2 x (0,25 ... 1,0 mm²) |
| Tipo di sezioni di conduttore collegabili / sugli ingressi per tensione di alimentazione | |
| ● con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| ● filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| Tipo di sezioni di conduttore collegabili | |
| ● sugli ingressi di misura per tensione / con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| ● sugli ingressi di misura per tensione / filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● sugli ingressi di misura per tensione / filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| ● sugli ingressi di misura per corrente / con conduttori AWG / filo rigido | 2x 20 fino a 14 |
| ● sugli ingressi di misura per corrente / filo rigido | 1 x (0,5 ... 4 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● sugli ingressi di misura per corrente / filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²) |
| Esecuzione del collegamento elettrico | |
| ● sugli ingressi per tensione di alimentazione | morsetti a vite |
| ● sugli ingressi di misura per tensione | morsetti a vite |
| ● sugli ingressi di misura per corrente | morsetti a vite |
| Progettazione meccanica |
| altezza | 96 mm |
| Altezza / del display | 54 mm |
| larghezza | 96 mm |
| |
| ● Larghezza / del display | 72 mm |
| profondità | 56 mm |
| Profondità di incasso | 51 mm |
| Tipo di fissaggio / incasso in pannello di comando | Sì |
| posizione di montaggio | verticale |
| Spessore del materiale / del pannello di comando | |
| ● max. | 4 mm |
| peso netto | 469 g |
| Condizioni ambientali |
| altitudine di installazione / per altitudine s.l.m. / max. | 2 000 m |
| norma | |
| ● per EMC in settori industriali | IEC 61000-6-2 oppure IEC 61326-1:2005, Tabella 2 |
| ● per EMC contro scarica | IEC 61000-4-2 |
| ● per EMC contro campi elettromagnetici ad alta frequenza | IEC 61000-4-3 |
| ● per EMC contro grandezze di disturbo indotte attraverso campi elettromagnetici ad alta frequenza | IEC 61000-4-6 |
| ● per EMC contro campi magnetici con frequenze legate alla tecnica dell'energia | IEC 61000-4-8 |
| ● per EMC contro veloci grandezze di disturbo elettriche transitorie | IEC 61000-4-4 |
| ● per EMC contro buchi e interruzioni di tensione | IEC 61000-4-11 |
| ● per EMC contro tensioni impulsive | IEC 61000-4-5 |
| ● per dispositivo funzionante a impulsi | secondo IEC62053-31 |
| ● per test ambientale di resistenza a calore umido, ciclica | IEC 60068-2-30 |
| ● per test ambientale di resistenza a freddo | IEC 60068-2-1 |
| ● per test ambientale di resistenza a calore secco | IEC 60068-2-2 |
| Umidità relativa / a 25 °C / senza condensa / durante l'esercizio | |
| ● min. | 5 % |
| ● max. | 95 % |
| temperatura ambiente / durante l'esercizio | |
| ● min. | -10 °C |
| ● max. | 55 °C |
| temperatura ambiente / durante l'immagazzinaggio | |
| ● min. | -25 °C |
| ● max. | 70 °C |
| Certificati |
| |
| ● Certificato di idoneità / come dichiarazione di conformità CE | IEC 61010-1: 2001 (2° ediz.) con Corr. 1, EN 61010-1: 2001 (2° ediz.) e DIN EN 61010-1:2002 con "Rettifica 1" |
| ● Certificato di idoneità / come omologazione per Canada | UL 61010-1, 2° ediz. CAN/CSA-C22.2 NO. 61010-1-04 |
| ● Certificato di idoneità / come omologazione per USA | UL 61010-1, 2° ediz. CAN/CSA-C22.2 NO. 61010-1-04 |
| ● Certificato di idoneità / omologazione per Australia | Sì |
| codice di riferimento | |
| ● secondo EN 61346-2 | P |
|
