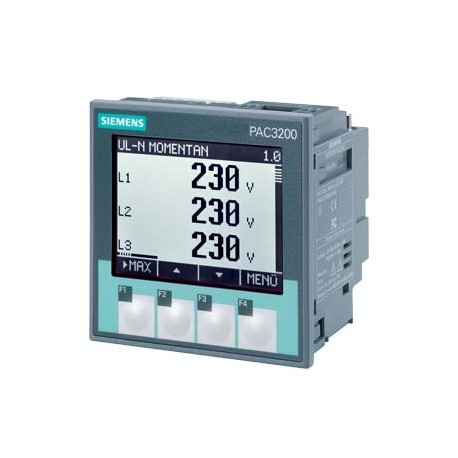

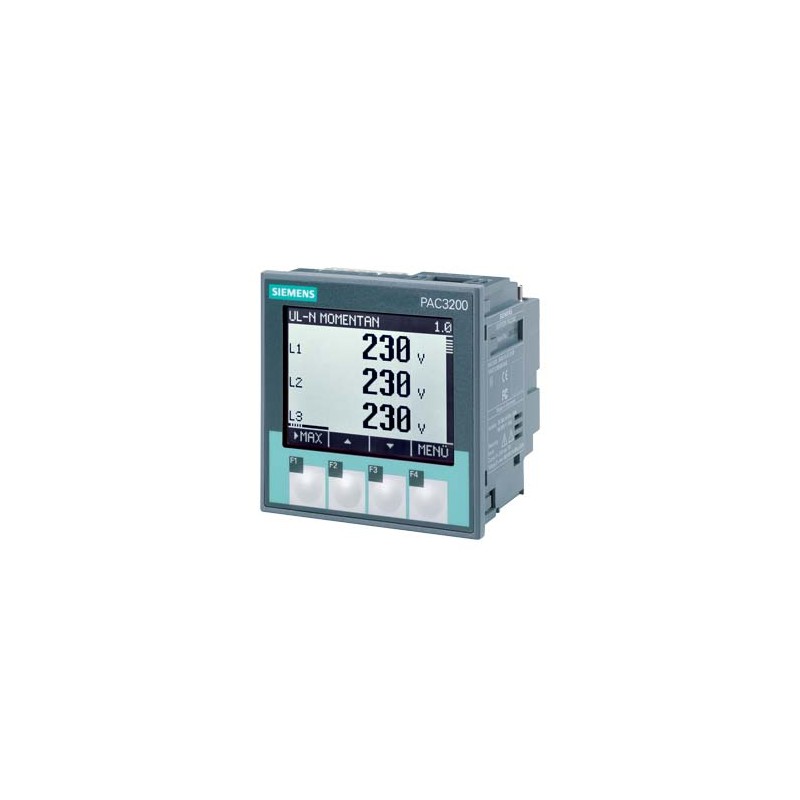

7KM2112-0BA00-2AA0 SIEMENS SENTRON, dispositivo di misura, 7 km PAC3200, LCD, L-L: 690 V, L-N: 400 V, 5 A, t.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

7KM2112-0BA00-2AA0 SIEMENS SENTRON, dispositivo di misura, 7 km PAC3200, LCD, L-L: 690 V, L-N: 400 V, 5 A, t..

7KM2112-0BA00-2AA0

SIEMENS

SENTRON, dispositivo di misura, 7 km PAC3200, LCD, L-L: 690 V, L-N: 400 V, 5 A, trifase Modbus TCP, Modbus RTU opzionale / PROFINET / PROFIBUS, energia apparente / energia attiva / reattiva, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, collegamento con capocorda ad occhiello

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > SENTRON PAC analizzatori di rete e software gestione energetica

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC002301 - Strumento di misura multifunzion

Valore Unità
amperometro (EF006555) false
varmetro (EF006556) false
tachimetro (EF006557) false
frequenzimetro (EF006558) false
contatore di impulsi (EF006559) false
voltmetro (EF006560) false
wattmetro (EF006561) false


SENTRON, dispositivo di misura, 7 km PAC3200, LCD, L-L: 690 V, L-N: 400 V, 5 A, trifase Modbus TCP, Modbus RTU opzionale / PROFINET / PROFIBUS, energia apparente / energia attiva / reattiva, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, collegamento con capocorda ad occhiello
Versione
marca del prodottoSENTRON
denominazione del prodotto7KM PAC3200
esecuzione del prodottobase
designazione del tipo di prodottoDispositivo di misura
Tipo di acquisizione valori di misurasenza spazi
Esecuzione della tensione di alimentazionealimentatore ad ampio voltaggio
Dati tecnici generali
Larghezza della sfinestratura92 mm
Altezza della sfinestratura92 mm
Grandezza costruttiva del multimetro / specifica di aziendagrandezza costruttiva 96
Modo di funzionamento per rilevamento dei valori di misura
● Rilevamento automatico della frequenza di reteSì
● Fissaggio a 50 HzNo
● Fissaggio a 60 HzNo
Durata impulso
● valore iniziale30 ms
● Valore finale500 ms
Forma della curva della tensionesinusoidale o distorta
Frequenza di rete misurabile / valore iniziale45 Hz
Frequenza di rete misurabile / Valore finale65 Hz
Metodo di misura / per misura di tensioneRMS
MTBF185,8 y
Codice di riferimento / secondo DIN 40719 con ampliamento secondo IEC 204-2 / secondo IEC 750P
Tensione di alimentazione
tipo di tensione / della tensione di alimentazioneAC/DC
Categoria di misura / per tensione di alimentazioneCATIII
Frequenza della tensione di alimentazione / valore nominale
● min.45 Hz
● max.65 Hz
Potenza apparente assorbita
● con modulo di ampliamento / max.8 V·A
● senza modulo di ampliamento / tip.6 V·A
Tolleranza simmetrica relativa / della tensione di alimentazione10 %
Classe di protezione
Grado di protezione IP
● lato frontaleIP65
Classe di protezione dell'apparecchiatura / nello stato di installazioneII
Elettricità
Corrente misurabile
● 1 / con AC / valore nominale1 A
● 2 / con AC / valore nominale5 A
Opportunità
Idoneità all'impiegomontaggio a incasso in pannelli di comando fissi in ambienti chiusi
Reticolo temporale impostabile / min.10 ms
Funzione del prodotto
● Funzione del prodotto / Misura di potenza reattivaSì
● funzione del prodotto / misura di frequenzaSì
● Funzione del prodotto / Misura impulsiSì
● Funzione del prodotto / misura di tensioneSì
● Funzione del prodotto / misura di correnteSì
● Funzione del prodotto / misura della potenza attivaSì
Visualizzazione e funzionamento
Esecuzione del displayLCD
Numero dei tasti4
Colore / dello sfondo dell'indicatorebianco
Lingua nazionale / nella visualizzazione del display / viene supportatode, en, fr, es, it, por, tur, cin
Risoluzione schermo orizzontale128
risoluzione verticale dello schermo96
Tempo di aggiornamento / sul display
● min.0,33 s
● max.3 s
Comunicazione
Tempo di aggiornamento / sull'interfaccia
● min.0,33 s
● max.1 s
Numero delle interfacce / secondo Fast Ethernet1
Esecuzione del cavo / collegabile / Twisted PairSì
Protocollo
● sull'interfaccia Ethernet / viene supportatoMODBUS TCP
● viene supportatoModbus TCP
Velocità di trasmissione
● min.10 000 kbit/s
● max.10 000 kbit/s
Criticare i limiti
Condizione di riferimento / per precisione di misurazioneSecondo IEC62053-22 e IEC62053-23
Formula per incertezza di misura relativa complessiva
● per grandezza di misura energia reattivaClasse 2 secondo IEC61557-12 o IEC62053-23
● per grandezza di misura potenza+/- 0,5 %
● per grandezza di misura fattore di potenza+/- 0,5 %
● per grandezza di misura tensione+/- 0,3 %
● per grandezza di misura corrente+/- 0,2 %
● per grandezza di misura energia attivaClasse 0,5 seco... IEC62053-22
Ingressi Uscite
Tensione di ingresso / sull'ingresso digitale
● valore iniziale per riconoscimento di segnale <1>13 V
● con DC / valore nominale24 V
● Valore finale per riconoscimento di segnale<0>8 V
numero delle uscite digitali1
numero di ingressi digitali1
Esecuzione delle uscite digitalifunzione di commutazione o emissione di impulsi
Corrente di ingresso / sull'ingresso digitale
● per segnale <1>7 mA
Corrente di uscita
● sull'uscita digitale / per segnale <0> / max.0,2 mA
● sull'uscita digitale / per segnale <1> / min.10 mA
● sull'uscita digitale / per segnale <1> / max.27 mA
● sulle uscite digitali / con DC / max.100 mA
Ritardo in uscita / sull'uscita digitale
● per segnale da <0> a <1> / max.5 ms
● per segnale da <1> a <0> / max.5 ms
Tensione di impiego / come tensione di uscita / con DC / max. ammissibile30 V
Caratteristica dell'uscita / resistente a cortocircuitoSì
Ritardo sull'ingresso / sull'ingresso digitale
● per segnale da <0> a <1> / max.5 ms
● per segnale da <1> a <0> / max.5 ms
Resistenza interna / sulle uscite digitali55 Ω
Categoria di misura / per segnali digitaliCATII
Frequenza di commutazione / sull'uscita digitale / max.17 Hz
Velocità di trasmissione
● 1 / con Fast Ethernet10 Mbit/s
Ingressi di misura
Resistenza interna conduttore di linea e conduttore di neutro / per misura di tensione1,05 MΩ
Tensione di rete misurabile
● tra (PE)N e L / con AC / min.40 V
● tra (PE)N e L / con AC / max.480 V
● tra (PE)N e L / con AC / valore nominale max.400 V
● tra i conduttori di linea / con AC / min.70 V
● tra i conduttori di linea / con AC / max.831 V
● tra i conduttori di linea / con AC / valore nominale max.690 V
Ampliamento campo di misura per tensioni / con trasformatore di tensione esternoSì
Ampliamento campo di misura per correnti / con trasformatore di corrente esternoSì
Categoria di misura / per misura di tensioneCATIII
Tensione di rete / tra i conduttori di linea / con AC / max. ammissibile831 V
Potenza attiva assorbita / con misura di corrente / per ogni fase115 mW
Corrente permanente / con AC / max. ammissibile10 A
Categoria di misura / per misura di correnteCATIII
Soppressione punto zero / con misura di corrente0,1 ... 10 %
Corrente misurabile relativa / con AC
● min.1 %
● max.120 %
Metodo di misura / per misura di correnteTRMS
Connessioni
Esecuzione del collegamento elettrico
● sugli ingressi di misura per tensioneMorsetti per capicorda ad occhiello
Progettazione meccanica
altezza96 mm
Altezza / del display54 mm
larghezza96 mm
● Larghezza / del display72 mm
profondità56 mm
Profondità di incasso51 mm
Tipo di fissaggio / incasso in pannello di comandoSì
posizione di montaggioverticale
peso netto470 g
Condizioni ambientali
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
norma
● per EMC in settori industrialiIEC 61000-6-2 oppure IEC 61326-1:2005, Tabella 2
● per EMC contro scaricaIEC 61000-4-2: 2001-04
● per EMC contro campi elettromagnetici ad alta frequenzaIEC 61000-4-3: 2006-02
● per EMC contro grandezze di disturbo a bassa frequenza indotte dai cavi (industria)IEC 61000-6-4, gruppo 1 classe A / CISPR11 gruppo 1 classe A FCC Part 15 Subpart B Class A
● per EMC contro grandezze di disturbo indotte attraverso campi elettromagnetici ad alta frequenzaIEC 61000-4-6: 2001-12
● per EMC contro campi magnetici con frequenze legate alla tecnica dell'energiaIEC 61000-4-8: 2001-03
● per EMC contro veloci grandezze di disturbo elettriche transitorieIEC 61000-4-4: 2005-07
● per EMC contro buchi e interruzioni di tensioneIEC 61000-4-11: 2004-03
● per EMC contro tensioni impulsiveIEC 61000-4-5: 2001-12
● per caduta liberaIEC 60068-2-32: 1975
● per dispositivo funzionante a impulsisecondo IEC62053-31
● per test ambientale di resistenza a calore umido, ciclicaIEC 60068-2-30
● per test ambientale di resistenza a freddoIEC 60068-2-1
● per test ambientale di resistenza a calore seccoIEC 60068-2-2
Umidità relativa / a 25 °C / senza condensa / durante l'esercizio
● min.5 %
● max.95 %
temperatura ambiente / durante l'esercizio
● min.-10 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-25 °C
● max.70 °C
Certificati
● Certificato di idoneità / come dichiarazione di conformità CEIEC 61010-1: 2001 (2° ediz.) con Corr. 1, EN 61010-1: 2001 (2° ediz.) e DIN EN 61010-1:2002 con "Rettifica 1"
● Certificato di idoneità / come omologazione per CanadaUL 61010-1, 2° ediz. CAN/CSA-C22.2 NO. 61010-1-04
● Certificato di idoneità / come omologazione per USAUL 61010-1, 2° ediz. CAN/CSA-C22.2 NO. 61010-1-04
codice di riferimento
● secondo EN 61346-2P
General Product ApprovalDeclaration of Conformityother

UL

EC/EU-Declaration of Conformity

Confirmation

Manufacturer Declaration

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)7KM2112-0BA00-2AA0
DescrizioneSENTRON, dispositivo di misura, 7 km PAC3200, LCD, L-L: 690 V, L-N: 400 V, 5 A, trifase Modbus TCP, Modbus RTU opzionale / PROFINET / PROFIBUS, energia apparente / energia attiva / reattiva, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, collegamento con capocorda ad occhiello
Famiglia ProdottoDispositivi di misura 7KM PAC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EE / 1DD
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,427 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo115,00 x 135,00 x 80,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209774438
UPC783087916036
Codice doganale90303100
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5308
Group CodeP360
Paese d'origineUngheria
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.08
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-20-03-01
eClass7.127-20-03-01
eClass827-20-03-01
eClass927-20-03-01
eClass9.127-20-03-01
ETIM4EC002301
ETIM5EC002301
ETIM6EC002301
ETIM7EC002301
UNSPSC1441-11-37-08
UNSPSC1541-11-37-08
