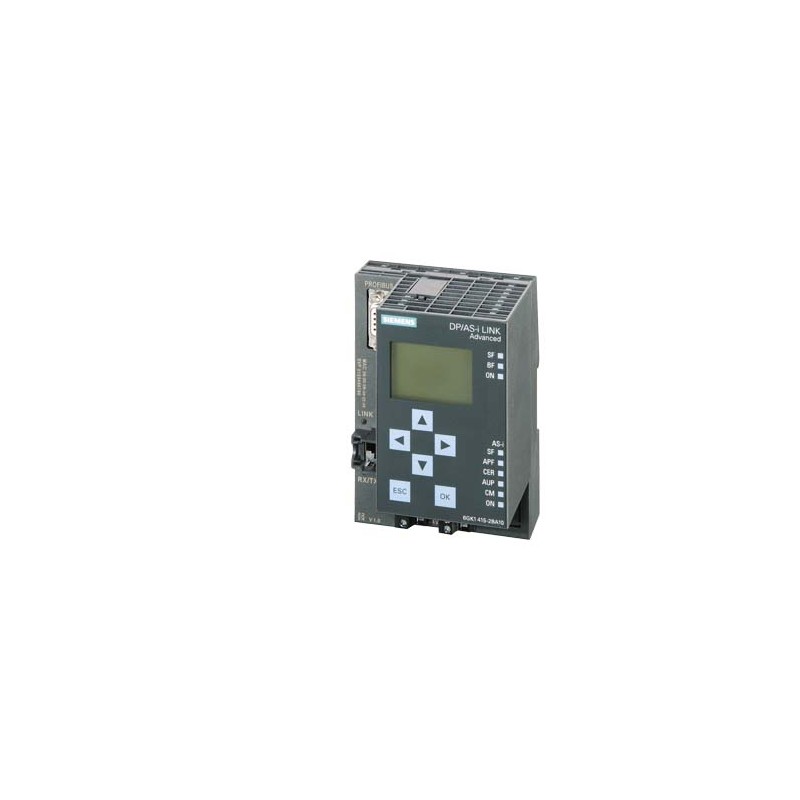

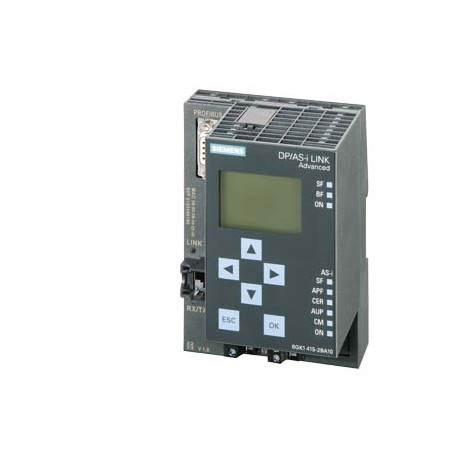

6GK1415-2BA10 SIEMENS SIMATIC NET, DP/AS Interface Link advanced, gateway PROFIBUS DP/AS Interface con profi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6GK1415-2BA10 SIEMENS SIMATIC NET, DP/AS Interface Link advanced, gateway PROFIBUS DP/AS Interface con profi..

6GK1415-2BA10

SIEMENS

SIMATIC NET, DP/AS Interface Link advanced, gateway PROFIBUS DP/AS Interface con profilo master M3, M4 secondo la specifica AS-i V3.0 per l'integrazione in PROFIBUS DP, master singolo con display, grado di protezione IP20

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo di comunicazione PLC

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001423 - modulo di comunicazione PLC

Valore Unità
categoria secondo EN 954-1 (EF006782) -
numero di interfacce HW Industrial Ethernet (EF003020) 1
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 1
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW altre (EF003027) 1
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) true
supporta protocollo PROFIBUS (EF003052) true
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
capacità di ridondanza (EF003156) true
tipo di trasmissione dati (EF008225) altri
velocità di trasmissione (EF003271) 167.0kBit/s
con separazione del potenziale (EF003272) true
SIL secondo IEC 61508 (EF009889) senza
adatto per funzioni di sicurezza (EF001597) false
livello di performance secondo EN ISO 13849-1 (EF007399) senza
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 90.0mm
Altezza (EF000040) 132.0mm
profondità (EF000049) 88.5mm


SIMATIC NET, DP/AS Interface Link advanced, gateway PROFIBUS DP/AS Interface con profilo master M3, M4 secondo la specifica AS-i V3.0 per l'integrazione in PROFIBUS DP, master singolo con display, grado di protezione IP20
Dati tecnici generali
Denominazione del prodottoPROFIBUS DP/AS-Interface Link
Designazione del tipo di prodottoDP/AS-i LINK Advanced (master semplice)
Grado di protezione IPIP20
Esecuzione del collegamento elettrico dell'AS-InterfaceMorsetti a vite
Tipo di tensione di alimentazionetramite AS-i o 24 V DC
Condizione di esercizio alimentazione di tensione 24 V separataNo
Tensione di alimentazione da alimentazione di tensione esterna opzionale con DCV24
Corrente assorbita
● da cavi profilati dell'AS-Interface
— con 30 V max.mA250
— con 24 V con AS-i Power24V max.mA250
Potenza dissipata [W]W7,5
Tensione di isolamento valore nominaleV500
Funzione del prodotto Idoneità per AS-i Power24VSì
● Notada versione di prodotto 4 / firmware V2.2
Caratteristica del prodotto capacità di ridondanzaSì
● NotaIn collegamento con Y-Link
Funzione del prodotto
● Web-based ManagementSì
● Diagnosi via emailSì
● Separazione di potenzialeSì
Esecuzione della visualizzazione
● come visualizzazione di stato tramite LEDSF, BF, ON, APF, CER, AUP, CM
● come visualizzazione di stato tramite displayDisplay LCD, grafica totale, retroilluminazione, 128 x 64 pixel
Tipo di progettazione dell'AS-InterfaceDisplay di servizio, Web-Server integrato, STEP 7, GSD, interfaccia di comando
Comunicazione/ Protocollo
Versione della specifica AS-InterfaceV 3.0
Profilo Master AS-Interface viene supportatoM4 (secondo specifica AS-Interface V 3.0)
Tipo di trasmissione datiPROFIBUS
Numero delle interfacce
● come AS-Interface1
● secondo RS 4851
● secondo Industrial Ethernet1
● secondo PROFINET0
● secondo Wireless0
● secondo USB0
● altri1
Parte integrante del prodotto interfaccia otticaNo
Protocollo viene supportato
● protocollo ASIsafe(Safety at work)No
● protocollo PROFIsafeNo
● protocollo PROFIBUSSì
● protocollo PROFINET IONo
● protocollo PROFINET CBANo
● TCP/IPSì
● SNMPSì
Standard per la comunicazione wireless IEEE 802.11No
Ingressi/ Uscite
Numero degli ingressi per AS-Interface max.496
Numero delle uscite per AS-Interface max.496
Numero degli slave AS-i per ogni AS-Interface max.62
Tempo di ciclo del bus dell'AS-Interface
● con 31 slavems5
● con 62 slavems10
Accesso ai dati I/O digitalitramite immagine di processo/indirizzi di periferia
Accesso a dati I/O analogiciTramite immagine di processo / indirizzi di periferia e trasferimento del set di dati
Dati meccanici
Larghezzamm90
Altezzamm132
Profonditàmm88,5
Tipo di fissaggiofissaggio a scatto su guida profilata 35 mm
Formato dell'unitàIP20
Condizioni ambientali
Temperatura ambiente
● per installazione su guida profilata orizzontale°C0 ... 60
● durante il trasporto°C-30 ... +70
● durante l'immagazzinaggio°C-30 ... +70
Umidità relativa a 25 °C durante l'esercizio max.%95
Altitudine di installazione per altitudine s.l.m. max.m3 000
Sicurezza
Idoneità all'impiego funzione di sicurezzaNo
Marcatura Ex per sicurezza intrinseca delle relative apparecchiature
● EEx iaNo
● EEx ibNo
Categoria di protezione antideflagrante per gassenza
Categoria di protezione antideflagrante per polveresenza
Certificati/ Approvazioni
General Product ApprovalEMCFor use in hazardous locationsDeclaration of Conformity

FM

UL

EAC

RCM

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Declaration of ConformityShipping Approvalother

Miscellaneous

BV / Bureau Veritas

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:15/08/2020


Prodotto
Numero Articolo (MFN)6GK1415-2BA10
DescrizioneSIMATIC NET, DP/AS Interface Link advanced, gateway PROFIBUS DP/AS Interface con profilo master M3, M4 secondo la specifica AS-i V3.0 per l'integrazione in PROFIBUS DP, master singolo con display, grado di protezione IP20
Famiglia ProdottoDP/AS-i Link Advanced
Product Lifecycle (PLM)PM300:Active Product
PLM Effective DateAnnuncio di obsolescenza a partire dal: 01.10.20
Note
montaggio modulare con 3RK7137-6SA00-0BC1: CM AS-i Master ST in ET 200SP PROFIBU
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PL / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,543 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo144,00 x 176,00 x 139,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4019169852197
UPC040892551587
Codice doganale85176200
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5322
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-22-08
eClass7.127-24-22-08
eClass827-24-22-08
eClass927-24-22-08
eClass9.127-24-22-08
ETIM4EC001423
ETIM5EC001423
ETIM6EC001423
ETIM7EC001423
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
