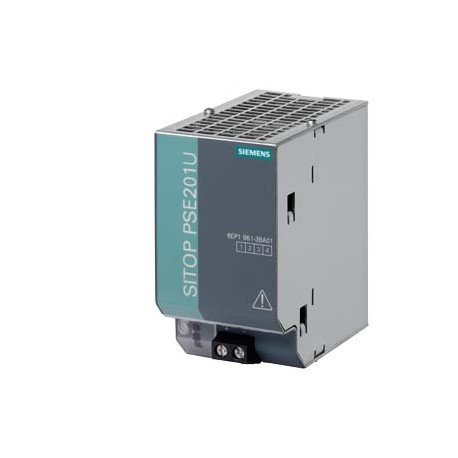

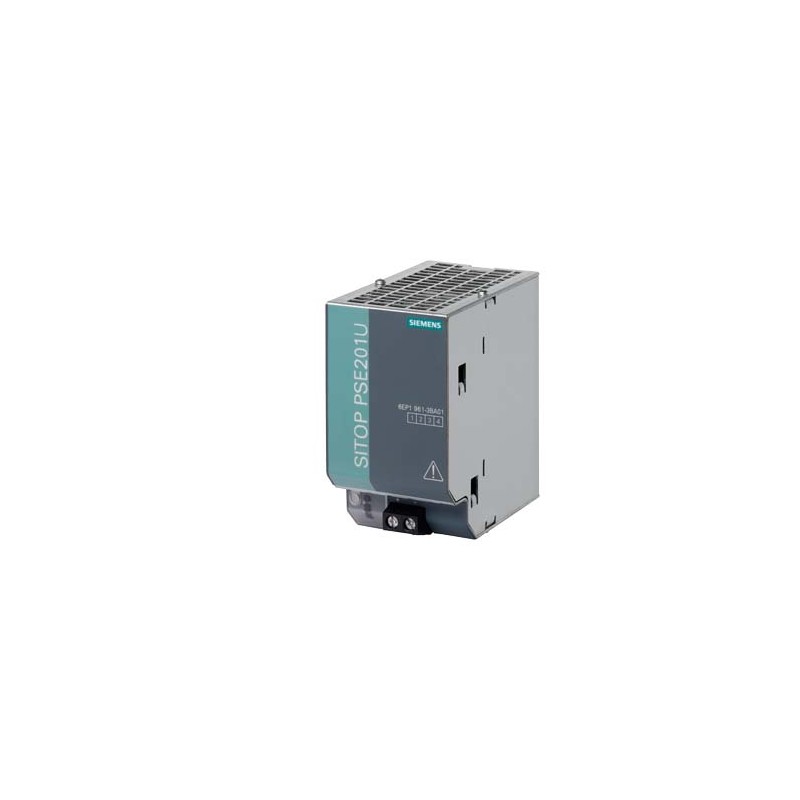

6AG1961-3BA01-7AA0 SIEMENS SIPLUS PS modulo buffer modulare -25 ... +70 °C, con Conformal Coating based on 6..
6AG1961-3BA01-7AA0
SIEMENS
SIPLUS PS modulo buffer modulare -25 ... +70 °C, con Conformal Coating based on 6EP1961-3BA01 . per 6EP1x 3x-3BAX0 tempo di bufferizzazione 100 ms ... 10 S in funzione della corrente di carico
SIPLUS modulo di supporto PS modulare, da -25 a + 70 ° C, con un livello di protezione speciale, basato su 6EP1961-3BA01, per 6EP1X3X-3BAX0, backup di tempo di 100 ms a 10 s, a seconda della corrente di carico
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002584 - accessori per controlli
| Valore | Unità | |
|---|---|---|
| tipo di accessori elettrici (EF005722) | - | |
| tipo di accessori meccanici (EF005994) | - |
| SIPLUS SITOP PS MODULAR Modulo buffer | ||
| SIPLUS PS modulo buffer modulare -25 ... +70 °C, con Conformal Coating based on 6EP1961-3BA01 . per 6EP1x 3x-3BAX0 tempo di bufferizzazione 100 ms ... 10 S in funzione della corrente di carico | ||
| Ingresso | ||
| tensione di alimentazione con DC valore nominale | 24 V | |
| Forma della curva della tensione sull'ingresso | DC | |
| Ingresso campo di tensione | DC 24 ... 28,8 V | |
| Tamponamento caduta rete | ||
| Esecuzione del tamponamento per mancanza di tensione di rete | Tempo di bufferizzazione: con 40 A di corrente di carico: 200 ms; con 20 A di corrente di carico: 400 ms; con 10 A di corrente di carico: 800 ms; con 5 A di corrente di carico: 1,6 s. In combinazione con 6EP1 437-3BA10 il tempo di bufferizzazione si riduce di 100 ms. In combinazione con 6EP1 336-2BA10 tempo di bufferizzazione max 100 ms (con corrente di carico 20 A). | |
| Uscita | ||
| Formula per tensione di uscita | Ve - ca. 1 V | |
| Corrente di uscita | ||
| ● valore nominale | 40 A | |
| Segnalazione | ||
| Esecuzione della visualizzazione | ||
| ● per funzionamento normale | LED verde per "Tensione di alimentazione > 20,5 V" | |
| Interfaccia | ||
| Parte integrante del prodotto interfaccia PC | No | |
| Esecuzione dell'interfaccia | senza | |
| Sicurezza | ||
| Separazione di potenziale tra ingresso e uscita | Sì | |
| Classe di protezione dell'apparecchiatura | Classe III | |
| Certificato di idoneità | ||
| ● Marcatura CE | Sì | |
| grado di protezione IP | IP20 | |
| EMC | ||
| norma | ||
| ● per emissione di disturbi | EN 55022 Classe B | |
| ● per immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| temperatura ambiente con posizione di montaggio orizzontale durante l'esercizio | -25 ... +70; con convezione naturale (autoconvezione) | |
| Temperatura ambiente durante l'imagazzinaggio e il trasporto | -40 ... +85 | |
| altitudine di installazione per altitudine s.l.m. max. | 6 000 m | |
| Condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa con condensa secondo IEC 60068-2-38 max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento per schede di circuito stampato equipaggiate secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova del rivestimento secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto del rivestimento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| ● esecuzione del collegamento elettrico | collegamento a vite | |
| ● Esecuzione del collegamento elettrico sull'ingresso | +: 1 morsetto a vite per 0,5 ... 10 mm² | |
| ● Esecuzione del collegamento elettrico sull'uscita | -: 1 morsetto a vite per 0,5 ... 10 mm² | |
| ● Esecuzione del collegamento elettrico per circuito di comando e segnalazione di stato | - | |
| Larghezza della custodia | 70 mm | |
| Altezza della custodia | 125 mm | |
| Profondità della custodia | 121 mm | |
| Distanza da rispettare | ||
| ● in alto | 50 mm | |
| ● in basso | 50 mm | |
| ● a sinistra | 0 mm | |
| ● a destra | 0 mm | |
| peso netto | 1,2 kg | |
| Caratteristica del prodotto della custodia custodia affiancabile | Sì | |
| Tipo di fissaggio | Montaggio su guida profilata normalizzata EN 60715 35x7,5/15 | |
| MTBF a 40 °C | 2 538 071 h | |
| codice di riferimento secondo IEC 81346-2:2009 | T | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | ||||||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1961-3BA01-7AA0 | |||||||||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS PS modulo buffer modulare -25 ... +70 °C, con Conformal Coating based on 6EP1961-3BA01 . per 6EP1x 3x-3BAX0 tempo di bufferizzazione 100 ms ... 10 S in funzione della corrente di carico | |||||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | SIPLUS Modulo buffer | |||||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | |||||||||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | |||||||||||||||||||||||||||||||||||||||
| Peso netto | 1,200 Kg | |||||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 13,50 x 13,50 x 8,00 | |||||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948568408 | |||||||||||||||||||||||||||||||||||||||
| UPC | Non disponibile | |||||||||||||||||||||||||||||||||||||||
| Codice doganale | 85049090 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.01.12 | |||||||||||||||||||||||||||||||||||||||
| Product class | B: Limite. Riutilizzabile a medio termine | |||||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1961-3BA01-7AA0 IT_6AG1961-3BA01-7AA0.pdf | 102 Kbytes |
|
