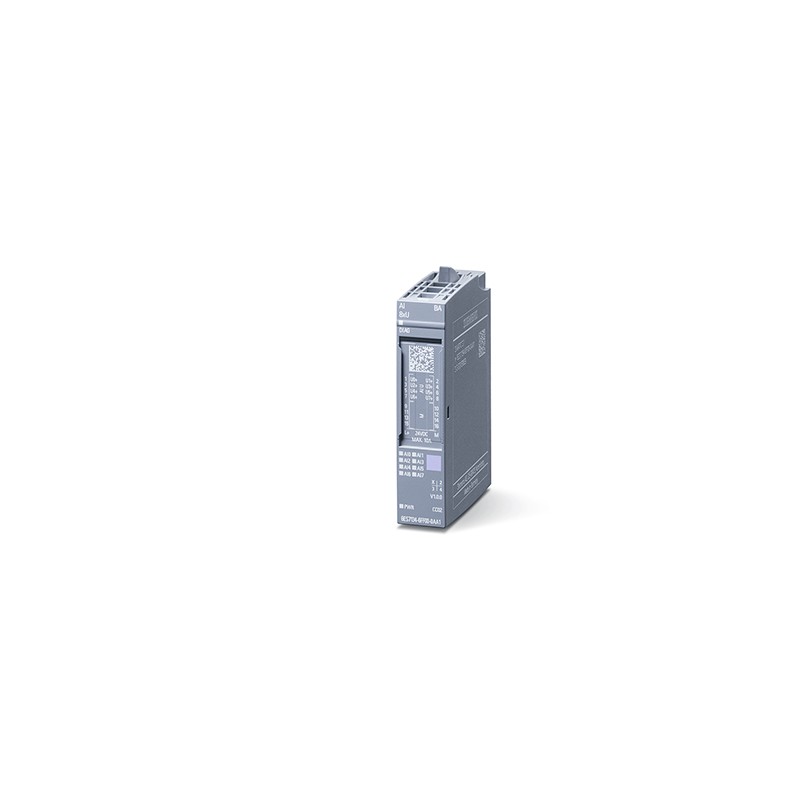

6AG1134-6FF00-2AA1 SIEMENS SIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C con Conformal Coating based on 6ES713.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

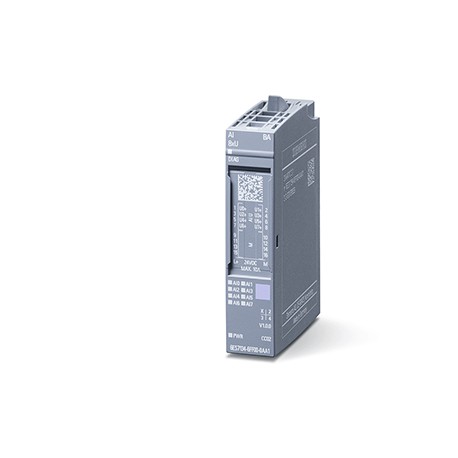

6AG1134-6FF00-2AA1 SIEMENS SIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C con Conformal Coating based on 6ES713..

6AG1134-6FF00-2AA1

SIEMENS

SIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C con Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, adatto per BU tipo A0, A1, codice colore CC02, diagnostica del modulo, 16 bit

SIPLUS ET 200SP AI 8 x u BASIC -40 ... +60 °C con rivestimento formate sulla base del 6ES7134-6FF00-0AA1 . AI 8 x u di BASE, adatto per il tipo di BU A0, A1, codice colore CC02, modulo di diagnosi, 16bit

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $750.36
Prezzo unitario: $750.36
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001596 - bus di campo, periferica remota – modulo I/O analogico

Valore Unità
categoria secondo EN 954-1 (EF006782) -
categoria di protezione antideflagrante per polvere (EF003998) -
esecuzione del collegamento elettrico (EF003961) -
tensione di alimentazione per AC 60 Hz (EF007533) -V
SIL secondo IEC 61508 (EF009889) -
categoria di protezione antideflagrante per gas (EF003997) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
tensione di alimentazione per AC 50 Hz (EF007532) -V
grado di protezione (IP) (EF005474) -
tipo di protezione (NEMA) (EF011959) -
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
ingresso, corrente (EF003204) false
ingresso, tensione (EF003205) true
ingresso, resistenza (EF003206) false
ingresso, termometro a resistenza (EF003207) false
ingresso, termocoppia (EF003208) false
segnale d’ingresso configurabile (EF003209) true
risoluzione degli ingressi analogici (EF003575) 16Bit
uscita, corrente (EF003212) -
uscita, tensione (EF003213) -
segnale d’uscita configurabile (EF003214) -
risoluzione delle uscite analogiche (EF003577) -Bit
numero di ingressi analogici (EF001994) 8
numero di uscite analogiche (EF001995) 0
ingressi analogici configurabili (EF008518) true
uscite analogiche configurabili (EF008519) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) -
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) -
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) -
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) -
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) -
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
Larghezza (EF000008) 15.0mm
Altezza (EF000040) -mm
profondità (EF000049) -mm


SIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C con Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, adatto per BU tipo A0, A1, codice colore CC02, diagnostica del modulo, 16 bit
Informazioni generali
Denominazione del tipo di prodottoAI 8 x U BA
Versione del firmware
● Possibile aggiornamento del FWSì
BaseUnit utilizzabiliTipo di BU A0, A1
Codice colore per targhetta di codifica a colori specifica di moduloCC02
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
● Funzionamento con sincronismo di clockNo
● Campo di misura scalabileNo
Engineering con
● PROFIBUS dalla versione GSD/revisione GSDGSD revisione 5
● PROFINET dalla versione GSD/revisione GSDGSDML V2.3
Modo operativo
● OversamplingNo
● MSINo
CiR - Configuration in RUN
Riparametrizzazione in RUN possibileSì
Calibrazione in RUN possibileNo
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì
Corrente d'ingresso
Corrente assorbita, max.25 mA
Potenza dissipata
Potenza dissipata, tip.0,7 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Spazio d'indirizzamento per modulo, max.16 byte
Ingressi analogici
Numero di ingressi analogici8; Single-ended
Tensione d'ingresso consentita per ingresso in tensione (limite distruttivo), max.30 V
Tempo di ciclo (tutti i canali), min.1 ms; per canale
Campi d'ingresso (valori nominali), tensioni
● 0 ... +10 VSì; 15 bit
— Resistenza d'ingresso (0 ... 10 V)100 kΩ
● -10 V ... +10 VSì; 16 bit incl. segno
— Resistenza d'ingresso (-10 V ... +10 V)100 kΩ
Lunghezza cavo
● con schermatura, max.200 m
Formazione del valore analogico per gli ingressi
Tempo di integrazione e conversione / risoluzione per canale
● Risoluzione con campo di sovracomando (bit incl. segno), max.16 bit
● Tempo d'integrazione parametrizzabileSì
● Soppressione della tensione disturbo per frequenza disturbo f1 in Hz16,67 / 50 / 60 / 4 800 (16,67 / 50 / 60)
● Tempo di conversione (per canale)180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) ms
Livellamento dei valori di misura
● Numero di livelli di livellamento4; nessuno, 4/8/16 volte
● parametrizzabileSì
Trasduttori
Collegamento dei trasduttori
● per misura di tensioneSì
● per misura di corrente come trasmettitore a 4 filiNo
Errori/precisioni
Errore di linearità (riferito al campo d'ingresso), (+/-)0,02 %
Errore di temperatura (riferito al campo d'ingresso), (+/-)0,009 %/K
Diafonia tra gli ingressi, min.-50 dB
Precisione di ripetizione in stato transitorio di assestamento a 25 °C (riferita al campo d'ingresso), (+/-)0,05 %
Limite errore di esercizio in tutto il campo di temperatura
● Tensione, riferita al campo d'ingresso, (+/-)0,9 %
Limite errore di base (limite errore di esercizio a 25 °C)
● Tensione, riferita al campo d'ingresso, (+/-)0,3 %
Soppressione della tensione di disturbo per f = n x (f1 +/- 1 %), f1 = frequenza di disturbo
● Interferenza di modo normale (valore di picco dell'interferenza < valore nominale del campo d'ingresso), min.70 dB; con tempo di conversione 67,5 / 22,5 / 18,75 ms: 40 dB
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Allarmi
● Allarme diagnosticoSì
● Allarme di valore limiteNo
Diagnostica
● Sorveglianza della tensione di alimentazioneSì
● Rottura conduttoreNo
● CortocircuitoNo
● Errore cumulativoSì
● Overflow/underflowSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● Visualizzazione di stato del canaleSì; LED verde
● per diagnostica di canaleNo
● per diagnostica del moduloSì; LED DIAG verde / rosso
Separazione di potenziale
Separazione di potenziale dei canali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
● tra i canali e l'alimentazione di tensione dell'elettronicaNo
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.60 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Dimensioni
Larghezza15 mm
Pesi
Peso, ca.31 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1134-6FF00-2AA1
DescrizioneSIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C con Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, adatto per BU tipo A0, A1, codice colore CC02, diagnostica del modulo, 16 bit
Famiglia ProdottoSIPLUS Ingressi analogici
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione37 Giorno / Giorni
Peso netto0,039 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo7,70 x 7,00 x 2,50
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618074906
UPC804766352942
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.16
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1134-6FF00-2AA1 IT_6AG1134-6FF00-2AA1.pdf 162 Kbytes 6AG1134-6FF00-2AA1 IT_6AG1134-6FF00-2AA1.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
