> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Altri dispositivi modulari>5TT5200 SIEMENS relè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm
ANUNCIAR
Prodotto precedente Prodotto successivo

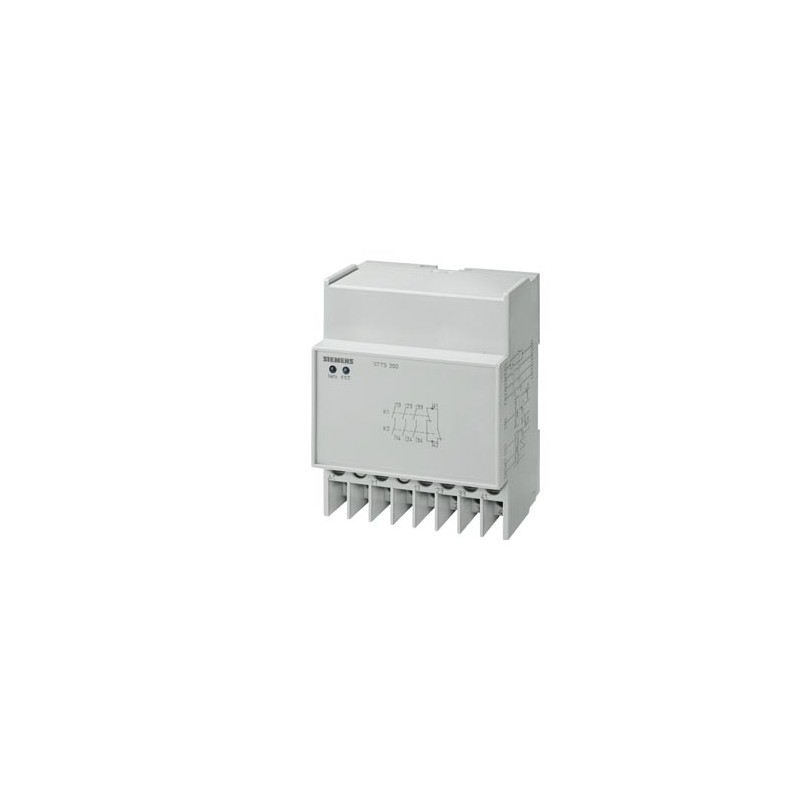

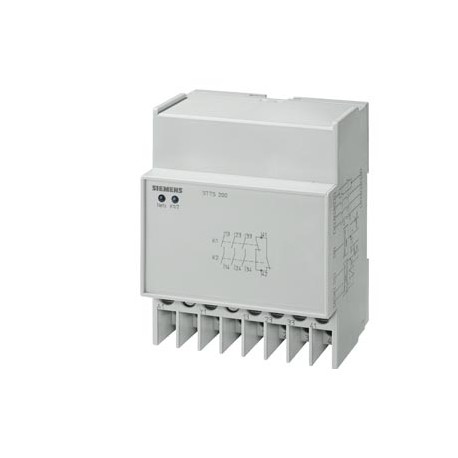

5TT5200 SIEMENS relè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5TT5200 SIEMENS relè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm

5TT5200

SIEMENS

relè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm

Relè di arresto di emergenza, Ue=400 V AC, Uc=230 V AC, 5 A AC. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $610.01
Prezzo unitario: $610.01
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

relè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm
Versione
marca del prodottoSENTRON
denominazione del prodottoRelè di OFF di emergenza
esecuzione del prodottoProfondità d'incasso 55 mm
categoria del prodottoApparecchio base
esecuzione dell'ingresso / ingresso di ritornoSi
esecuzione dell'ingresso / ingresso di avvioSi
Dati tecnici generali
ampiezza dell'escursione / durante la prova di vibrazione / secondo IEC 60068-2-6 ... 55 Hz0,35 mm
fattore campo di lavoro / della tensione di comando_10,8
durata di vita elettrica (cicli di manovra) / dei contatti / con 2 A / con AC-15 / con 230 V100 000
categoria / secondo EN 954-14
parametri / per l'utilizzabilità in condizioni climatiche / secondo IEC 60068-10/55/04
performance Level (pL) / secondo EN ISO 13849-1Livello e
frequenza di commutazione / max.600 1/h
tempo di ripristino500 ms
Tensione
limite SIL richiesto (sistema parziale) / secondo EN 620613
tensione di tenuta a impulso / tra i contatti dell'azionamento relè4 kV
Capacità di commutazione
potere di interruzione tensione / dei contatti
● come contatto NC / con DC-1324 V
● come contatto NO / con DC-1324 V
potere di interruzione corrente / dei contatti
● come contatto NC / con AC-152 A
● come contatto NC / con DC-134 A
● come contatto NO / con AC-153 A
● come contatto NO / con DC-134 A
● come contatto CO / con AC-15 A
Dissipazione
potenza dissipata [V∙A]
● della bobina magnetica / nell'azionamento relè3,5 VA
● del contatto / nell'azionamento relè0,8 VA
Circuito principale
frequenza di impiego / valore nominale50 Hz
Corrente di controllo
tipo di tensione / della tensione di alimentazione di comandoAC
tensione di comando / sul morsetto di collegamento Y1 / con AC/DC24 V
tensione di alimentazione di comando
● con AC / valore nominale230 V
● con AC / a 50 Hz / valore nominale / min.184 V
● con AC / a 50 Hz / valore nominale / max.253 V
● con AC / a 60 Hz / valore nominale / min.184 V
● con AC / a 60 Hz / valore nominale / max.253 V
corrente di comando / sul morsetto di collegamento Y1 / con DC45 mA
fattore campo di lavoro / della tensione di comando_21,1
Opportunità
idoneità all'impiego
● interruttore di sicurezzaSi
● monitoraggio di interruttori magneticiNo
● monitoraggio di interruttori di prossimitàNo
● monitoraggio di circuiti di OFF DI EMERGENZASi
● monitoraggio di dispositivi di protezione optoelettroniciNo
● monitoraggio di interruttori di posizionamentoSi
● monitoraggio di sensori tattiliNo
● monitoraggio di valvoleNo
Funzione del prodotto
funzione del prodotto / funzione MutingNo
Numero
numero dei morsetti di collegamento / con vite con intaglio a croce1
numero delle uscite / come elemento di commutazione a contatto / di sicurezza / con commutazione istantanea4
Connessioni
tipo di sezioni di conduttore collegabili2 × 2,5 mm² (rigido, max.); 1 × 0,5 mm² (flessibile, con puntalino min.)
esecuzione del collegamento elettricocollegamento a vite
● zoccolo da innestoNo
Progettazione meccanica
altezza90 mm
larghezza71 mm
larghezza dell'apertura / dei contatti1 mm
profondità55 mm
tipo di fissaggio / montaggio su sbarreSi
distanza da rispettare / tra i contatti dell'azionamento relè3 mm
peso netto284 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.0 °C
● max.50 °C

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

TUEV

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Environmental Confirmations

other

Miscellaneous

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
17/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TT5200
Descrizionerelè di OFF di emergenza T55 230V 10A profondità di montaggio 55mm
Famiglia ProdottoSENTRON Modulo di ARRESTO DI EMERGENZA 5TT5
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,295 Kg
Dimensioni dell'imballo75,00 x 93,00 x 75,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869251165
UPCNon disponibile
Codice doganale85364900
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5521
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1539-12-22-05

Dati ETIM

ETIM: EC001449 - apparecchio per il monitoraggio di circuiti elettrici di sicurezza

Valore Unità
numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) -
numero di uscite di contatto sicure e non ritardate (EF003344) -
ritardo di caduta (EF001129) -s
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
numero di uscite di contatto sicure e ritardate (EF003345) -
montaggio su guida portante possibile (EF003972) -
numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) -
tensione di alimentazione pilota nominale Us per DC (EF003980) -V
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
esecuzione (EF000010) altri
adatto per il monitoraggio di interruttori di posizione (EF007270) true
adatto per il monitoraggio di circuiti di arresto d’emergenza (EF007268) true
adatto per monitoraggio di valvole (EF007272) false
adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) false
adatto per il monitoraggio di sensori tattili (EF007271) false
adatto per il monitoraggio di interruttori magnetici (EF007266) false
adatto per il monitoraggio di interruttori di prossimità (EF007267) false
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tipo di tensione per l’azionamento (EF008242) AC
con morsetti amovibili (EF003340) false
analisi degli ingressi (EF008245) tricanale
con ingresso di avvio (EF003342) true
con funzione muting (EF004057) false
con circuito di reazione (EF003343) true
numero di uscite sicure, non ritardate, semiconduttore (EF003346) -
numero di uscite sicure, ritardate, semiconduttore (EF003347) -
numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) -
numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) -
categoria secondo EN 954-1 (EF006782) 4
tipo di sicurezza secondo IEC 61496-1 (EF004105) -
categoria di arresto secondo IEC 60204 (EF007498) altri
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
SIL secondo IEC 61508 (EF009889) senza
con omologazione TÜV (EF004144) true
con omologazione per BG BIA (EF004145) true
con omologazione secondo UL (EF001783) false
Larghezza (EF000008) 71.0mm
Altezza (EF000040) 90.0mm
profondità (EF000049) 55.0mm



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5TT5200 5TT5200 IT_5TT5200.pdf 282 Kbytes 5TT5200 5TT5200 IT_5TT5200.pdf
