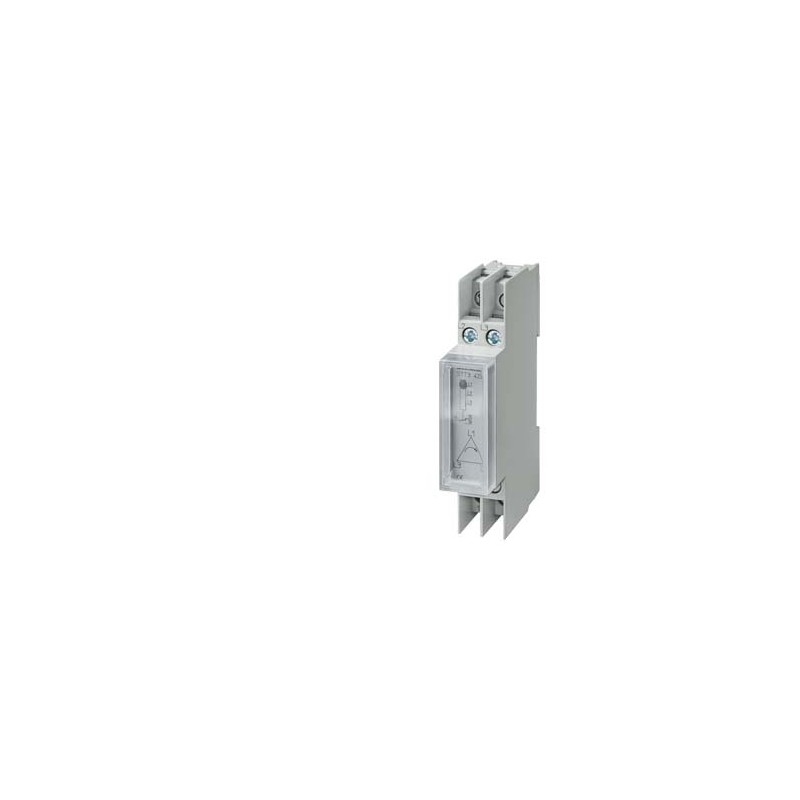

5TT3423 SIEMENS ritardo di commutazione sul lato posteriore, AC 230V 4A, con calotta trasparente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5TT3423 SIEMENS ritardo di commutazione sul lato posteriore, AC 230V 4A, con calotta trasparente

5TT3423

SIEMENS

ritardo di commutazione sul lato posteriore, AC 230V 4A, con calotta trasparente

Maggiori dettagli


relè > Relè di monitoraggio di fase

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $176.82
Prezzo unitario: $176.82
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

ritardo di commutazione sul lato posteriore, AC 230V 4A, con calotta trasparente
Versione
marca del prodottoSENTRON
denominazione del prodottoControllore di sequenza fasi
esecuzione del prodottocon calotta trasparente
Dati tecnici generali
fattore campo di lavoro / della tensione di comando_10,8
ritardo all'eccitazione impostabile / valore iniziale0 s
parametri / per l'utilizzabilità in condizioni climatiche / secondo IEC 60068-120/60/4
tensione misurabile / con AC / valore iniziale400 V
tensione di commutazione / dei contatti / con AC / min.10 V
corrente di commutazione / con AC / per ogni contatto / min.100 mA
Tensione
tipo di tensione / della tensione di impiego / per l'azionamentoCA
tensione misurabile / con AC / valore finale400 V
tensione di tenuta a impulso / tra i contatti dell'azionamento relè2,5 kV
Tensione di alimentazione
tensione di impiego / con AC / valore nominale250 V
grado di protezione IPIP20, con conduttori collegati
classe di protezione dell'apparecchiaturaII
corrente di impiego / valore nominale4 A
Corrente di controllo
tensione di alimentazione di comando
● con DC / valore nominale / min.0 V
● con DC / valore nominale / max.0 V
● con AC / a 50 Hz / valore nominale / min.400 V
● con AC / a 50 Hz / valore nominale / max.400 V
● con AC / a 60 Hz / valore nominale / min.400 V
● con AC / a 60 Hz / valore nominale / max.400 V
fattore campo di lavoro / della tensione di comando_21,1
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari1
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Parametri regolabili
ritardo all'eccitazione impostabile / valore finale0 s
ritardo al rilascio impostabile
● valore iniziale0 s
● valore finale0 s
Funzione del prodotto
funzione del prodotto
● rilevamento asimmetriaNo
● rilevamento di mancanza faseNo
● rilevamento della sequenza delle fasiSi
● rilevamento di sovratensioneNo
● rilevamento di sottotensioneNo
Numero
numero dei morsetti di collegamento / con vite con intaglio a croce1
Connessioni
tipo di sezioni di conduttore collegabili2 × 2,5 mm² (rigido, max.)
esecuzione del collegamento elettricocollegamento a vite
● zoccolo da innestoNo
Progettazione meccanica
altezza90 mm
larghezza18 mm
profondità64 mm
distanza da rispettare / tra i contatti dell'azionamento relè4 mm
peso netto80 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-20 °C
● max.60 °C

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Confirmation

other

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
06/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TT3423
Descrizioneritardo di commutazione sul lato posteriore, AC 230V 4A, con calotta trasparente
Famiglia ProdottoSENTRON Controllori di fase e sequenza fasi 5TT3
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,077 Kg
Dimensioni dell'imballo20,00 x 93,00 x 75,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869155906
UPC754554665948
Codice doganale85364900
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5527
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.07
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-16-26
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC001441 - Relè di monitoraggio di fase

Valore Unità
numero di contatti di riposo (EF008255) -
tipo di tensione per l’azionamento (EF008242) -
con morsetti amovibili (EF003340) -
min. ritardo all’eccitazione impostabile (EF008190) -s
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) -
max. ritardo alla diseccitazione ammesso (EF008191) -s
max. ritardo all’eccitazione ammesso (EF008189) -s
min. ritardo alla diseccitazione impostabile (EF008192) -s
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['400.0', '400.0']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['400.0', '400.0']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['0', '0']V
funzione monitoraggio sequenza di fasi (EF003412) true
funzione riconoscimento di guasto di fase (EF003413) false
funzione riconoscimento di sottotensione (EF003414) false
funzione riconoscimento di sovratensione (EF003415) false
funzione di riconoscimento asimmetria (EF003416) false
intervallo di misura della tensione (EF002486) ['400', '400']V
Larghezza (EF000008) 18.0mm
Altezza (EF000040) 90.0mm
profondità (EF000049) 64.0mm
