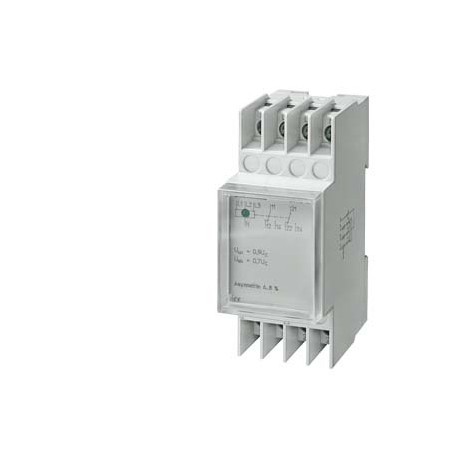

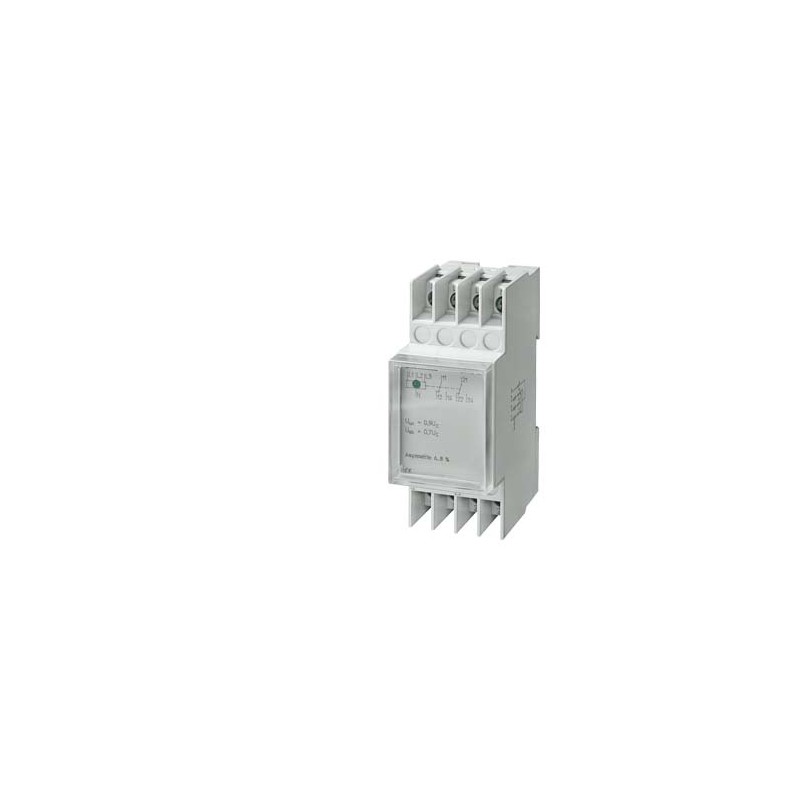

5TT3404 SIEMENS relè di tensione T5570 AC 230/400 V 2CO 0,7/0,9 asimmetrica con calotta trasparente

Riferimento: 5TT3404

Produttore: SIEMENS

Descrizione:

relè di tensione T5570 AC 230/400 V 2CO 0,7/0,9 asimmetrica con calotta trasparente
Relè di minima tensione >N<, per il monitoraggio di 1, 2 o 3 fasi rispetto a N, 1 modulo, 4 A, Udesc.=0.7xUc, Ucon.=0.9xUc, con riconoscimento di asimmetria e monitoraggio del neutro, 230/400 V, 4 A, 1 interruttore. Restituzione e cancellazione limitate. Controlla le condizioni.

Categorie:

  • relè > relè di monitoraggio tensione
  • SIEMENS > PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 334,74 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-6 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

relè di tensione T5570 AC 230/400 V 2CO 0,7/0,9 asimmetrica con calotta trasparente
Versione
marca del prodottoSENTRON
denominazione del prodottoRelè di tensione
Dati tecnici generali
tensione misurabile / con AC / valore iniziale253 V
Tensione
tipo di tensione / della tensione di impiego / per l'azionamentoCA
tipo di tensione / per il monitoraggioAC
campo di tensione impostabile / valore finale195,5 V
tensione misurabile / con AC / valore finale253 V
Elettricità
campo di tensione impostabile / valore iniziale195,5 V
Corrente di controllo
tensione di alimentazione di comando
● con AC / a 50 Hz / valore nominale / min.230 V
● con AC / a 50 Hz / valore nominale / max.230 V
● con AC / a 60 Hz / valore nominale / min.230 V
● con AC / a 60 Hz / valore nominale / max.230 V
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari2
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Funzione del prodotto
funzione del prodotto
● rilevamento finestra di tensione monofaseNo
● rilevamento finestra di tensione trifaseNo
● rilevamento finestra di tensione DCNo
● rilevamento di sovratensione monofaseNo
● rilevamento di sovratensione trifaseNo
● rilevamento di sovratensione DCNo
● rilevamento di sottotensione monofaseNo
● rilevamento disottotensione trifaseSi
● rilevamento di sottotensione DCNo
Connessioni
esecuzione del collegamento elettricocollegamento a vite
● zoccolo da innestoNo
Progettazione meccanica
altezza90 mm
larghezza36 mm
profondità64 mm

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Confirmation

other

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
13/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TT3404
Descrizionerelè di tensione T5570 AC 230/400 V 2CO 0,7/0,9 asimmetrica con calotta trasparente
Famiglia ProdottoSENTRON Relè di tensione 5TT3
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,126 Kg
Dimensioni dell'imballo37,00 x 93,00 x 75,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869155821
UPC754554962580
Codice doganale85364900
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5527
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-18-01
eClass7.127-37-18-01
eClass827-37-18-01
eClass927-37-18-01
eClass9.127-37-18-01
ETIM5EC001438
ETIM6EC001438
ETIM7EC001438
ETIM8EC001438
IDEA44727
UNSPSC1439-12-16-26
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC001438 - relè di monitoraggio tensione

Valore Unità
numero di contatti di riposo (EF008255) -
numero di contatti invertitori (EF008257) -
max. ritardo alla diseccitazione ammesso (EF008191) -s
numero di contatti di chiusura (EF008256) -
min. ritardo alla diseccitazione impostabile (EF008192) -s
max. ritardo all’eccitazione ammesso (EF008189) -s
min. ritardo all’eccitazione impostabile (EF008190) -s
con morsetti amovibili (EF003340) -
tipo di tensione per l’azionamento (EF008242) -
esecuzione del collegamento elettrico (EF003961) raccordo a vite
sottotensione monofase possibile (EF003390) false
sottotensione trifase possibile (EF003391) true
sovratensione monofase possibile (EF003392) false
sovratensione trifase possibile (EF003393) false
finestra monofase possibile (EF003394) false
finestra trifase possibile (EF003395) false
contiene funzione sottotensione di tensione continua (EF003396) false
contiene funzione sovratensione di tensione continua (EF003397) false
contiene funzione finestra di tensione continua (EF003398) false
intervallo di misura della tensione 1 (EF006134) ['253', '253']V
intervallo di misura della tensione 2 (EF006135) ['-', '-']V
tipo di tensione del campo di misura (EF003399) AC
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['230.0', '230.0']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['230.0', '230.0']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
valore d’intervento tensione (EF008193) ['195.5', '195.5']V
Larghezza (EF000008) 36.0mm
Altezza (EF000040) 90.0mm
profondità (EF000049) 64.0mm
