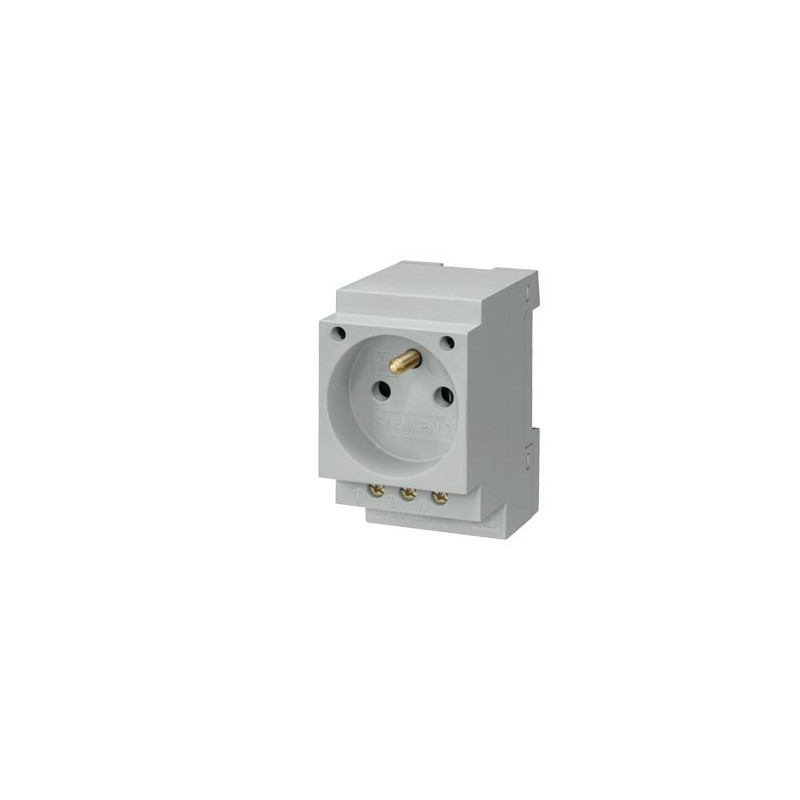

SIEMENS 5TE6803 5TE6803 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

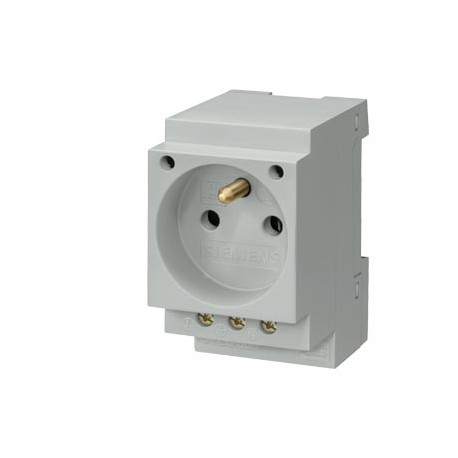

5TE6803 SIEMENS presa di corrente 16 A con spina di messa a terra secondo CEE 7 per montaggio in quadri di d..

Riferimento: 5TE6803

Produttore: SIEMENS

Descrizione:

presa di corrente 16 A con spina di messa a terra secondo CEE 7 per montaggio in quadri di distribuzione

Categorie:

  • gamme di interruttori/connettori per impianti > presa di corrente
  • SIEMENS > PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 33,11 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-6 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

presa di corrente 16 A con spina di messa a terra secondo CEE 7 per montaggio in quadri di distribuzione
Versione
marca del prodottoSENTRON
denominazione del prodottozoccolo
esecuzione dell'alimentatore specialesenza alimentazione elettrica
Dati tecnici generali
tipo di montaggiomontaggio a scatto
materialetermoplastico
Tensione di alimentazione
tipo di tensioneAC
frequenza di impiego50 / 60 Hz
frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP20
Circuito principale
frequenza di impiego
● min.50 Hz
● max.50 Hz
corrente di impiego / valore nominale16 A
Aspetto
aspetto esternoopaco
codice colore RALRAL7035
coloregrigio
Dettagli
parte integrante del prodotto
● protezione contro i contatti accidentali aumentataNo
● integr. / dispositivo di illuminazioneNo
● sportellino di chiusuraNo
caratteristica del prodotto / senza alogeniSi
Numero
numero dei morsetti di collegamento / con vite con intaglio a croce1
numero delle prese1
Connessioni
lunghezza di spelatura10 mm
disposizione dei contatti / in diagonaleNo
sezione di conduttore collegabile / con conduttore rigido
● min.1,5 mm²
● max.6 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore / min.0,5 mm²
coppia di serraggio / con morsetti a vite / max.1,2 N·m
esecuzione del collegamento elettricomorsetto a vite
Progettazione meccanica
altezza55,5 mm
larghezza44 mm
profondità75 mm
numero delle unità modulari di larghezza2,5
tipo di fissaggioInstallazione
peso netto87 g
materiale / della custodiaplastica
Condizioni ambientali
temperatura ambiente
● min.-10 °C
● max.55 °C
Certificati
codice di riferimento / secondo EN 61346-2X

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Environmental Confirmations

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TE6803
Descrizionepresa di corrente 16 A con spina di messa a terra secondo CEE 7 per montaggio in quadri di distribuzione
Famiglia ProdottoSENTRON Prese REG 5TE6
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,087 Kg
Dimensioni dell'imballo49,00 x 92,00 x 84,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869312019
UPC754554944913
Codice doganale85366990
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5520
Group CodeP310
Paese d'origineRomania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-23-05
eClass7.127-14-23-05
eClass827-14-23-05
eClass927-14-23-05
eClass9.127-14-23-05
ETIM5EC001663
ETIM6EC001663
ETIM7EC001663
ETIM8EC001663

Dati ETIM

ETIM: EC000125 - presa di corrente

Valore Unità
esecuzione (EF000010) -
contatto di protezione (EF001033) -
contatto conduttore di protezione tondo (EF012000) true
numero di contatti attivi (tondo) (EF011998) -
numero di contatti attivi (piatto) (EF011999) -
con lampada di segnalazione (EF000198) -
con alimentatore USB incorporato (EF009258) false
numero di unità (EF000074) 1
numero dei moduli (per costruzione modulare) (EF009573) -
numero di prese commutabili (EF008814) 0
numero di fasi (EF000351) -
stampa/marcatura (EF003823) altri
tipo di collegamento (EF000124) morsetto a vite
con coperchio a cerniera (EF000117) false
con protezione dal contatto incrementata (EF000389) false
casella di testo/superficie di marcatura (EF001035) false
colore (EF000007) grigio
codice RAL (simile) (EF003882) RAL7038
trasparente (EF006243) false
chiudibile (EF000113) false
meccanismo di espulsione (EF001051) false
montaggio isolato (EF001588) false
con illuminazione funzionale (EF008861) false
con illuminazione di orientamento (EF008862) false
sovratensore (EF001332) false
protezione da corrente di guasto (EF001333) false
con fusibile per correnti deboli (EF006571) false
alimentazione elettrica speciale (EF001334) senza alimentazione elettrica speciale
tipo di montaggio (EF000003) installazione a incasso
tipo di fissaggio (EF002442) fissaggio a scatto
materiale (EF002169) plastica
qualità del materiale (EF001257) materiale termoplastico
senza alogeni (EF000025) true
Trattamento superficiale (EF000139) altri
Finitura della superficie (EF006569) opaco
trattamento antibatterico (EF023790) false
Con interruttore on/off (EF000488) false
con funzione loop (EF006604) true
inserto centrale ruotato (EF001331) false
corrente nominale (EF000001) 16A
tensione nominale (EF000002) 230V
frequenza (EF000416) ['50.0', '50.0']Hz
adatto per grado di protezione (IP) (EF006755) IP20
per “condizioni severe” (secondo VDE) (EF002651) false
resistenza agli urti (EF004293) -
larghezza dell\'apparecchio (EF008808) 44.0mm
altezza dell\'apparecchio (EF008809) 55.5mm
profondità dell\'apparecchio (EF008810) 75.0mm
min. profondità della presa per apparecchi (EF012278) -mm
corrente di guasto nominale (EF002358) -mA
