> >>>5SY8104-7 SIEMENS interruttore magnetotermico 230/400 V T 70 mm 25 kA secondo EN 60947-2, 1P, C4
Prodotto precedente Prodotto successivo

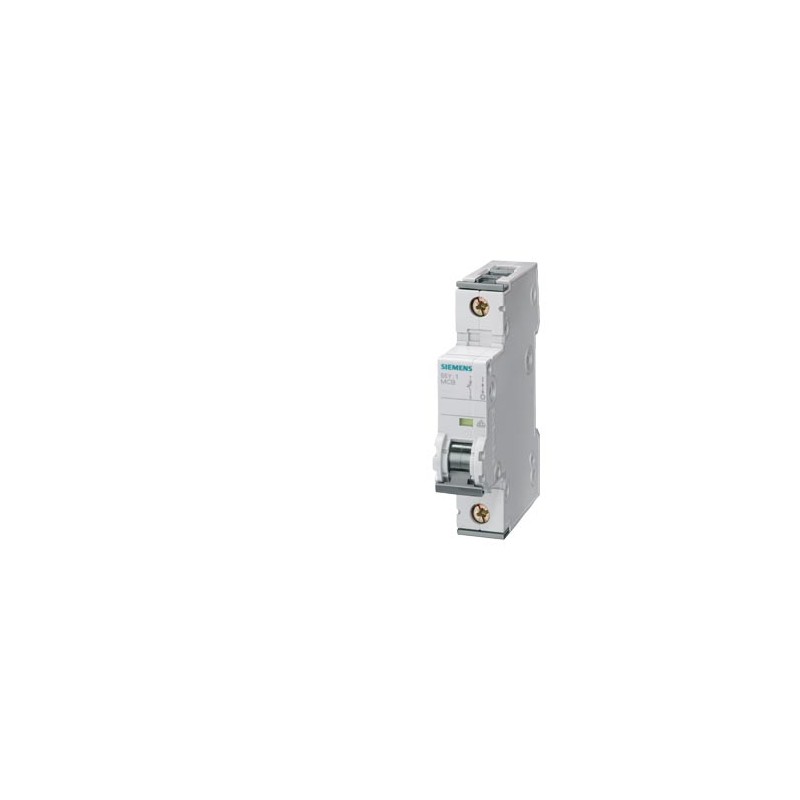

5SY8104-7 SIEMENS interruttore magnetotermico 230/400 V T 70 mm 25 kA secondo EN 60947-2, 1P, C4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SY8104-7 SIEMENS interruttore magnetotermico 230/400 V T 70 mm 25 kA secondo EN 60947-2, 1P, C4

5SY8104-7

SIEMENS

interruttore magnetotermico 230/400 V T=70 mm 25 kA secondo EN 60947-2, 1P, C4

Int aut acces 70mm 25kA 1pole C-4A. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

PROTEZIONI IN BASSA TENSIONE > Interruttori automatici Industriale da 6 kA

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $110.88
Prezzo unitario: $110.88

Quantità Prezzo
1+$110.88
2+$94.87
3+$88.35
4+$88.20
5+$88.20
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Related products

▲

Dettagli

▲


Dati tecnici

interruttore magnetotermico 230/400 V T=70 mm 25 kA secondo EN 60947-2, 1P, C4
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore magnetotermico
Dati tecnici generali
numero di poli1
classe della caratteristica di sgancioC
durata di vita meccanica (cicli di manovra) / tip.10 000
categoria di sovratensioneIII
grado di inquinamento3
Tensione
tipo di tensione / della tensione di impiegoAC
tensione di isolamento (Ui)
● per funzionamento monofase / con AC / valore nominale440 V
● per funzionamento multifase / con AC / valore nominale440 V
tensione di alimentazione / per funzionamento monofase / con AC / valore nominale230 V
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale400 V
tensione di impiego / con DC / valore nominale / max.72 V
Classe di protezione
grado di protezione IPIP20, con conduttori collegati
Capacità di commutazione
potere di interruzione corrente
● con DC / secondo IEC 60947-2 / valore nominale15 kA
● secondo IEC 60947-2 / valore nominale50 kA
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo1,3 W
Elettricità
corrente di impiego
● a 45 °C / valore nominale4 A
● a 50 °C / valore nominale3,88 A
● a 55 °C / valore nominale3,75 A
● con AC / valore nominale4 A
idoneità all'impiegoCostruzione di macchine / Industria
Dettagli
parte integrante del prodotto / conduttore di neutro sezionabileNo
dotazione del prodotto / protezione contro i contatti accidentaliSi
parte integrante del prodotto
● morsetti combinati in altoSi
● morsetti combinati in bassoSi
caratteristica del prodotto
● caratteristiche di interruttore principale secondo EN 60204-1Si
● senza alogeniSi
● piombabileSi
● assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Cortocircuito
potere di interruzione in cortocircuito (Icn)
● con AC / secondo UL 1077 e CSA C22.2 No.2355 kA
Connessioni
sezione di conduttore collegabile / filo rigido
● min.0,75 mm²
● max.35 mm²
sezione di conduttore collegabile / multifilare
● min.0,75 mm²
● max.35 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.0,75 mm²
● max.25 mm²
numero AWG / come sezione di conduttore collegabile codificata
● min.18
● max.4
coppia di serraggio [lbf·in] / con morsetti a vite
● min.22 lbf·in
● max.31 lbf·in
coppia di serraggio / con morsetti a vite
● min.2,5 N·m
● max.3,5 N·m
posizione / del cavo di retequalsiasi
Progettazione meccanica
altezza90 mm
larghezza18 mm
profondità76 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza1
tipo di fissaggioSistema di fissaggio rapido
posizione di montaggioa piacere
peso netto147 g
Condizioni ambientali
influenza della temperatura ambientemax. 95 % fino a 55 °C, max. 55 % fino a 70 °C, max. 35 % fino a 75 °C
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-306
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F

Download e manuali

General Product ApprovalDeclaration of Conformity

Confirmation

UR

Miscellaneous

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
14/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SY8104-7
Descrizioneinterruttore magnetotermico 230/400 V T=70 mm 25 kA secondo EN 60947-2, 1P, C4
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AC
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione95 Giorno / Giorni
Peso netto0,160 Kg
Dimensioni dell'imballo21,00 x 93,00 x 83,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869262949
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5525
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-19-01
eClass7.127-14-19-01
eClass827-14-19-01
eClass927-14-19-01
eClass9.127-14-19-01
ETIM5EC000042
ETIM6EC000042
ETIM7EC000042
ETIM8EC000042
UNSPSC1439-12-16-26
UNSPSC1539-12-16-03

Dati ETIM

ETIM: EC000042 - Interruttore magnetotermico

Valore Unità
tensione di isolamento nominale Ui (EF001366) -V
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1P
corrente di dimensionamento (EF000227) 4A
tensione di dimensionamento (EF000228) 400V
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 50.0kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 50.0kA
tipo di tensione di alimentazione (EF000187) AC/DC
frequenza (EF000416) ['50.0', '50.0']Hz
classe di limitazione energetica (EF002568) 3
adatto per installazione a incasso (EF006573) false
conduttore neutro a connessione (EF005997) false
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 3
dispositivi supplementari possibili (EF008148) true
larghezza in unità di suddivisione (EF002950) 1
profondità di incasso (EF000218) 70.0mm
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) ['-25', '55']°C
sezione conduttore collegabile multifilare (EF007343) ['0.75', '35.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['0.75', '35.0']mm²
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) -kA
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) -kA
