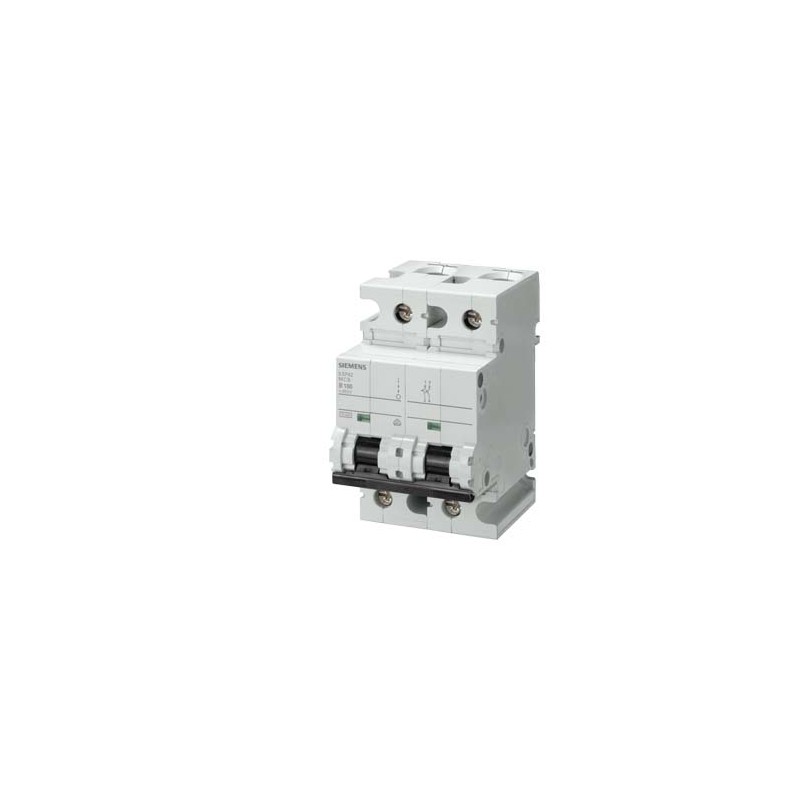

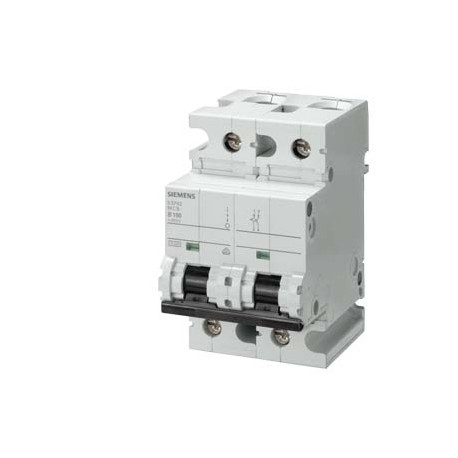

5SP4291-8 SIEMENS Interruttore magnetotermico 400V 10 kA, a 2 poli, D, 100A, P 70mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SP4291-8 SIEMENS Interruttore magnetotermico 400V 10 kA, a 2 poli, D, 100A, P 70mm

5SP4291-8

SIEMENS

Interruttore magnetotermico 400V 10 kA, a 2 poli, D, 100A, P=70mm

Interruttore automatico di potenza, 70mm, accessibile, 10kA, curva D, 3mód., 2 poli, 100A. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori automatici Industriale da 6 kA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $413.99
Prezzo unitario: $413.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Interruttore magnetotermico 400V 10 kA, a 2 poli, D, 100A, P=70mm
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore magnetotermico
esecuzione del prodottoInterruttore magnetotermico 5SP
Dati tecnici generali
numero di poli2
classe della caratteristica di sgancioD
durata di vita meccanica (cicli di manovra) / tip.10 000
categoria di sovratensione3
grado di inquinamento3
Tensione
tipo di tensione / della tensione di impiegoAC
tensione di isolamento (Ui)
● con AC / valore nominale440 V
● per funzionamento multifase / con AC / valore nominale440 V
Tensione di alimentazione
tensione di alimentazione / con AC / valore nominale400 V
Classe di protezione
grado di protezione IPIP20, con conduttori collegati, IP40, nella parte della leva di comando con copertura del quadro di distribuzione
Capacità di commutazione
potere di interruzione corrente
● secondo EN 60898 / valore nominale10 kA
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo8 W
Elettricità
corrente di impiego
● a 30 °C / valore nominale100 A
● a 40 °C / valore nominale95 A
● a 45 °C / valore nominale92 A
● a 50 °C / valore nominale89,5 A
● a 55 °C / valore nominale87 A
● a 60 °C / valore nominale84 A
● con AC / valore nominale100 A
Dettagli
dotazione del prodotto / protezione contro i contatti accidentaliSi
parte integrante del prodotto
● morsetti femmina in altoSi
● morsetti femmina in bassoSi
caratteristica del prodotto
● caratteristiche di interruttore principale secondo EN 60204-1Si
● senza alogeniSi
● piombabileSi
● assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.25 mm²
● max.50 mm²
sezione di conduttore collegabile / multifilare
● min.25 mm²
● max.50 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.25 mm²
● max.35 mm²
numero AWG / come sezione di conduttore collegabile codificata
● min.3
● max.1
coppia di serraggio [lbf·in] / con morsetti a vite
● min.22,1 lbf·in
● max.31 lbf·in
coppia di serraggio / con morsetti a vite
● min.2,5 N·m
● max.3,5 N·m
posizione / del cavo di retequalsiasi
Progettazione meccanica
altezza90 mm
larghezza54 mm
profondità76 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza3
tipo di fissaggioFissaggio su guida DIN e fissaggio a vite
posizione di montaggioa piacere
peso netto513 g
Condizioni ambientali
influenza della temperatura ambientemax. 95 % di umidità relativa
resistenza agli urti / secondo IEC 60068-2-27150 m/s² con semisinusoide 11 ms
resistenza a vibrazioni / secondo IEC 60068-2-650m/s² a 25 ...... 35 Hz (4 s)
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009FC

Download e manuali

General Product Approval

CEBEC

CCC

Confirmation

UR

VDE

EAC

Declaration of ConformityTest CertificatesMarine / Shippingother

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

DNV-GL

Miscellaneous

RailwayDangerous Good

Confirmation

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
13/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SP4291-8
DescrizioneInterruttore magnetotermico 400V 10 kA, a 2 poli, D, 100A, P=70mm
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AA
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione30 Giorno / Giorni
Peso netto0,515 Kg
Dimensioni dell'imballo96,00 x 59,00 x 84,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869195339
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5517
Group CodeP310
Paese d'origineTurchia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-19-01
eClass7.127-14-19-01
eClass827-14-19-01
eClass927-14-19-01
eClass9.127-14-19-01
ETIM5EC000042
ETIM6EC000042
ETIM7EC000042
ETIM8EC000042
UNSPSC1439-12-16-26
UNSPSC1539-12-16-03

Dati ETIM

ETIM: EC000042 - Interruttore magnetotermico

Valore Unità
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
caratteristica di intervento (EF000889) D
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2P
corrente di dimensionamento (EF000227) 100A
tensione di dimensionamento (EF000228) 400V
tensione di isolamento nominale Ui (EF001366) 440V
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 10.0kA
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 10.0kA
tipo di tensione di alimentazione (EF000187) AC
frequenza (EF000416) ['50.0', '50.0']Hz
classe di limitazione energetica (EF002568) -
adatto per installazione a incasso (EF006573) false
conduttore neutro a connessione (EF005997) false
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 3
dispositivi supplementari possibili (EF008148) true
larghezza in unità di suddivisione (EF002950) 3
profondità di incasso (EF000218) 70.0mm
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) ['-25', '55']°C
sezione conduttore collegabile multifilare (EF007343) ['25.0', '50.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['25.0', '50.0']mm²
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) -kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) -kA
