> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Interruttori automatici Industriale da 6 kA>5SP3780 SIEMENS interruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A
Prodotto precedente Prodotto successivo

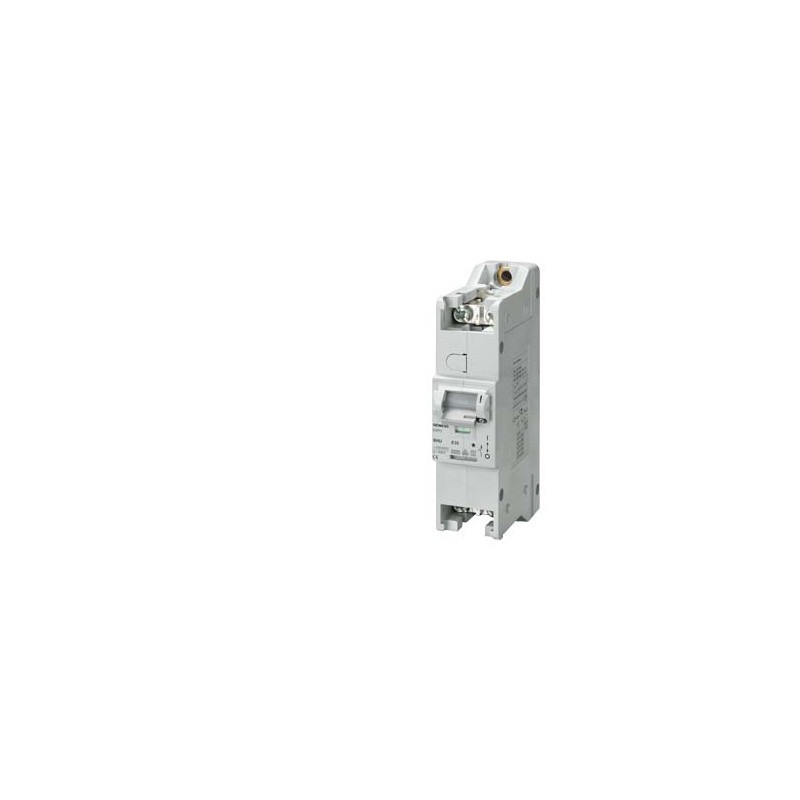

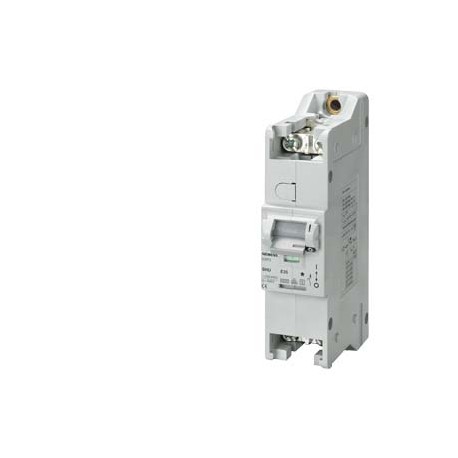

5SP3780 SIEMENS interruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SP3780 SIEMENS interruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A

5SP3780

SIEMENS

interruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore automatico di linea principale

PROTEZIONI IN BASSA TENSIONE > Interruttori automatici Industriale da 6 kA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC001047 - Interruttore automatico di linea principale

Valore Unità
caratteristica di intervento (EF000889) E
numero di poli (EF001391) 1
corrente di dimensionamento (EF000227) 80A
tensione di dimensionamento (EF000228) 230V
tensione di isolamento nominale Ui (EF001366) 690V
potere di interruzione nominale (EF002563) 25.0kA
conduttore neutro a connessione (EF005997) false
frequenza (EF000034) 50Hz
categoria di sovratensione (EF002569) 4
grado di inquinamento (EF002570) 3
resistenza nominale a tensione impulsiva (EF002578) 6.0kV
dimensione (secondo DIN 43880) (EF002565) -
tipo di montaggio (EF000003) Guida DIN
grado di protezione (IP) (EF005474) IP20


interruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore magnetotermico
esecuzione del prodottoInterruttore magnetotermico generale
Dati tecnici generali
Numero di poli1
numero di poli / nota1P
Classe della caratteristica di sgancioE
interruttore di potenza / [nicht versorgt - Grundtyp]5SP3
Durata di vita meccanica (cicli di manovra) / tip.20 000
Categoria di sovratensioneIV
Grado di inquinamento3
Tensione
Tensione di isolamento / valore nominale690 V
Tensione di tenuta a impulso / valore nominale6 kV
Tensione di alimentazione
Corrente di impiego / con AC / valore nominale80 A
Tensione di alimentazione / con AC / valore nominale230 V
Tensione di impiego / valore nominale
● min.110 V
● max.440 V
Frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP20, con conduttori collegati
Capacità di commutazione
Potere di interruzione corrente
● valore nominale25 kA
● secondo EN 60898 / valore nominale25 kA
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo13,5 W
Idoneità all'impiegoEdilizia residenziale / Infrastruttura
Dettagli
Parte integrante del prodotto
● morsetti a sellaSì
Caratteristica del prodotto
● Caratteristiche di interruttore principale secondo EN 60204-1Sì
● piombabileSì
Visualizzazione e funzionamento
Esecuzione della visualizzazione / per indicazione della posizione di commutazioneOFF = verde, ON = rosso
Connessioni
Sezione di conduttore collegabile / filo rigido
● min.2,5 mm²
● max.50 mm²
Sezione di conduttore collegabile / multifilare
● min.2,5 mm²
● max.70 mm²
Sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.2,5 mm²
● max.50 mm²
Posizione / del cavo di retequalsiasi
Progettazione meccanica
altezza145 mm
profondità91 mm
Profondità / della custodia92 mm
Numero delle unità modulari di larghezza2
Tipo di fissaggioguida profilata
Tipo di fissaggio / altro montaggio / NotaCon accessori su guida DIN da 35 mm o su sbarre collettrici o fissaggio a vite
peso netto492 g
Condizioni ambientali
Resistenza agli urti30 g, min. 3 colpi, durata del colpo 11 ms
Resistenza a vibrazioni / secondo IEC 60068-2-62 g, 20 cicli di frequenza fino a 15 Hz
Temperatura ambiente
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F
Declaration of Conformity

EC/EU-Declaration of Conformity

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)5SP3780
Descrizioneinterruttore magnetotermico generale (SHU), selettivo, a 1 polo, 80A
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 30.04.20
Note
Further information about local contact: www.siemens.com/lowvoltage/contact
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AE
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione50 Giorno / Giorni
Peso netto0,525 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo110,00 x 200,00 x 130,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869068558
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5508
Group CodeP310
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.14
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM4EC001047
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SP3780 5SP3780 IT_5SP3780.pdf 126 Kbytes 5SP3780 5SP3780 IT_5SP3780.pdf
