> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Interruttori automatici Industriale da 6 kA>5SP3225-3 SIEMENS interruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V
Prodotto precedente Prodotto successivo

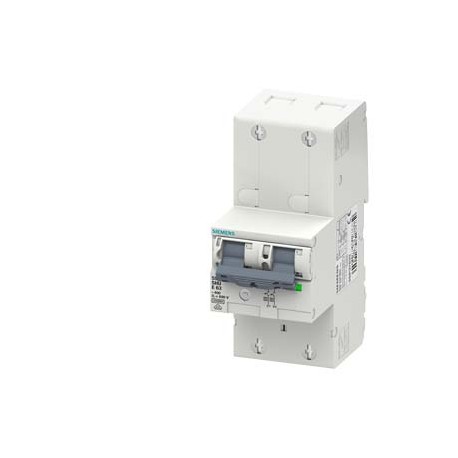

5SP3225-3 SIEMENS interruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SP3225-3 SIEMENS interruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V

5SP3225-3

SIEMENS

interruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V

INT. AUT. MAGNETERMICO PPAL. (SHU), 2 POLI, E 25, 400V. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore automatico di linea principale

PROTEZIONI IN BASSA TENSIONE > Interruttori automatici Industriale da 6 kA

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $296.12
Prezzo unitario: $296.12

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Dettagli

▲


Dati tecnici

interruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore magnetotermico
esecuzione del prodottoInterruttore magnetotermico generale
esecuzione del dispositivo di bloccoCursore di blocco integrato, possibilità di blocco mediante lucchetto, piombino a filo e fascetta serracavi
Dati tecnici generali
numero di poli2
classe della caratteristica di sgancioE
durata di vita meccanica (cicli di manovra) / tip.20 000
categoria di sovratensioneIV
grado di inquinamento3
Tensione
tensione di isolamento (Ui) / valore nominale690 V
tensione di tenuta a impulso / valore nominale6 kV
Tensione di alimentazione
tensione di alimentazione / con AC / valore nominale400 V
tensione di impiego / valore nominale
● min.110 V
● max.440 V
frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP40, con conduttori collegati
Capacità di commutazione
potere di interruzione corrente
● valore nominale25 kA
● secondo EN 60898 / valore nominale25 kA
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo6,5 W
Elettricità
corrente di impiego
● a 30 °C / valore nominale25 A
● a 40 °C / valore nominale23,75 A
● a 45 °C / valore nominale23,125 A
● a 50 °C / valore nominale22,5 A
● a 55 °C / valore nominale21,875 A
● con AC / valore nominale25 A
idoneità all'impiegoEdilizia residenziale / Infrastruttura
Dettagli
parte integrante del prodotto
● alimentazione ai morsetti serracavoSi
● morsetti a sellaSi
caratteristica del prodotto
● caratteristiche di interruttore principale secondo EN 60204-1Si
● piombabileSi
Visualizzazione e funzionamento
esecuzione della visualizzazione / per indicazione della posizione di commutazioneOFF = verde, ON = rosso
Connessioni
sezione di conduttore collegabile / del morsetto serracavo
● filo rigido / min.2,5 mm²
● filo rigido / max.50 mm²
● multifilare / min.2,5 mm²
● multifilare / max.50 mm²
sezione di conduttore collegabile / filo rigido
● min.2,5 mm²
● max.50 mm²
sezione di conduttore collegabile / multifilare
● min.2,5 mm²
● max.50 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.2,5 mm²
● max.50 mm²
posizione / del cavo di retequalsiasi
Progettazione meccanica
altezza128 mm
profondità76,3 mm
profondità / della custodia76,3 mm
numero delle unità modulari di larghezza3
tipo di fissaggioguida profilata
peso netto700 g
Condizioni ambientali
resistenza agli urti30 g, min. 3 colpi, durata del colpo 11 ms
resistenza a vibrazioni / secondo IEC 60068-2-62 g, 20 cicli di frequenza fino a 15 Hz
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
02/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SP3225-3
Descrizioneinterruttore magnetotermico generale (SHU), a 2 poli, E 25, 400V
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AE
Metal FactorL-A-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,753 Kg
Dimensioni dell'imballo130,00 x 145,00 x 157,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869496818
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5508
Group CodeP310
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.14
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047
ETIM8EC001047

Dati ETIM

ETIM: EC001047 - Interruttore automatico di linea principale

Valore Unità
caratteristica di intervento (EF000889) E
numero di poli (EF001391) 2
corrente di dimensionamento (EF000227) 25A
tensione di dimensionamento (EF000228) 400V
tensione di isolamento nominale Ui (EF001366) 690V
potere di interruzione nominale (EF002563) 25.0kA
conduttore neutro a connessione (EF005997) false
frequenza (EF000034) 50Hz
categoria di sovratensione (EF002569) 4
grado di inquinamento (EF002570) 3
resistenza nominale a tensione impulsiva (EF002578) 6.0kV
dimensione (secondo DIN 43880) (EF002565) -
tipo di montaggio (EF000003) Guida DIN
grado di protezione (IP) (EF005474) IP40
