SIEMENSPROTEZIONI IN BASSA TENSIONEDIFFERENZIALI INDUSTRIALE DA 80 A E BLOCCHI DIFFERENZIALI 5SM25SM3748-6 SIEMENS interruttore differenziale a 4 poli, tipo A, In: 100 A, 500 mA, Un AC: 400 V

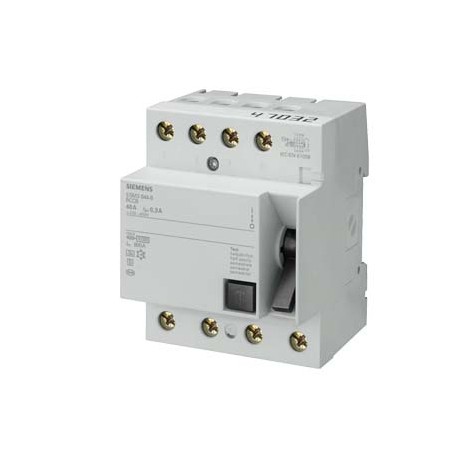

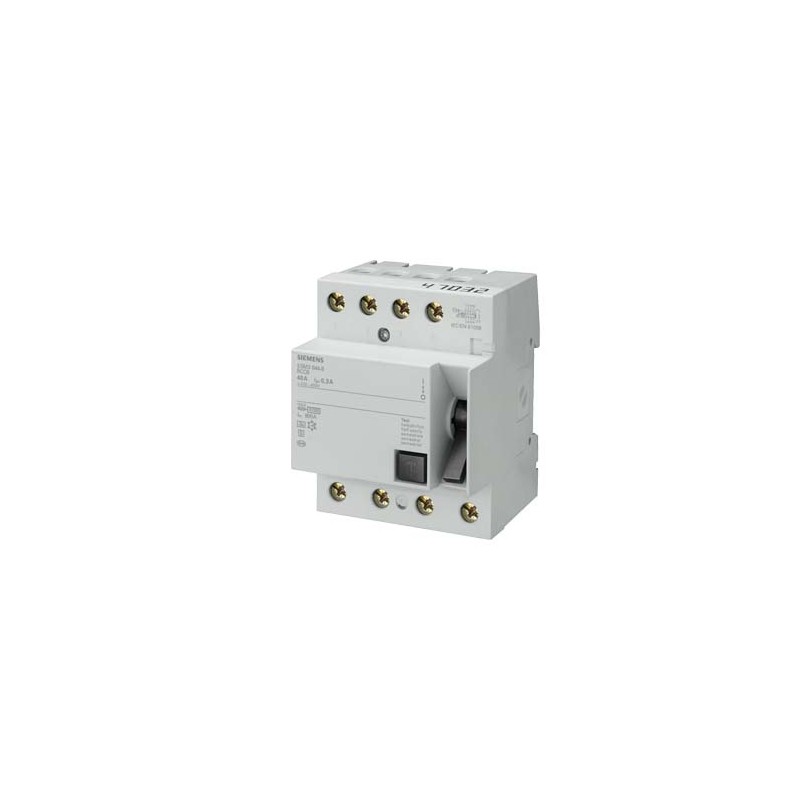

SIEMENS 5SM3748-6 5SM3748-6 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

5SM3748-6 SIEMENS interruttore differenziale a 4 poli, tipo A, In: 100 A, 500 mA, Un AC: 400 V

Riferimento: 5SM3748-6

Produttore: SIEMENS

Descrizione:

interruttore differenziale a 4 poli, tipo A, In: 100 A, 500 mA, Un AC: 400 V
INTERRUTTORE DIFFERENZIALE TIPO A PSE/SSF 100A 3+N-POL IFN 500MA 400V 4MW. Restituzione e cancellazione limitate. Controlla le condizioni.

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
  • SIEMENS > PROTEZIONI IN BASSA TENSIONE > Differenziali industriale da 80 A e blocchi differenziali 5SM2

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

interruttore differenziale a 4 poli, tipo A, In: 100 A, 500 mA, Un AC: 400 V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore differenziale
esecuzione del prodottoIntervento istantaneo
Dati tecnici generali
numero di poli4
grandezza costruttiva per apparecchi di installazione da incasso / secondo DIN 438801
durata di vita meccanica (cicli di manovra) / tip.10 000
resistenza a corrente di cortocircuito10 kA
funzione di commutazione / ritardo di breve durataNo
categoria di sovratensioneIII
Tensione di alimentazione
tensione di alimentazione / per dispositivo di prova / min.100 V
campo di valori / della frequenza della tensione di alimentazione50 Hz
campo di valori / della frequenza di impiego50 Hz
campo di valori / della tensione di alimentazione / con AC400 V
Classe di protezione
grado di protezione IPIP20, per installazione in quadro di distribuzione, con conduttori collegati
Capacità di commutazione
potere di interruzione corrente
● secondo EN 60898 / valore nominale1 kA
● secondo IEC 61008-1 / valore nominale1 kA
Dissipazione
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo8,9 W
● max.26,7 W
Elettricità
corrente di guasto per sgancio / valore nominale500 mA
corrente di impiego
● con AC / valore nominale100 A
tipo di corrente di guastoA
resistenza di tenuta ad impulso di corrente / valore nominale1 kA
Dettagli
caratteristica del prodotto / assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.2,5 mm²
● max.50 mm²
sezione di conduttore collegabile / multifilare
● min.2,5 mm²
● max.50 mm²
coppia di serraggio / con morsetti a vite
● min.3 N·m
● max.4 N·m
posizione / del cavo di retein alto o in basso
Progettazione meccanica
altezza90 mm
larghezza72 mm
profondità77 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza4
tipo di fissaggioGuida DIN (REG)
posizione di montaggioa piacere
peso netto519 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.45 °C
temperatura ambiente / durante l'immagazzinaggio
● min. ammissibile-40 °C
● max. ammissibile75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Dangerous Good

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SM3748-6
Descrizioneinterruttore differenziale a 4 poli, tipo A, In: 100 A, 500 mA, Un AC: 400 V
Famiglia ProdottoInterruttori differenziali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AH
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,508 Kg
Dimensioni dell'imballo117,00 x 115,00 x 90,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869199634
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5511
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-22-01
eClass7.127-14-22-01
eClass827-14-22-01
eClass927-14-22-01
eClass9.127-14-22-01
ETIM5EC000003
ETIM6EC000003
ETIM7EC000003
ETIM8EC000003
UNSPSC1439-12-16-26
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000003 - Interruttore differenziale

Valore Unità
numero di poli (EF001391) 4
tensione di dimensionamento (EF000228) 400V
corrente di dimensionamento (EF000227) 100A
corrente di guasto nominale (EF002358) 0.5mA
tensione di isolamento nominale Ui (EF001366) -V
tipo di montaggio (EF000003) Guida DIN
tipo di corrente di guasto (EF002560) A
tipo selettivo (EF002561) false
tipo con ritardo breve (EF003604) false
resistenza a corto circuito (Icw) (EF002562) 10.0kA
resistenza a corrente impulsiva (EF002564) 1.0kA
frequenza (EF005455) 50 Hz
dispositivi supplementari possibili (EF008148) true
con dispositivo di bloccaggio (EF007385) true
grado di protezione (IP) (EF005474) IP20
larghezza in unità di suddivisione (EF002950) 4
profondità di incasso (EF000218) 70.0mm
temperatura ambiente durante il funzionamento (EF007515) ['-25', '45']°C
grado di inquinamento (EF002570) -
sezione conduttore collegabile multifilare (EF007343) ['2.5', '50.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['2.5', '50.0']mm²
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
