> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Differenziali industriale da 80 A e blocchi differenziali 5SM2>5SM3648-0 SIEMENS interruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V
Prodotto precedente Prodotto successivo

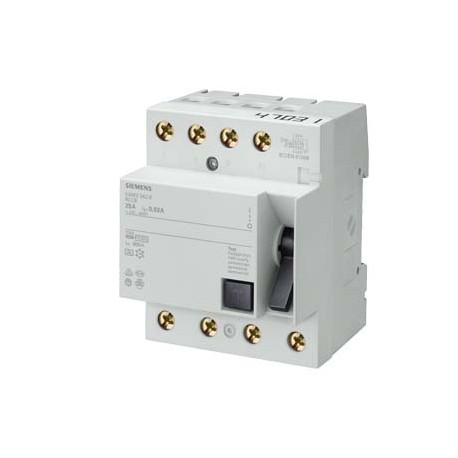

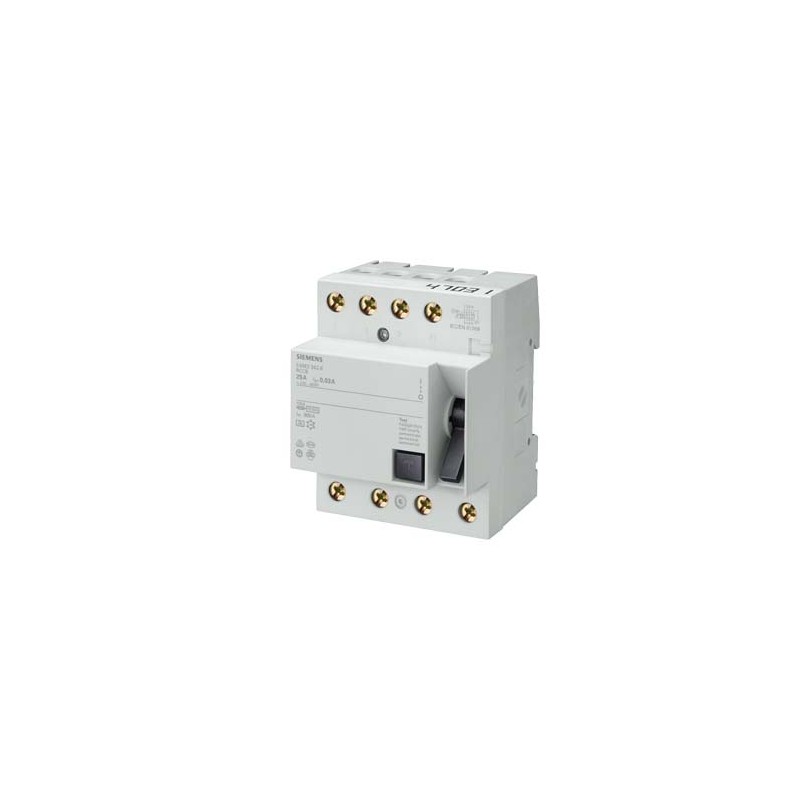

5SM3648-0 SIEMENS interruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SM3648-0 SIEMENS interruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V

5SM3648-0

SIEMENS

interruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V

Interruttore differenziale, à4pôles , tipo AC, In: 100 A, 300 mA, One AC: 400 V. Reso e annullamento limitati. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Differenziali industriale da 80 A e blocchi differenziali 5SM2

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore differenziale
esecuzione del prodottoIntervento istantaneo
Dati tecnici generali
numero di poli4
grandezza costruttiva per apparecchi di installazione da incasso / secondo DIN 438801
durata di vita meccanica (cicli di manovra) / tip.10 000
resistenza a corrente di cortocircuito10 kA
funzione di commutazione / ritardo di breve durataNo
categoria di sovratensioneIII
Tensione di alimentazione
tensione di alimentazione / per dispositivo di prova / min.195 V
campo di valori / della frequenza della tensione di alimentazione50 Hz
campo di valori / della frequenza di impiego50 Hz
campo di valori / della tensione di alimentazione / con AC400 V
Classe di protezione
grado di protezione IPIP20, per installazione in quadro di distribuzione, con conduttori collegati
Capacità di commutazione
potere di interruzione corrente
● secondo EN 60898 / valore nominale1 kA
● secondo IEC 61008-1 / valore nominale1 kA
Dissipazione
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo8,9 W
Elettricità
corrente di guasto per sgancio / valore nominale300 mA
corrente di impiego
● con AC / valore nominale100 A
tipo di corrente di guastoAC
Dettagli
caratteristica del prodotto / assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.2,5 mm²
● max.50 mm²
sezione di conduttore collegabile / multifilare
● min.2,5 mm²
● max.50 mm²
coppia di serraggio / con morsetti a vite
● min.3 N·m
● max.4 N·m
posizione / del cavo di retein alto o in basso
Progettazione meccanica
profondità di incasso70 mm
numero delle unità modulari di larghezza4
tipo di fissaggioGuida DIN (REG)
posizione di montaggioa piacere
peso netto530 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-5 °C
● max.45 °C
temperatura ambiente / durante l'immagazzinaggio
● min. ammissibile-40 °C
● max. ammissibile75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

Miscellaneous

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Miscellaneous

otherDangerous Good

Miscellaneous

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
12/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SM3648-0
Descrizioneinterruttore differenziale a 4 poli, Tipo AC, In: 100 A, 300 mA, Un AC: 400 V
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AI
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,521 Kg
Dimensioni dell'imballo117,00 x 115,00 x 90,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869199665
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5510
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
Non disponibile

Dati ETIM

ETIM: EC000003 - Interruttore differenziale

Valore Unità
numero di poli (EF001391) 4
tensione di dimensionamento (EF000228) 400V
corrente di dimensionamento (EF000227) 100A
corrente di guasto nominale (EF002358) 0.3mA
tensione di isolamento nominale Ui (EF001366) -V
tipo di montaggio (EF000003) Guida DIN
tipo di corrente di guasto (EF002560) AC
tipo selettivo (EF002561) false
tipo con ritardo breve (EF003604) false
resistenza a corto circuito (Icw) (EF002562) 10.0kA
frequenza (EF005455) 50 Hz
dispositivi supplementari possibili (EF008148) true
con dispositivo di bloccaggio (EF007385) true
grado di protezione (IP) (EF005474) IP20
larghezza in unità di suddivisione (EF002950) 4
profondità di incasso (EF000218) 70.0mm
temperatura ambiente durante il funzionamento (EF007515) ['-5', '45']°C
grado di inquinamento (EF002570) -
sezione conduttore collegabile multifilare (EF007343) ['2.5', '50.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['2.5', '50.0']mm²
resistenza a corrente impulsiva (EF002564) -kA
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
