SIEMENSPROTEZIONI IN BASSA TENSIONEDIFFERENZIALI INDUSTRIALE DA 80 A E BLOCCHI DIFFERENZIALI 5SM25SM2425-6 SIEMENS blocco differenziale, a 2 poli, tipo A, In: 63 A, 100 mA, Un AC: 230 V, per 5SY

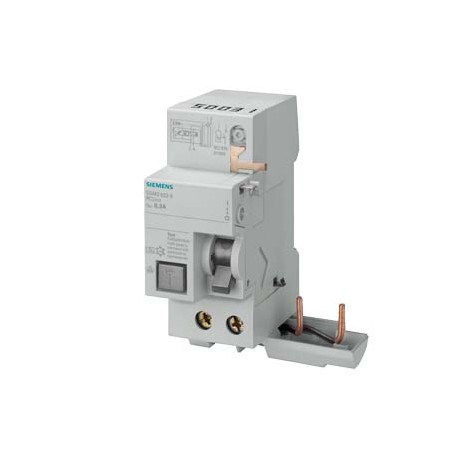

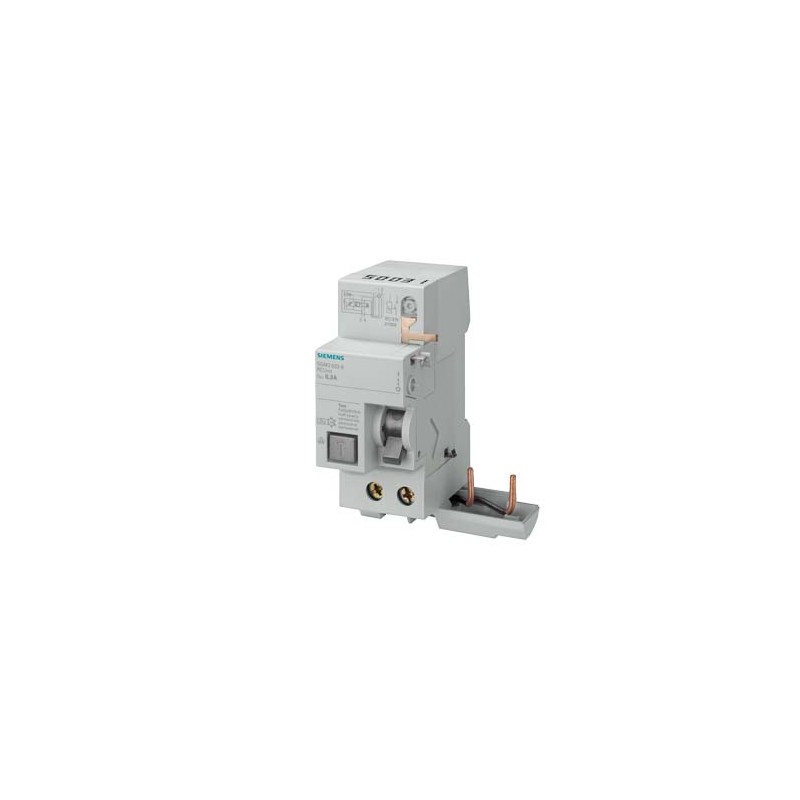

SIEMENS 5SM2425-6 5SM2425-6 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

5SM2425-6 SIEMENS blocco differenziale, a 2 poli, tipo A, In: 63 A, 100 mA, Un AC: 230 V, per 5SY

Riferimento: 5SM2425-6

Produttore: SIEMENS

Descrizione:

blocco differenziale, a 2 poli, tipo A, In: 63 A, 100 mA, Un AC: 230 V, per 5SY
Blocco differenziale p / automatico 5SY di 70mm, tipo A (pulsante), 230V AC, 0,3... 63A, 2 poli, 100 mA. Restituzione e cancellazione limitate. Controlla le condizioni.

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
  • SIEMENS > PROTEZIONI IN BASSA TENSIONE > Differenziali industriale da 80 A e blocchi differenziali 5SM2

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 408,14 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-6 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

blocco differenziale, a 2 poli, tipo A, In: 63 A, 100 mA, Un AC: 230 V, per 5SY
Versione
marca del prodottoSENTRON
numero di poli2
durata di vita meccanica (cicli di manovra) / tip.10 000
categoria di sovratensioneIII
grado di inquinamento2
tensione di isolamento (Ui) / valore nominale460 V
tensione di tenuta a impulso / valore nominale4 000 V
funzione di protezione / sgancio erratoSi
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo3 W
● max.6 W
corrente di guasto per sgancio / valore nominale100 mA
corrente di impiego
● a 40 °C / valore nominale58,6 A
● a 45 °C / valore nominale58,59 A
● a 50 °C / valore nominale56,7 A
● a 55 °C / valore nominale54,81 A
● a 60 °C / valore nominale53,55 A
● a 65 °C / valore nominale52,29 A
● a 70 °C / valore nominale50,4 A
● con AC / valore nominale63 A
resistenza di tenuta ad impulso di corrente / valore nominale1 kA
caratteristica del prodotto
● ritardo alla disinserzione impostabileNo
● corrente di guasto nominale impostabileNo
● piombabileNo
sezione di conduttore collegabile / filo rigido
● min.1,5 mm²
● max.25 mm²
sezione di conduttore collegabile / multifilare
● min.1,5 mm²
● max.25 mm²
coppia di serraggio / con morsetti a vite
● min.2,5 N·m
● max.3 N·m
altezza90 mm
larghezza71 mm
profondità70 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza2
posizione di montaggioa piacere
peso netto207 g
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.45 °C
temperatura ambiente / durante l'immagazzinaggio
● min. ammissibile-40 °C
● max. ammissibile75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028
codice di riferimento
● secondo EN 61346-2F

Download e manuali

● secondo IEC 81346-2:2009F
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
05/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SM2425-6
Descrizioneblocco differenziale, a 2 poli, tipo A, In: 63 A, 100 mA, Un AC: 230 V, per 5SY
Famiglia ProdottoBlocchi differenziali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AH
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,199 Kg
Dimensioni dell'imballo106,00 x 76,00 x 81,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869194110
UPC040892868685
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5511
Group CodeP310
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-22-01
eClass7.127-14-22-01
eClass827-14-22-01
eClass927-14-22-01
eClass9.127-14-22-01
ETIM5EC000003
ETIM6EC000003
ETIM7EC000003
ETIM8EC000003
IDEA44875
UNSPSC1439-12-16-26
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000003 - Interruttore differenziale

Valore Unità
numero di poli (EF001391) 2
tensione di dimensionamento (EF000228) 230V
corrente di dimensionamento (EF000227) 63A
corrente di guasto nominale (EF002358) 0.1mA
tensione di isolamento nominale Ui (EF001366) 460V
resistenza di tensione ad impulso nominale Uimp (EF011980) 4.0kV
tipo di montaggio (EF000003) Guida DIN
tipo di corrente di guasto (EF002560) A
tipo selettivo (EF002561) false
tipo con ritardo breve (EF003604) false
resistenza a corrente impulsiva (EF002564) 1.0kA
frequenza (EF005455) 50 Hz
dispositivi supplementari possibili (EF008148) true
con dispositivo di bloccaggio (EF007385) false
grado di protezione (IP) (EF005474) IP20
larghezza in unità di suddivisione (EF002950) 2
profondità di incasso (EF000218) 70.0mm
temperatura ambiente durante il funzionamento (EF007515) ['-25', '45']°C
grado di inquinamento (EF002570) 2
sezione conduttore collegabile multifilare (EF007343) ['1.5', '25.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['1.5', '25.0']mm²
resistenza a corto circuito (Icw) (EF002562) -kA
