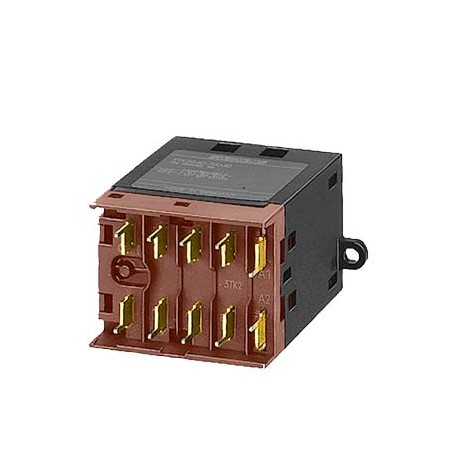

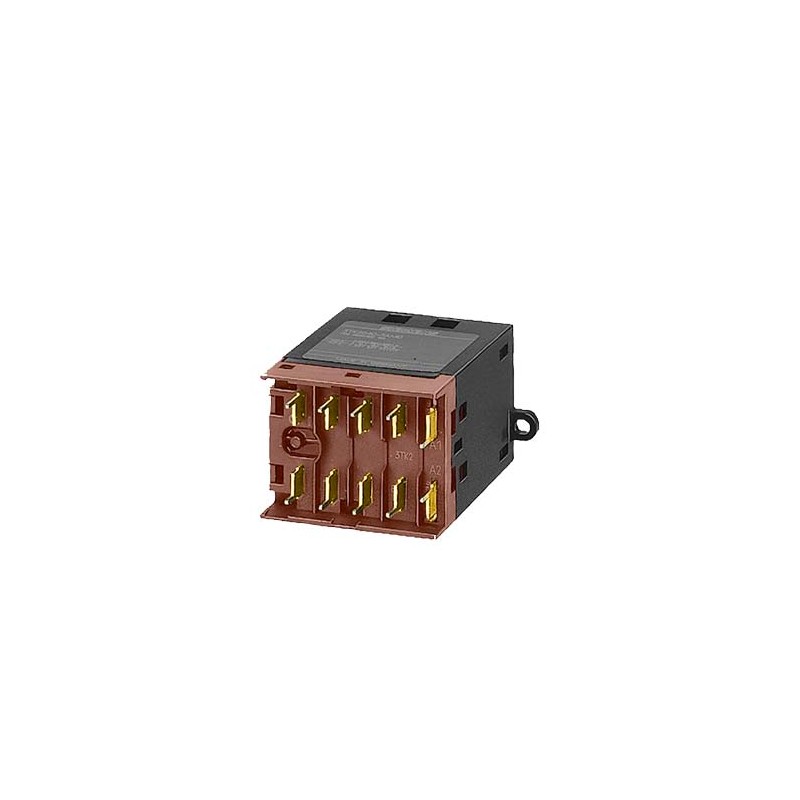

3TH2022-6AP0 SIEMENS contattore ausiliario, 22E, EN 50011, 2 NO + 2 NC, attacco a saldare fissaggio a vite (.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TH2022-6AP0 SIEMENS contattore ausiliario, 22E, EN 50011, 2 NO + 2 NC, attacco a saldare fissaggio a vite (..

3TH2022-6AP0

SIEMENS

contattore ausiliario, 22E, EN 50011, 2 NO + 2 NC, attacco a saldare fissaggio a vite (diagonale) comando in AC AC 230 V 50 Hz, 277 V, 60 Hz !!! prodotto di fine serie!!! Il successore è SIRIUS 3RH21

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contattore ausiliario

CONTROLLO E CONTATTORI > Contattori ausiliari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC000196 - Contattore ausiliario

Valore Unità
tipo di montaggio (EF000003) -
comando manuale possibile (EF005881) -
interfaccia (EF000594) -
con indicatore a LED (EF005950) -
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) AC
corrente d’esercizio nominale Ie, 400 V (EF001378) 3A
tipo di collegamento circuito elettrico ausiliario (EF006820) altri
numero di contatti ausiliari, contatti di riposo (EF001377) 2
numero di contatti ausiliari, contatti di chiusura (EF001376) 2
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) 0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) 0
numero di contatti ausiliari, invertitori (EF003531) 0
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V


contattore ausiliario, 22E, EN 50011, 2 NO + 2 NC, attacco a saldare fissaggio a vite (diagonale) comando in AC AC 230 V 50 Hz, 277 V, 60 Hz !!! prodotto di fine serie!!! Il successore è SIRIUS 3RH21
denominazione del prodottoContattore ausiliario
designazione del tipo di prodotto3TH2
Grandezza costruttiva del contattore0
grado di protezione IP lato frontaleIP00
codice di riferimento secondo IEC 81346-2:2009K
temperatura ambiente
● durante l'esercizio-25 ... +55 °C
Tipo di tensione della tensione di alimentazione di comandoAC
● Tensione di alimentazione di comando con AC a 50 Hz valore nominale230 V
● Tensione di alimentazione di comando con AC a 60 Hz valore nominale277 V
Frequenza della tensione di alimentazione comando
● 1 valore nominale50 Hz
● 2 valore nominale60 Hz
● numero dei contatti nC per contatti ausiliari2
● Numero dei contatti NC per contatti ausiliari con commutazione ritardata0
● Numero dei contatti NC per contatti ausiliari con commutazione ritardata0
● Numero dei contatti NC per contatti ausiliari con commutazione in sovrapposizione0
● numero dei contatti nO per contatti ausiliari2
● Numero dei contatti NO per contatti ausiliari con commutazione ritardata0
● Numero dei contatti NO per contatti ausiliari con commutazione in anticipo0
● Numero dei contatti NO per contatti ausiliari con commutazione in sovrapposizione0
numero dei contatti CO per contatti ausiliari0
Numero e lettera di riconoscimento contatti22 E
corrente di impiego con AC-15
● con 230 V valore nominale4 A
● con 400 V valore nominale3 A
tipo di fissaggiofissaggio a vite
altezza36 mm
larghezza50 mm
profondità63 mm
esecuzione del collegamento elettrico per circuito ausiliario e di comandoconnessione con pin a saldare
valore B10 per alto tasso di richiesta secondo SN 31920400 000; con 0,3 x Ie
valore T1 per intervallo di proof test o durata d'utilizzo secondo IEC 6150820 y
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:25/08/2020


Prodotto
Numero Articolo (MFN)3TH2022-6AP0
Descrizionecontattore ausiliario, 22E, EN 50011, 2 NO + 2 NC, attacco a saldare fissaggio a vite (diagonale) comando in AC AC 230 V 50 Hz, 277 V, 60 Hz !!! prodotto di fine serie!!! Il successore è SIRIUS 3RH21
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM490:Start of final Year of support
PLM Effective DateProdotto cancellato a partire dal: 01.10.19
Note
Prodotto cancellato senza possibilità di sostituzione
Per maggiori informazioni contattare il proprio referente Siemens
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PG / 41A
Metal FactorLDO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzioneA richiesta
Peso netto0,173 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo48,00 x 62,00 x 66,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209203389
UPCNon disponibile
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5800
Group CodeR711
Paese d'origineTurchia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
Non disponibile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3TH2022-6AP0 3TH2022-6AP0 IT_3TH2022-6AP0.pdf 112 Kbytes 3TH2022-6AP0 3TH2022-6AP0 IT_3TH2022-6AP0.pdf
