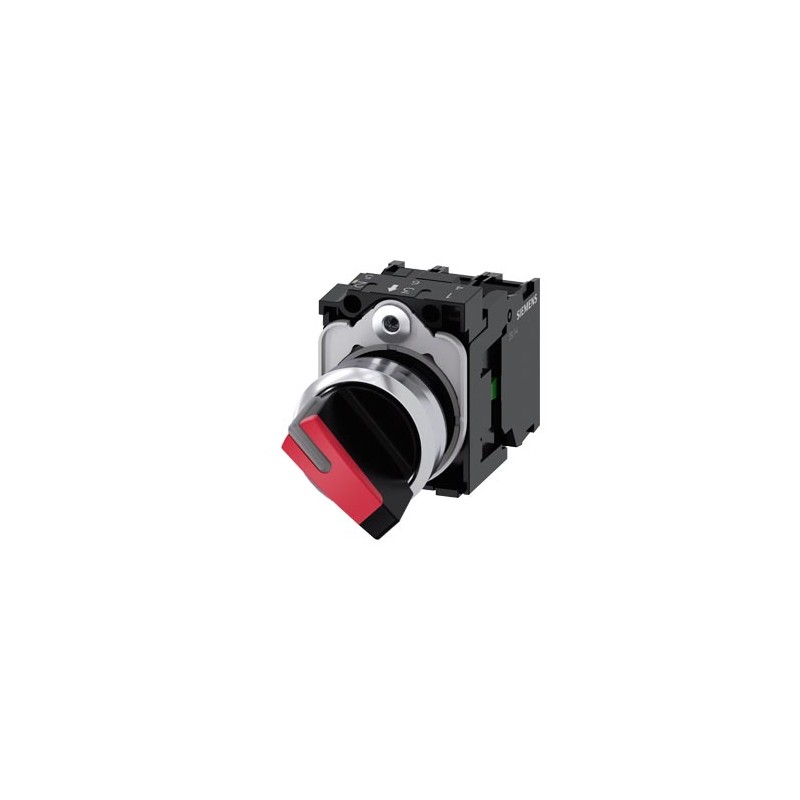

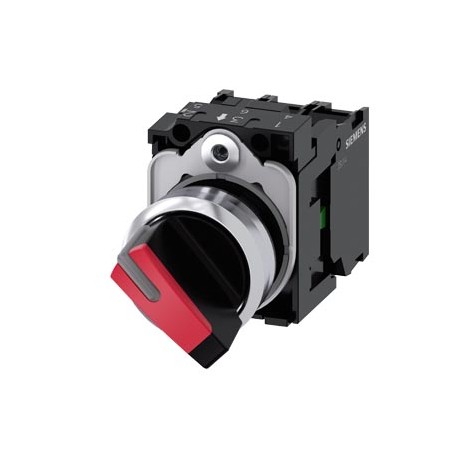

3SU1152-2BF20-1MA0 SIEMENS selettore, luminoso, 22 mm, rotondo, in metallo, lucido, rosso, selettore, corto,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1152-2BF20-1MA0 SIEMENS selettore, luminoso, 22 mm, rotondo, in metallo, lucido, rosso, selettore, corto,..

3SU1152-2BF20-1MA0

SIEMENS

selettore, luminoso, 22 mm, rotondo, in metallo, lucido, rosso, selettore, corto, 2 posizioni di commutazione O-I, permanente, angolo di comando 90°, 10:30 h/13:30 h, con supporto, 1 NO, 1 NC, LED rosso, AC/DC 24 V, morsetti a vite

selettore, illuminabile, 22 mm, rotondo, metallo, lucido, bianco, selettore, corto, 2 posizioni O-I, sostenuto, angolo di manovra 90°, 10:30h/13:30 h, con staffa, 1 NA, 1NC, terminale a vite. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $64.57
Prezzo unitario: $64.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

selettore, luminoso, 22 mm, rotondo, in metallo, lucido, rosso, selettore, corto, 2 posizioni di commutazione O-I, permanente, angolo di comando 90°, 10:30 h/13:30 h, con supporto, 1 NO, 1 NC, LED rosso, AC/DC 24 V, morsetti a vite
marca del prodottoSIRIUS ACT
denominazione del prodottoSelettore
esecuzione del prodottoApparecchio completo
designazione del tipo di prodotto3SU1
serie di prodottiMetallo, lucido, 22 mm
n. di articolo del produttore
● del modulo di contatti fornito in dotazione in posizione 13SU1400-1AA10-1BA0
● del modulo di contatti fornito in dotazione in posizione 23SU1400-1AA10-1CA0
● del modulo LED fornito in dotazione3SU1401-1BC20-1AA0
● del supporto fornito in dotazione3SU1550-0AA10-0AA0
● dell'azionatore fornito in dotazione3SU1052-2BF60-0AA0
Custodia
numero dei punti di comando1
Attuatore
dell'elemento di comandoSelettore, corto
modo di funzionamento dell'elemento di azionamentocon blocco, 90° (10:30h/13:30h)
ampliamento del prodotto opzionale dispositivo di illuminazioneSi
colore dell'elemento di azionamentoRosso
materiale dell'elemento di azionamentoplastica
forma dell'elemento di azionamentocircolare
diametro esterno dell'elemento di azionamento32,3 mm
numero dei moduli di contatti2
numero delle posizioni di commutazione2
angolo di intervento
● verso destra90°
Ghiera
parte integrante del prodotto anello frontaleSi
esecuzione della ghiera frontalestandard
materiale della ghiera frontaleMetallo lucido
colore della ghiera frontaleArgento
Supporto
materiale del supportoPlastica
Indicatore
numero dei moduli LED1
Dati tecnici generali
funzione del prodotto apertura positivaSi
parte integrante del prodotto dispositivo di illuminazioneSi
tensione di isolamento valore nominale500 V
grado di inquinamento3
tipo di tensione della tensione di impiegoAC/DC
tensione di tenuta a impulso valore nominale6 kV
grado di protezione IPIP66, IP67, IP69 (IP69K)
● del morsetto di collegamentoIP20
grado di protezione NEMA1, 2, 3, 3R, 4, 4X, 12, 13
resistenza agli urti
● secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
resistenza a vibrazioni
● secondo IEC 60068-2-610 ... 500 Hz: 5 g
frequenza di commutazione max.1 800 1/h
durata di vita meccanica (cicli di manovra) tip.1 000 000
durata di vita elettrica (cicli di manovra) tip.10 000 000
corrente termica10 A
codice di riferimento secondo IEC 81346-2:2009S
corrente permanente dell'interruttore magnetotermico caratteristica C10 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida10 A
corrente permanente della cartuccia fusibile DIAZED gG10 A
Direttiva RoHS (data)10/01/2014
tensione di impiego
● con AC
— a 50 Hz valore nominale5 ... 500 V
— a 60 Hz valore nominale5 ... 500 V
● con DC valore nominale5 ... 500 V
Elettronica di potenza
affidabilità di contattoUna operazione errata ogni 100 milioni (17 V, 5 mA), una operazione errata ogni 10 milioni (5 V, 1 mA)
Tensione di alimentazione
tipo di tensione della tensione di alimentazione del dispositivo di illuminazioneAC/DC
tensione di alimentazione del dispositivo di illuminazione con AC
● a 50 Hz valore nominale24 V
● a 60 Hz valore nominale24 V
Circuito di comando/ Comando
corrente di inserzione del modulo LED max.3 A
Circuito elettrico ausiliario
esecuzione del contatto dei contatti ausiliariLega di argento
numero dei contatti nC per contatti ausiliari1
numero dei contatti nO per contatti ausiliari1
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
● dei moduli e degli accessoriCollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido con lavorazione dell'estremità del conduttore2x (0,5 ... 0,75 mm²)
● filo rigido senza lavorazione dell'estremità del conduttore2x (1,0 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttore2x (1,0 ... 1,5 mm²)
● con conduttori AWG2x (18 ... 14)
coppia di serraggio delle viti nel supporto1 ... 1,2 N·m
coppia di serraggio con morsetti a vite0,8 ... 0,9 N·m
Lampada
tipo di dispositivo di iluminazioneLED
colore del dispositivo di illuminazionerosso
Sicurezza
valore B10 per alto tasso di richiesta secondo SN 31920100 000
quota di guasti pericolosi
● per basso tasso di richiesta secondo SN 3192020 %
● per alto tasso di richiesta secondo SN 3192020 %
tasso di guasto [FIT] per basso tasso di richiesta secondo SN 31920100 FIT
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213M6, 3S2, 3B2, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio per tutti gli apparecchi dietro il pannello frontale)
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggio
● dei moduli e degli accessoriFissaggio su piastra frontale
altezza40 mm
larghezza32,3 mm
forma della finestra d'incassocircolare
diametro di incasso22,3 mm
tolleranza positiva del diametro di incasso0,4 mm
altezza di incasso28,8 mm
larghezza di incasso32,3 mm
profondità di incasso49,7 mm
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:22/01/2022
Data
11/07/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1152-2BF20-1MA0
Descrizioneselettore, luminoso, 22 mm, rotondo, in metallo, lucido, rosso, selettore, corto, 2 posizioni di commutazione O-I, permanente, angolo di comando 90°, 10:30 h/13:30 h, con supporto, 1 NO, 1 NC, LED rosso, AC/DC 24 V, morsetti a vite
Famiglia ProdottoPulsanti e indicatori, 22 mm, in metallo lucido
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzioneA richiesta
Peso netto0,115 Kg
Dimensioni dell'imballo60,00 x 130,00 x 20,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621075891
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5452
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.14
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass1.227-37-12-43
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM7EC001029
ETIM8EC001029
IDEA45208
UNSPSC1539-12-22-14
