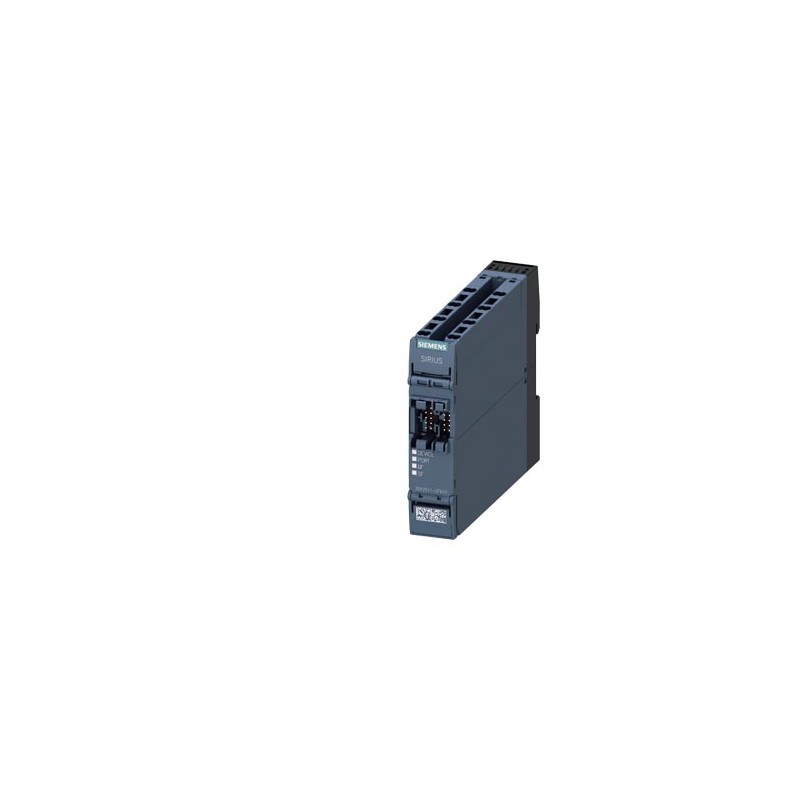

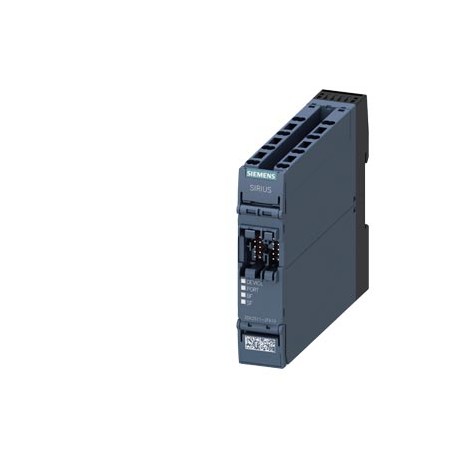

| SIRIUS, modulo di interfaccia interfaccia PROFINET per relè di sicurezza, 3SK2 da E05 e 3RK31 da E04 interfaccia PROFINET IO 100 Mbit/s, RJ45 larghezza costruttiva 22,5 mm morsetti a molla parametrizzabile tramite Safety ES senza cavo di collegamento |
| marca del prodotto | | SIRIUS |
| categoria del prodotto | | Dispositivo di sicurezza |
| denominazione del prodotto | | Modulo d'interfaccia |
| esecuzione del prodotto | | Interfaccia PN |
| Dati tecnici generali |
| software di progettazione necessario | | Sì, da Safety ES V1.0 SP3 |
| grado di protezione IP | | IP20 |
| grado di protezione IP della custodia | | IP20 |
| resistenza agli urti | | 15g / 11 ms |
| grado di inquinamento | | 3 |
| certificato di idoneità omologazione UL | | Si |
| resistenza a vibrazioni secondo IEC 60068-2-6 | | 5 ... 500 Hz: 0,75 mm |
| tensione di tenuta a impulso valore nominale | V | 800 |
| tensione di isolamento valore nominale | V | 50 |
| corrente assorbita con valore nominale della tensione di alimentazione | A | 0,04 |
| codice di riferimento secondo EN 61346-2 | | K |
| Comunicazione/ Protocollo |
| protocollo viene supportato | | |
| ● protocollo PROFIBUS DP | | No |
| ● SNMP | | Si |
| ● HTTPS | | No |
| ● LLDP | | Si |
| ● protocollo PROFINET IO | | Si |
| ● protocollo PROFIsafe | | No |
| ● NTP | | No |
| ● Media Redundancy Protocol (MRP) | | No |
| ● Address Resolution Protocol (ARP) | | Si |
| tipo di trasmissione con Industrial Ethernet | | PROFINET con 100 Mbit/s full-duplex (100BASE-TX) |
| volume di dati come dati utili per ogni stazione max. | byte | 8 |
| volume di dati dei dati utili ciclici | | |
| ● per ingressi con PROFINET IO | bit | 64 |
| ● per uscite con PROFINET IO | bit | 64 |
| funzione del prodotto sull'interfaccia Ethernet | | |
| ● Autonegotiation | | Si |
| ● Autosensing | | Si |
| ● Autocrossover | | Si |
| servizio per la comunicazione IE aperta | | |
| ● LLDP | | Si |
| ● SNMP | | Si |
| ● TCP/IP | | No |
| servizio come PROFINET IO Device | | |
| ● sincronismo di clock | | No |
| ● MRP | | No |
| ● IRT | | No |
| ● avviamento a regime priorizzato | | No |
| ● supporta PROFIenergy | | No |
| ● supporta Shared Device | | No |
| classe di conformità PROFINET | | B |
| classe di carico di rete secondo PROFINET | | 1 |
| specifica per test di Security Level 1 secondo PROFINET | | V1.1.6 |
| funzione del prodotto | | |
| ● supporto dei valori di misura PROFIenergy | | No |
| ● supporto della disinserzione PROFIenergy | | No |
| funzione del prodotto sull'interfaccia 1 PROFINET IO Device | | Si |
| protocollo sull'interfaccia 1 protocollo di ridondanza dei mezzi trasmissivi | | No |
| numero delle porte sull'interfaccia 1 | | 1 |
| esecuzione dell'interfaccia 1 0 | | Si |
| esecuzione dell'interfaccia | | |
| ● interfaccia Ethernet | | Si |
| ● interfaccia Fast Ethernet | | No |
| numero delle interfacce secondo PROFINET | | 1 |
| Circuito di comando/ Comando |
| tensione di alimentazione di comando valore nominale | V | 24 |
| tipo di tensione | | DC |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC | | 0,85 ... 1,2 |
| picco della corrente di inserzione con 24 V | A | 4 |
| durata del picco della corrente di inserzione con 24 V | ms | 1 |
| potenza di impiego valore nominale | W | 1 |
| Montaggio/ Fissaggio/ Dimensioni |
| tipo di fissaggio | | Innesto a scatto su guida profilata o fissaggio a vite tramite apposita piastrina di fissaggio addizionale |
| posizione di montaggio | | a piacere |
| larghezza | mm | 22,5 |
| altezza | mm | 100 |
| profondità | mm | 124,5 |
| peso senza imballo | kg | 140 |
| Connessioni /Morsetti |
| funzione del prodotto morsetto rimovibile | | Si |
| tipo di sezioni di conduttore collegabili filo rigido | | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²) |
| sezione di conduttore collegabile filo rigido | mm² | 0,5 ... 1,5 |
| tipo di sezioni di conduttore collegabili filo flessibile con lavorazione dell'estremità del conduttore | | 1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²) |
| sezione di conduttore collegabile filo flessibile con lavorazione dell'estremità del conduttore | mm² | 0,5 ... 1 |
| esecuzione del collegamento elettrico | | morsetti a molla |
| numero AWG come sezione di conduttore collegabile codificata | | |
| ● filo rigido | | 20 ... 16 |
| ● multifilare | | 20 ... 16 |
| tipo di sezioni di conduttore collegabili con conduttori AWG | | |
| ● filo rigido | | 1x (20 ... 16), 2x (20 ... 16) |
| ● multifilare | | 1x (20 ... 16), 2x (20 ... 16) |
| Sicurezza |
| protezione da contatto contro la folgorazione | | protezione per le dita |
| Compatibilità elettromagnetica |
| immunità ai disturbi EMC secondo IEC 60947-1 | | Classe A |
| disturbi condotti di tipo burst secondo IEC 61000-4-4 | | 2 kV (power ports) |
| disturbi condotti conduttore-terra di tipo surge secondo IEC 61000-4-5 | | Livello test 0,5 KV / 1 KV |
| scarica elettrostatica secondo IEC 61000-4-2 | | 4 kV scarica contatti / 8 kV scarica atmosferica |
| disturbi indotti dal campo secondo IEC 61000-4-3 | | 10 V/m |
| emissione di disturbi eMC secondo IEC 60947-1 | | classe A |
| Condizioni ambientali |
| altitudine di installazione per altitudine s.l.m. max. | m | 2 000 |
| temperatura ambiente | | |
| ● durante l'esercizio | °C | -25 ... +60 |
| ● durante l'immagazzinaggio | °C | -40 ... +85 |
| ● durante il trasporto | °C | -40 ... +80 |
| umidità relativa durante l'esercizio | % | 10 ... 95 |
| pressione atmosferica secondo SN 31205 | kPa | 90 ... 106 |
| Certificati/ Approvazioni |
Download e manuali |
|
| Ulteriori informazioni |
Information- and Downloadcenter (Cataloghi, Opuscoli,…) |
Industry Mall (sistema di ordinazione Online) |
Generatore CAx online |
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) |
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) |
|
|
| Ultima modifica: | 12/01/2021 |
