> SIEMENS>CONTROLLO E CONTATTORI>Apparecchiatura AS-Interface, SIMOCODE>3SF1324-1SG21-1BA4 SIEMENS finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzion..
ANUNCIAR
Prodotto precedente Prodotto successivo

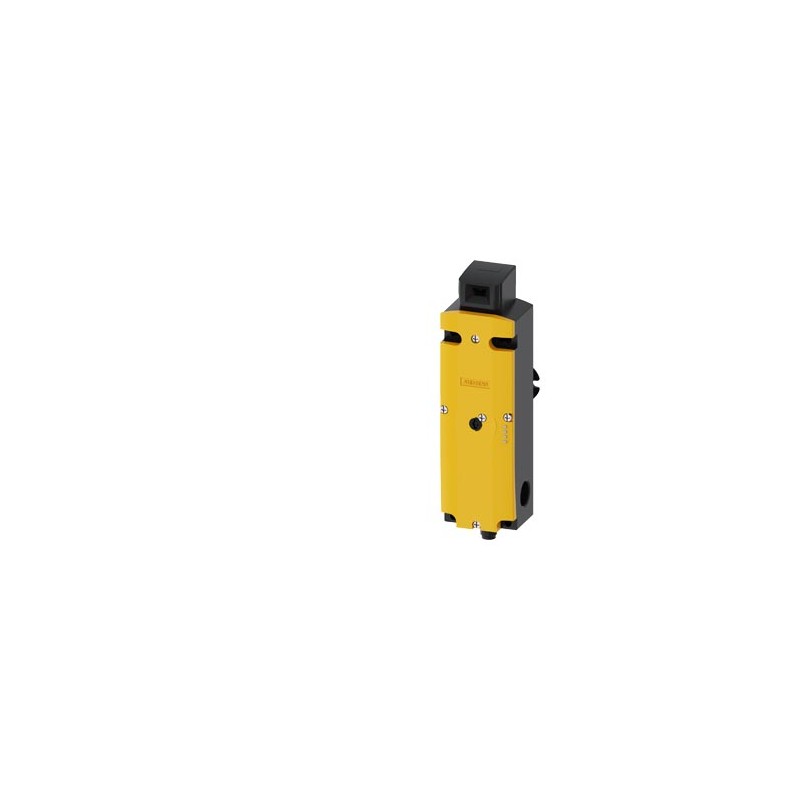

3SF1324-1SG21-1BA4 SIEMENS finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzion.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SF1324-1SG21-1BA4 SIEMENS finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzion..

3SF1324-1SG21-1BA4

SIEMENS

finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzioni di accostamento custodia in plastica, connettore M12 ASIsafe integrato canale 1=azionatore 2NC secondo il principio dell’analisi 2v2 canale 2=magnete 1NC con blocco meccanico a molla sblocco di fuga posteriore e sblocco ausiliario anteriore tensione del magnete DC/AC 24 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO il relativo attuatore separato 3SE5000-0AV0 deve essere ordinato separatamente

POS. SICUREZZA CON RETENTION RETENTION FORCE RETENC. 1300N,5 DIREZIONE ATAQ. SCATOLA DI PLASTICA, CONNETTORE M12, ASI-SAFE INTEGRATO, ATTUATORE CAN1 = 2NC, SECONDO VALUTAZIONE 2V2, CAN2 = ELETTROMAGNETE 1ST SPRING INTERBLOCCO, SBLOCCO. TELAIO DAVANTI E SCARTARE. ELETTROMAGNETE AUSILIARIO IN TENSIONE FRONTALE 24V DC/AC, ATTUATORE DI SORVEGLIANZA 2OE/1S, SORVEGLIANZA IMAN 2NC/1NA, CORRISPONDENTE ATTUATORE SEPARATO 3SE5000-0AV0. RICHIESTA SEPARATA. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


sensori > Interruttore di posizione con blocco di protezione

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $1,074.13
Prezzo unitario: $1,074.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzioni di accostamento custodia in plastica, connettore M12 ASIsafe integrato canale 1=azionatore 2NC secondo il principio dell’analisi 2v2 canale 2=magnete 1NC con blocco meccanico a molla sblocco di fuga posteriore e sblocco ausiliario anteriore tensione del magnete DC/AC 24 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO il relativo attuatore separato 3SE5000-0AV0 deve essere ordinato separatamente
marca del prodottoSIRIUS
denominazione del prodottoInterruttori di sicurezza meccanici
esecuzione del prodottocon attuatore separato e meccanismo di ritenuta
designazione del tipo di prodotto3SF13
n. di articolo del produttore degli azionatori opzionali3SE5000-0AV01 azionatore standard, 3SE5000-0AV02 azionatore a fissaggio verticale, 3SE5000-0AV03 azionatore a fissaggio trasversale, 3SE5000-0AV04 azionatore radiale, azionamento da sinistra, 3SE5000-0AV05 azionatore radiale universale, 3SE5000-0AV06 azionatore radiale, azionamento da destra, 3SE5000-0AV07 azionatore heavy duty
idoneità all'impiego interruttore di sicurezzaSi
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale30 V
grado di inquinamentoclasse 3
tensione di tenuta a impulso valore nominale0,8 kV
grado di protezione IPIP65/IP67
resistenza agli urti30g / 11 ms
● secondo IEC 60068-2-2730 g / 11 ms
resistenza a vibrazioni0,35 mm / 5g
● secondo IEC 60068-2-60,35 mm / 5 g
durata di vita meccanica (cicli di manovra) tip.1 000 000
materiale della custodia della testina di comandoplastica
codice di riferimento secondo IEC 81346-2:2009B
forza di ritenuta1 300 N
● secondo EN ISO 141191 000 N
precisione di ripetibilità0,1 mm
Direttiva RoHS (data)03/01/2017
forza di azionamento minima in direzione di azionamento30 N
Custodia
forma costruttiva della custodiaesecuzione speciale
materiale della custodiaplastica
esecuzione della custodia secondo normaNo
Meccanismo di avanzamento
dell'elemento di comando5 direzioni di avviamento
esecuzione della funzione di commutazionecontatto di apertura forzata
numero delle direzioni di azionamento5
Connessioni /Morsetti
esecuzione del collegamento elettricospina M12, fissa
Sicurezza
valore B10 per alto tasso di richiesta secondo SN 319201 000 000
quota di guasti pericolosi per alto tasso di richiesta secondo SN 3192020 %
esecuzione del collegamento ad innestospina M12, a 4 poli: pin 1= ASi + , pin 2=n.a , pin 3= ASi - , pin 4= n.a.
esecuzione dell'interbloccobloccato meccanicamente (principio a corrente di riposo) con sbloccaggio d'evasione e sbloccaggio ausiliario anteriore
Comunicazione/ Protocollo
esecuzione dell'interfacciaspina M12, fissa
il profilo slave AS-interface7.B.F
ID1-CodeF (predefinito); 0...F
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
Tensione di alimentazione
tensione di alimentazione della bobina magnetica24 V
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CSA

UL

EAC

Type Examination Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

otherDangerous Good

Confirmation

Miscellaneous

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:21/12/2020
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SF1324-1SG21-1BA4
Descrizionefinecorsa di sicurezza con blocco di ritenuta forza di ritenuta 1300 N 5 direzioni di accostamento custodia in plastica, connettore M12 ASIsafe integrato canale 1=azionatore 2NC secondo il principio dell’analisi 2v2 canale 2=magnete 1NC con blocco meccanico a molla sblocco di fuga posteriore e sblocco ausiliario anteriore tensione del magnete DC/AC 24 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO il relativo attuatore separato 3SE5000-0AV0 deve essere ordinato separatamente
Famiglia Prodotto3SF1, custodia in plastica con forza di ritenuta superiore a 1200 N
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42A
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,860 Kg
Dimensioni dell'imballo151,00 x 251,50 x 68,50
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209866553
UPC040892685527
Codice doganale85365019
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3758
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-06-11
eClass7.127-27-06-11
eClass827-27-06-11
eClass927-27-06-11
eClass9.127-27-06-11
ETIM5EC002593
ETIM6EC002593
ETIM7EC002593
ETIM8EC002593
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Dati ETIM

ETIM: EC002593 - Interruttore di posizione con blocco di protezione

Valore Unità
con sblocco ausiliario (EF011964) -
tipo di protezione (NEMA) (EF011959) -
con indicatore di stato (EF001602) true
adatto per funzioni di sicurezza (EF001597) true
forza di chiusura (EF007552) 1300N
con sblocco d’emergenza (EF007172) true
tipo di meccanismo di ritenuta (EF012608) principio della corrente parassita
tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 50 Hz (EF007068) ['-', '-']V
tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 60 Hz (EF007069) ['-', '-']V
tensione di alimentazione pilota nominale Us attuatore a solenoide per DC (EF007070) ['24', '24']V
larghezza del sensore (EF007094) 54.0mm
altezza del sensore (EF007283) 43.5mm
lunghezza del sensore (EF007334) 185.0mm
numero di contatti ausiliari di sicurezza (EF006940) 4
numero di contatti di riposo (EF008255) -
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) -
esecuzione dell’organo di comando (EF003591) organo di comando lento
corrente d’esercizio nominale Ie per AC-15, 24 V (EF007084) -A
corrente d’esercizio nominale Ie per AC-15, 125 V (EF007082) -A
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) -A
corrente d’esercizio nominale Ie per DC-13, 24 V (EF007087) -A
corrente d’esercizio nominale Ie per DC-13, 125 V (EF007085) -A
corrente d’esercizio nominale Ie per DC-13, 230 V (EF001386) -A
forma della scatola (EF004008) forma costruttiva speciale
Materiale della custodia (EF001596) plastica
rivestimento scatola (EF001601) non rivestito
tipo di interfaccia (EF006977) AS-Interface
esecuzione dell’interfaccia per comunicazione sicura (EF003956) AS-Interface Safety at Work
esecuzione del collegamento elettrico (EF003961) connessione a spina M12
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) ['-25', '60']°C
grado di protezione (IP) (EF005474) IP65
