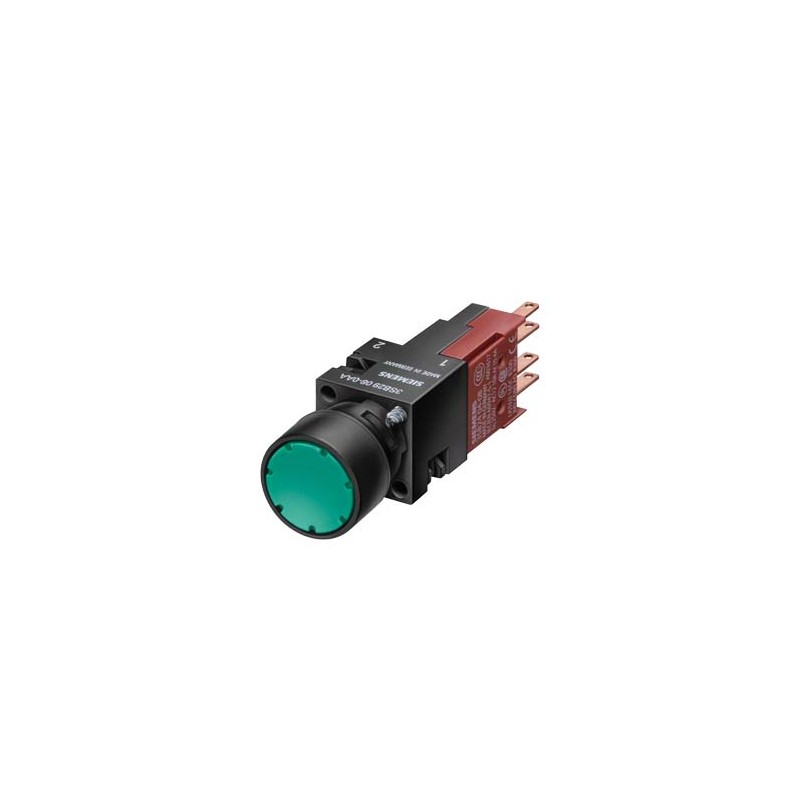

3SB2202-0AB01 SIEMENS pulsante, 16 mm, rotondo, plastica, nero, bottone, piatto, 1 NO Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SB2202-0AB01 SIEMENS pulsante, 16 mm, rotondo, plastica, nero, bottone, piatto, 1 NO

3SB2202-0AB01

SIEMENS

pulsante, 16 mm, rotondo, plastica, nero, bottone, piatto, 1 NO

Maggiori dettagli


CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $25.74
Prezzo unitario: $25.74
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

pulsante, 16 mm, rotondo, plastica, nero, bottone, piatto, 1 NO
marca del prodottoSIRIUS
denominazione del prodottoPulsanti
esecuzione del prodottoApparecchio completo rotondo
designazione del tipo di prodotto3SB2
Custodia
numero dei punti di comando1
Attuatore
dell'elemento di comandoPulsante
modo di funzionamento dell'elemento di azionamentoA impulso
ampliamento del prodotto opzionale dispositivo di illuminazioneNo
colore dell'elemento di azionamentoNero
materiale dell'elemento di azionamentoplastica
forma dell'elemento di azionamentoPulsante piatto
tipo di sbloccaggiosenza
numero delle posizioni di commutazione2
Ghiera
parte integrante del prodotto anello frontaleSi
esecuzione della ghiera frontaleStandard
materiale della ghiera frontaleplastica
colore della ghiera frontaleNero
Supporto
materiale del supportoPlastica
Blocchetto di contatti/ portalampada
numero dei portalampada0
numero dei blocchetti di contatti1
Dati tecnici generali
funzione del prodotto
● apertura positivaNo
● funzione di ARRESTO DI EMERGENZANo
tipo di tensione della tensione di impiegoAC/DC
grado di protezione IPIP65
resistenza a vibrazioni secondo IEC 60068-2-620 ... 200 Hz: 5g
frequenza di commutazione max.1 000 1/h
durata di vita meccanica (cicli di manovra) tip.10 000 000
codice di riferimento secondo IEC 81346-2:2009S
Direttiva RoHS (data)07/01/2006
tensione di impiego valore nominale5 ... 250 V
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari1
numero dei contatti CO per contatti ausiliari0
corrente di impiego con AC-12
● con 24 V valore nominale10 A
● con 60 V valore nominale10 A
● con 110 V valore nominale10 A
● con 230 V valore nominale10 A
corrente di impiego con AC-15
● con 24 V valore nominale4 A
● con 110 V valore nominale4 A
● con 230 V valore nominale4 A
corrente di impiego con DC-12
● con 24 V valore nominale6 A
● con 60 V valore nominale5 A
● con 110 V valore nominale2,5 A
● con 230 V valore nominale1 A
corrente di impiego con DC-13
● con 24 V valore nominale3 A
● con 60 V valore nominale1,2 A
● con 110 V valore nominale0,7 A
● con 230 V valore nominale0,3 A
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a spina piana
coppia di serraggio delle viti nel supporto0,4 N·m
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213K6
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio su piastra frontale
forma della finestra d'incassocircolare
diametro di incasso16 mm
altezza di incasso8 mm
larghezza di incasso19 mm
profondità di incasso50 mm
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

CCC

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test Certificatesother

Miscellaneous

Special Test Certificate

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:26/01/2022
Data
08/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SB2202-0AB01
Descrizionepulsante, 16 mm, rotondo, plastica, nero, bottone, piatto, 1 NO
Famiglia ProdottoCombinazioni di apparecchi complete
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D2 / 41J
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,020 Kg
Dimensioni dell'imballo50,00 x 72,00 x 50,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209028036
UPC754554629353
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5834
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-12-28
eClass7.127-37-12-28
eClass827-37-12-28
eClass927-37-12-28
eClass9.127-37-12-28
ETIM5EC001028
ETIM6EC001028
ETIM7EC001028
ETIM8EC001028
IDEA45210
UNSPSC1439-12-22-16
UNSPSC1539-12-22-16

Dati ETIM

ETIM: EC001028 - Pulsante completo

Valore Unità
tipo di protezione (NEMA) (EF011959) -
forma della lente (EF006253) -
numero di punti di comando (EF001372) 1
forma del pulsante (EF001546) piatto
colore del pulsante (EF000190) nero
diametro del foro (EF000079) 16.0mm
larghezza dell’apertura (EF004565) 19.0mm
altezza dell’apertura (EF004778) 8.0mm
illuminabile (EF001142) false
funzione di commutazione con bloccaggio a scatto (EF007447) FALSE
tattile (EF001407) FALSE
numero di contatti di chiusura (EF008256) 1
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
esecuzione del collegamento elettrico (EF003961) collegamento a connettore piatto
con anello frontale (EF006014) true
materiale dell’anello frontale (EF005972) plastica
colore dell\'anello frontale (EF002429) nero
grado di protezione (IP) (EF005474) IP65
tensione di alimentazione della lampada (EF006522) -V
