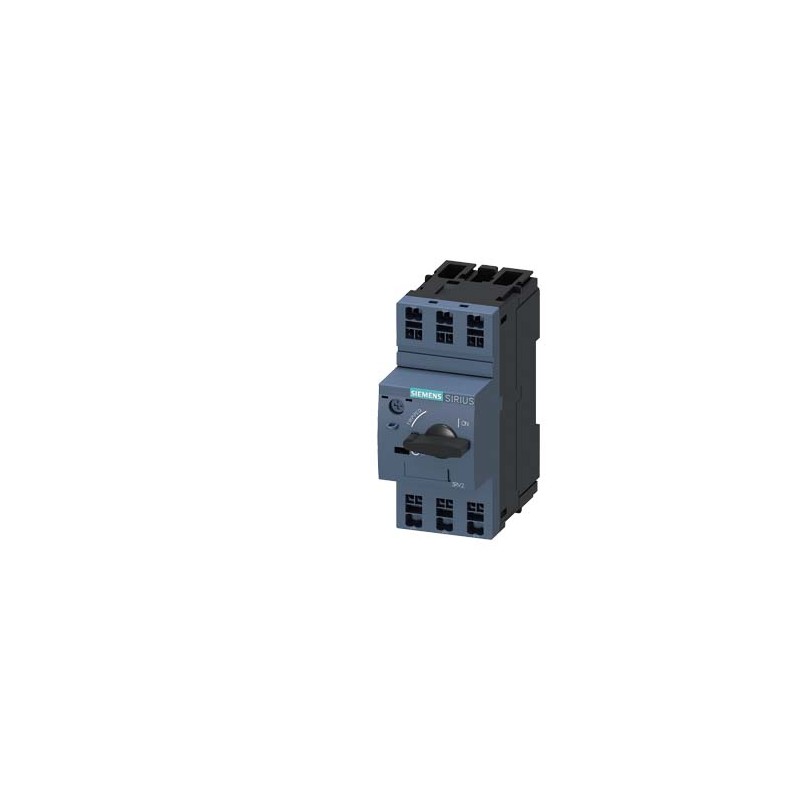

3RV2411-0DA20 SIEMENS interruttore automatico grandezza costruttiva S00 per protezione trasformatore sgancia.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

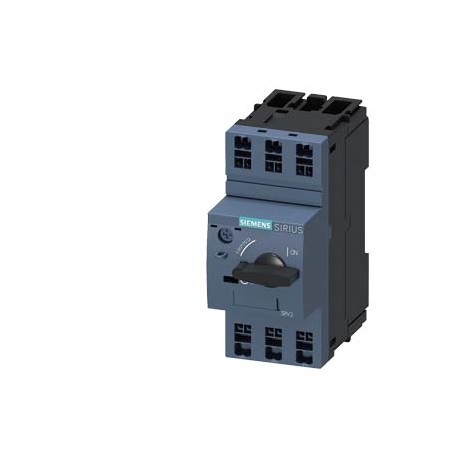

3RV2411-0DA20 SIEMENS interruttore automatico grandezza costruttiva S00 per protezione trasformatore sgancia..

3RV2411-0DA20

SIEMENS

interruttore automatico grandezza costruttiva S00 per protezione trasformatore sganciatore A 0,22...0,32 A sganciatore N 6,5 A morsetto a molla potere di manovra standard

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

CONTROLLO E CONTATTORI > Interruttori di protezione del motore

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $122.99
Prezzo unitario: $122.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico grandezza costruttiva S00 per protezione trasformatore sganciatore A 0,22...0,32 A sganciatore N 6,5 A morsetto a molla potere di manovra standard
marca del prodottoSIRIUS
denominazione del prodottoInterruttore automatico
esecuzione del prodottoPer protezione di trasformatori
designazione del tipo di prodotto3RV2
Dati tecnici generali
grandezza costruttiva dell'interruttore automaticoS00
grandezza costruttiva del contattore combinabile specifica di aziendaS00, S0
ampliamento del prodotto blocchetto di contatti ausiliariSi
potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo5,5 W
● con AC in stato di funzionamento caldo per ogni polo1,8 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
tensione max. ammissibile per separazione sicura
● in reti con centro stella non collegato a terra tra circuito principale e circuito ausiliario400 V
● in reti con centro stella collegato a terra tra circuito principale e circuito ausiliario400 V
resistenza agli urti secondo IEC 60068-2-2725g / 11 ms
durata di vita meccanica (cicli di manovra)
● dei contatti principali tip.100 000
● dei contatti ausiliari tip.100 000
durata di vita elettrica (cicli di manovra) tip.100 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)10/01/2009
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-20 ... +60 °C
● durante l'immagazzinaggio-50 ... +80 °C
● durante il trasporto-50 ... +80 °C
compensazione di temperatura-20 ... +60 °C
umidità relativa durante l'esercizio10 ... 95 %
Circuito elettrico principale
numero di poli per circuito principale3
valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente0,22 ... 0,32 A
tensione di impiego
● valore nominale690 V
● valore nominale20 ... 690 V
● con AC-3 valore nominale max.690 V
frequenza di impiego valore nominale50 ... 60 Hz
corrente di impiego valore nominale0,32 A
corrente di impiego
● con AC-3 con 400 V valore nominale0,32 A
potenza di impiego
● con AC-3
— con 230 V valore nominale0 kW
— con 400 V valore nominale0,1 kW
— con 500 V valore nominale0,1 kW
— con 690 V valore nominale0,1 kW
frequenza di commutazione
● con AC-3 max.15 1/h
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento di guasto verso terraNo
● rilevamento di mancanza faseSi
classe di interventoCLASS 10
esecuzione dello sganciatore di sovraccaricotermico
potere di interruzione di servizio in cortocircuito (Ics) con AC
● con 240 V valore nominale100 kA
● con 400 V valore nominale100 kA
● con 500 V valore nominale100 kA
● con 690 V valore nominale100 kA
potere di interruzione estremo in cortocircuito (Icu)
● con AC con 240 V valore nominale100 kA
● con AC con 400 V valore nominale100 kA
● con AC con 500 V valore nominale100 kA
● con AC con 690 V valore nominale100 kA
valore di intervento corrente dello sganciatore di cortocircuito istantaneo6,5 A
Dati nominali UL/CSA
corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale0,32 A
● con 600 V valore nominale0,32 A
Protezione da cortocircuito
funzione del prodotto protezione da cortocircuitoSi
esecuzione dello sganciatore di cortocircuitomagnetico
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715
altezza106 mm
larghezza45 mm
profondità97 mm
distanza da rispettare
● da componenti messi a terra con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
● da componenti in tensione con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoNo
esecuzione del collegamento elettrico
● per circuito principalemorsetti di linea a molla
disposizione della connessione elettrica per circuito principalesopra e sotto
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido o multifilare2x (0,5 ... 4 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 2,5 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore2x (0,5 ... 2,5 mm²)
● con conduttori AWG per contatti principali2x (20 ... 12)
esecuzione del codolo del cacciaviteDiametro 3 mm
dimensioni della punta del cacciavite3,0 x 0,5 mm
Sicurezza
valore B10
● per alto tasso di richiesta secondo SN 319205 000
quota di guasti pericolosi
● per basso tasso di richiesta secondo SN 3192050 %
● per alto tasso di richiesta secondo SN 3192050 %
tasso di guasto [FIT]
● per basso tasso di richiesta secondo SN 3192050 FIT
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
esecuzione della visualizzazione per stato di commutazioneSelettore
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

otherRailway

Household and similar appliances

Confirmation

Vibration and Shock

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:16/11/2021
Data
11/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RV2411-0DA20
Descrizioneinterruttore automatico grandezza costruttiva S00 per protezione trasformatore sganciatore A 0,22...0,32 A sganciatore N 6,5 A morsetto a molla potere di manovra standard
Famiglia ProdottoInterruttori automatici SIRIUS 3RV2
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PJ / 41E
Metal FactorLAP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione70 Giorno / Giorni
Peso netto0,297 Kg
Dimensioni dell'imballo52,50 x 120,00 x 106,50
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209767232
UPC662643923889
Codice doganale85362010
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5332
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000228 - Breaker per trasformatori / generatori / impianti

Valore Unità
tensione nominale (EF003977) -V
apparecchio completo con unità di sicurezza (EF008906) -
montaggio su guida a DIN opzionale (EF008904) -
corrente nominale permanente Iu (EF001389) 0.32A
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 100.0kA
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['0.22', '0.32']A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve (EF007129) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['6.5', '6.5']A
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) raccordo a molla
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello (EF007250) FALSE
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
segnalatore di intervento presente (EF007006) false
con sganciatore di minima tensione (EF007518) false
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) altri
esecuzione dell’elemento di azionamento (EF006976) manetta
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) false
grado di protezione (IP) (EF005474) IP20
