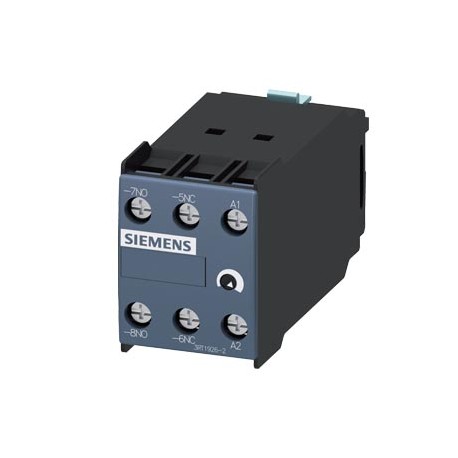

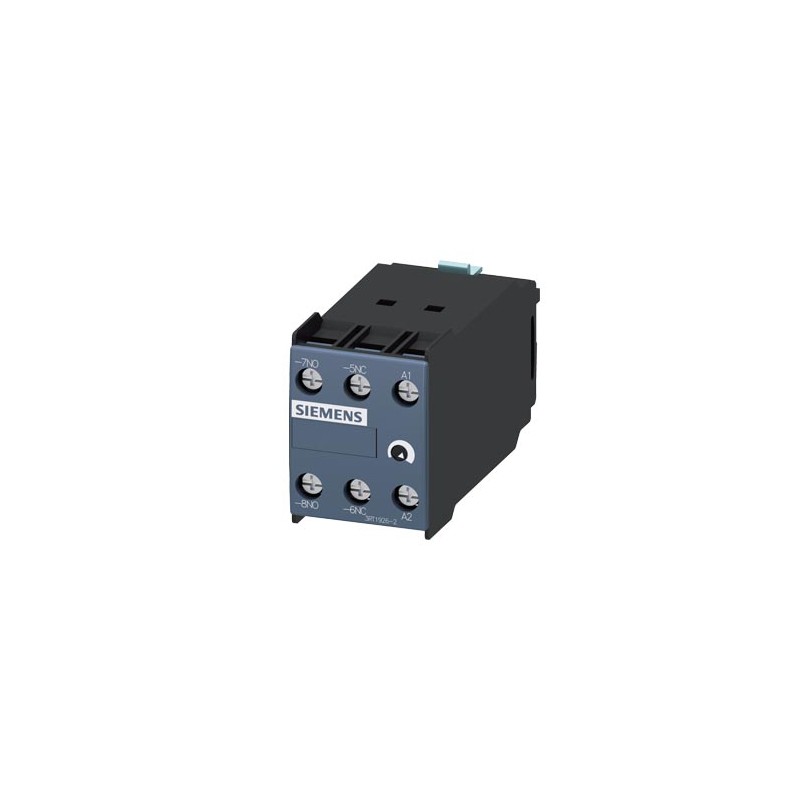

3RT1926-2FL21 SIEMENS blocchetto di contatti ausiliari sul lato frontale ritardato elettronicamente interval.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RT1926-2FL21 SIEMENS blocchetto di contatti ausiliari sul lato frontale ritardato elettronicamente interval..

3RT1926-2FL21

SIEMENS

blocchetto di contatti ausiliari sul lato frontale ritardato elettronicamente intervallo di tempo 0,5 ... 10 s, AC / DC 200 ... 240 V, 1 NO + 1 NC ritardati alla diseccitazione, senza segnale di comando per 3RT1

Maggiori dettagli


relè > blocco temporizzato

CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $127.47
Prezzo unitario: $127.47
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

blocchetto di contatti ausiliari sul lato frontale ritardato elettronicamente intervallo di tempo 0,5 ... 10 s, AC / DC 200 ... 240 V, 1 NO + 1 NC ritardati alla diseccitazione, senza segnale di comando per 3RT1
marca del prodottoSIRIUS
denominazione del prodottocontatto ausiliario
esecuzione del prodottoritardato alla diseccitazione
designazione del tipo di prodotto3RT19
Dati tecnici generali
grandezza costruttiva del contattore combinabile specifica di aziendaS0 ... S12
parte integrante del prodotto uscita staticaNo
ampliamento del prodotto necessario comando a distanzaNo
ampliamento del prodotto opzionale comando a distanzaNo
tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 3 valore nominale300 V
grado di inquinamento3
tensione di tenuta a impulso valore nominale4 000 V
resistenza agli urti secondo IEC 60068-2-2711g / 15 ms
resistenza a vibrazioni secondo IEC 60068-2-610 … 55 Hz: 0,35 mm
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
tempo impostabile0,5 ... 10 s
precisione di taratura relativa riferita al valore di fondo scala15 %
durata d'inserzione minima200 ms
tempo di ripristino150 ms
codice di riferimento secondo IEC 81346-2:2009K
precisione di ripetibilità relativa1 %
Direttiva RoHS (data)07/01/2006
Funzione del prodotto
funzione del prodotto circuito stella-triangoloNo
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoAC
tensione di alimentazione di comando 1 con AC
● a 50 Hz200 ... 240 V
● a 60 Hz200 ... 240 V
frequenza della tensione di alimentazione comando 150 ... 60 Hz
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz
● valore iniziale0,85
● valore finale1,1
Funzione di commutazione
funzione di commutazione
● ritardato all'eccitazioneNo
● ritardato all'eccitazione/contatto istantaneoNo
● passante all'inserzioneNo
● passante all'inserzione/contatto istantaneoNo
● ritardato alla diseccitazioneSi
funzione di commutazione
● intermittente in modo simmetrico inizio con pausa/contatto istantaneoNo
● intermittente in modo simmetrico inizio con pausaNo
● intermittente in modo simmetrico inizio con impulso/contatto istantaneoNo
● intermittente in modo simmetrico inizio con impulsoNo
● intermittente in modo asimmetrico inizio con pausaNo
● intermittente in modo asimmetrico inizio con impulsoNo
funzione di commutazione
● a ciclo fisso inizio con impulsoNo
● a ciclo fisso inizio con pausaNo
funzione di commutazione
● inizio a ciclo variabile con impulsoNo
● inizio a ciclo variabile con pausaNo
funzione di commutazione
● collegamento stella-triangolo con idlingNo
● circuito stella-triangoloNo
funzione di commutazione con segnale di comando
● addizionalmente ritardato all'eccitazioneNo
● passante alla disinserzioneNo
● passante alla disinserzione/contatto istantaneoNo
● ritardato alla diseccitazioneNo
● ritardato alla diseccitazione/contatto istantaneoNo
● ad impulso ritardatoNo
● ad impulso ritardato/contatto istantaneoNo
● generazione di impulsiNo
● ad impulso/contatto istantaneoNo
● addizionalmente ritardato all'eccitazione/con commutazione immediataNo
● ritardato all'eccitazione/ritardato alla diseccitazioneNo
● ritardato all'eccitazione/ritardato alla diseccitazione/contatto istantaneoNo
● passante all'inserzioneNo
● passante all'inserzione/contatto istantaneoNo
funzione di commutazione del relè ad impulso con segnale di comando
● riattivabile con segnale di comando disinserito/contatto istantaneoNo
● riattivabile con segnale di comando inseritoNo
● riattivabile con segnale di comando inserito/contatto istantaneoNo
● riattivabile con segnale di comando disinseritoNo
esecuzione della connessione di comando senza separazione di potenzialeNo
Protezione da cortocircuito
esecuzione della cartuccia fusibile per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariofusibile gL/gG: 4 A
Circuito elettrico ausiliario
numero dei contatti nC
● con commutazione ritardata1
● con commutazione istantanea0
numero dei contatti nO
● con commutazione ritardata1
● con commutazione istantanea0
numero dei contatti CO
● con commutazione ritardata0
● con commutazione istantanea0
corrente di impiego dei contatti ausiliari con AC-15
● max.3 A
corrente di impiego dei contatti ausiliari come contatto NC con AC-15
● con 24 V3 A
● con 250 V3 A
corrente di impiego dei contatti ausiliari come contatto NO con AC-15
● con 24 V3 A
● con 250 V3 A
corrente di impiego dei contatti ausiliari con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
Ingressi/ Uscite
funzione del prodotto
● sulle uscite a relè commutazione ritardata/non ritardataNo
● sicurezza da caduta di tensioneNo
Compatibilità elettromagnetica
immunità ai disturbi EMC secondo IEC 61812-1EN 61000-6-2
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV collegamento di rete / 1 kV connettore di controllo
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-24 kV scarica contatti / 8 kV scarica atmosferica
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
tipo di isolamentoIsolamento base
categoria secondo EN 954-1nessuna
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoNo
esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● filo rigido1 x (0,5 ... 4,0 mm²), 2 x (0,5 ... 2,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con conduttori AWG filo rigido2x (20 ... 14)
● con conduttori AWG multifilare2x (20 ... 14)
sezione di conduttore collegabile
● filo rigido0,5 ... 4 m²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 2,5 m²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido18 ... 14
● multifilare18 ... 14
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggioattaccabile
altezza46 mm
larghezza33 mm
profondità73 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 m
— indietro0 m
— verso l'alto0 m
— verso il basso0 m
— di lato0 m
● da componenti messi a terra
— in avanti0 m
— indietro0 m
— verso l'alto0 m
— di lato0 m
— verso il basso0 m
● da componenti in tensione
— in avanti0 m
— indietro0 m
— verso l'alto0 m
— verso il basso0 m
— di lato0 m
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +85 °C
● durante il trasporto-40 ... +85 °C
umidità relativa durante l'esercizio15 ... 95 %
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

PRS / Polski Rejestr Statkow

Marine / ShippingotherRailway

RINA / Registro Italiano Navale

DNV-GL

Confirmation

Miscellaneous

Special Test Certificate

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:19/12/2020
Data
13/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RT1926-2FL21
Descrizioneblocchetto di contatti ausiliari sul lato frontale ritardato elettronicamente intervallo di tempo 0,5 ... 10 s, AC / DC 200 ... 240 V, 1 NO + 1 NC ritardati alla diseccitazione, senza segnale di comando per 3RT1
Famiglia ProdottoRitardati
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D7 / 41H
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,087 Kg
Dimensioni dell'imballo52,00 x 106,00 x 45,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209308503
UPC754554413716
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti4952
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-13-08
eClass7.127-37-13-08
eClass827-37-13-08
eClass927-37-13-08
eClass9.127-37-13-08
ETIM5EC002060
ETIM6EC002060
ETIM7EC002060
ETIM8EC002060
IDEA45363
UNSPSC1439-12-15-21
UNSPSC1539-12-23-29

Dati ETIM

ETIM: EC002060 - blocco temporizzato

Valore Unità
funzione di commutazione (EF000189) -
tempo di regolazione (EF005922) ['0.5', '10.0']s
principio attivo (EF004139) elettronico
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) -
numero di contatti di riposo (EF008255) -
