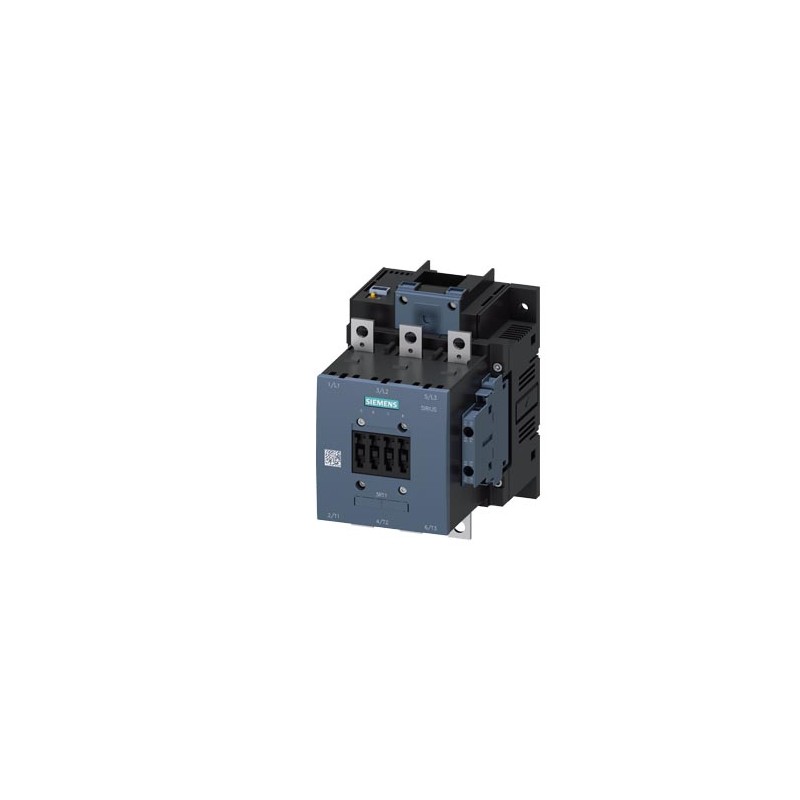

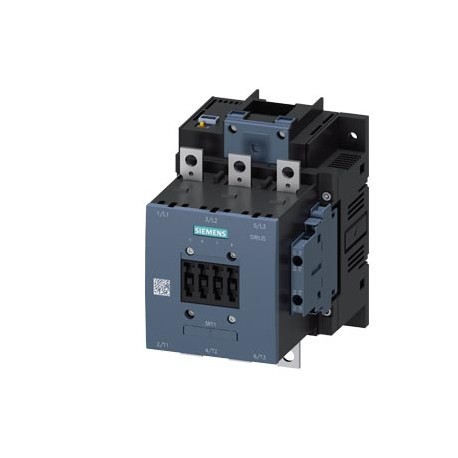

| contattore, AC-1, 275 A/690 V/40 °C, S6, a 3 poli, AC/DC 96 ... 127 V, ingresso PLC opzionale, con varistore, 2NO+2NC, sbarra di collegamento/ morsetti a vite |
| marca del prodotto | SIRIUS |
| denominazione del prodotto | Contattore |
| designazione del tipo di prodotto | 3RT14 |
| Dati tecnici generali |
| grandezza costruttiva del contattore | S6 |
| ampliamento del prodotto | |
| ● modulo funzionale per la comunicazione | No |
| ● blocchetto di contatti ausiliari | Si |
| potenza dissipata [W] con valore nominale di corrente | |
| ● con AC in stato di funzionamento caldo | 86,4 W |
| ● con AC in stato di funzionamento caldo per ogni polo | 28,8 W |
| ● senza il valore della corrente di carico tip. | 2,8 W |
| tensione di isolamento | |
| ● del circuito principale con grado di inquinamento 3 valore nominale | 1 000 V |
| ● del circuito ausiliario con grado di inquinamento 3 valore nominale | 500 V |
| tensione di tenuta a impulso | |
| ● del circuito principale valore nominale | 8 kV |
| ● del circuito ausiliario valore nominale | 6 kV |
| resistenza agli urti con colpo ad onda rettangolare | |
| ● con AC | 8,5g / 5 ms, 4,2g / 10 ms |
| ● con DC | 8,5g / 5 ms, 4,2g / 10 ms |
| resistenza agli urti con colpo ad onda sinusoidale | |
| ● con AC | 13,4g / 5 ms, 6,5g / 10 ms |
| ● con DC | 13,4g / 5 ms, 6,5g / 10 ms |
| durata di vita meccanica (cicli di manovra) | |
| ● del contattore tip. | 10 000 000 |
| ● del contattore con blocchetto di contatti ausiliari montato adatto per l'elettronica tip. | 5 000 000 |
| ● del contattore con blocchetto di contatti ausiliari montato tip. | 10 000 000 |
| codice di riferimento secondo IEC 81346-2:2009 | Q |
| Direttiva RoHS (data) | 05/01/2012 |
| Condizioni ambientali |
| altitudine di installazione per altitudine s.l.m. max. | 2 000 m |
| temperatura ambiente | |
| ● durante l'esercizio | -25 ... +55 °C |
| ● durante l'immagazzinaggio | -55 ... +80 °C |
| umidità relativa min. | 10 % |
| umidità relativa a 55 °C secondo IEC 60068-2-30 max. | 95 % |
| Circuito elettrico principale |
| numero di poli per circuito principale | 3 |
| numero dei contatti nO per contatti principali | 3 |
| numero dei contatti nC per contatti principali | 0 |
| tipo di tensione per circuito principale | AC |
| corrente di impiego | |
| ● con AC-1 | |
| — fino a 690 V con temperatura ambiente di 40 °C valore nominale | 275 A |
| — fino a 690 V con temperatura ambiente di 55 °C valore nominale | 250 A |
| — fino a 690 V con temperatura ambiente di 60 °C valore nominale | 250 A |
| ● con AC-3 | |
| — con 400 V valore nominale | 97 A |
| — con 690 V valore nominale | 97 A |
| sezione minima nel circuito principale con valore nominale AC-1 max. | 140 mm² |
| frequenza di manovra a vuoto | |
| ● con AC | 1 000 1/h |
| ● con DC | 1 000 1/h |
| frequenza di commutazione con AC-1 max. | 600 1/h |
| Circuito di comando/ Comando |
| tipo di tensione | AC/DC |
| tipo di tensione della tensione di alimentazione di comando | AC/DC |
| tensione di alimentazione di comando con AC | |
| ● a 50 Hz valore nominale | 96 ... 127 V |
| ● a 60 Hz valore nominale | 96 ... 127 V |
| tensione di alimentazione di comando con DC | |
| ● valore nominale | 96 ... 127 V |
| tipo di ingresso del controllore PLC secondo IEC 60947-1 | Typ 2 |
| corrente assorbita dell'ingresso del controllore PLC secondo IEC 60947-1 max. | 20 mA |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con DC | |
| ● valore iniziale | 0,8 |
| ● valore finale | 1,1 |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con AC | |
| ● a 50 Hz | 0,8 ... 1,1 |
| ● a 60 Hz | 0,8 ... 1,1 |
| esecuzione del limitatore di sovratensione | con varistore |
| potenza di attrazione apparente della bobina magnetica con AC | |
| ● a 50 Hz | 280 VA |
| fattore di potenza induttivo per potenza di attrazione della bobina | |
| ● a 50 Hz | 0,8 |
| potenza di ritenuta apparente della bobina magnetica con AC | |
| ● a 50 Hz | 4,4 VA |
| fattore di potenza induttivo con potenza di ritenuta della bobina | |
| ● a 50 Hz | 0,5 |
| potenza di attrazione della bobina magnetica con DC | 320 W |
| potenza di ritenuta della bobina magnetica con DC | 2,8 W |
| ritardo di chiusura | |
| ● con AC | 35 ... 75 ms |
| ● con DC | 35 ... 75 ms |
| ritardo di apertura | |
| ● con AC | 80 ... 90 ms |
| ● con DC | 80 ... 90 ms |
| durata dell'arco | 10 ... 15 ms |
| esecuzione del comando del comando di commutazione | PLC-IN o Standard A1 - A2 (impostabile) |
| Circuito elettrico ausiliario |
| numero dei contatti nC per contatti ausiliari | 2 |
| ● montabile | 4 |
| ● con commutazione istantanea | 2 |
| numero dei contatti nO per contatti ausiliari | 2 |
| ● montabile | 4 |
| ● con commutazione istantanea | 2 |
| corrente di impiego con AC-12 max. | 10 A |
| corrente di impiego con AC-15 | |
| ● con 230 V valore nominale | 6 A |
| ● con 400 V valore nominale | 3 A |
| ● con 500 V valore nominale | 2 A |
| ● con 690 V valore nominale | 1 A |
| corrente di impiego con DC-13 | |
| ● con 24 V valore nominale | 10 A |
| ● con 48 V valore nominale | 2 A |
| ● con 60 V valore nominale | 2 A |
| ● con 110 V valore nominale | 1 A |
| ● con 125 V valore nominale | 0,9 A |
| ● con 220 V valore nominale | 0,3 A |
| ● con 600 V valore nominale | 0,1 A |
| esecuzione dell'interruttore magnetotermico per protezione da cortocircuito dei blocchetti di contatti ausiliari necessario | gG: 10 A (230 V, 400 A) |
| affidabilità di contatto dei contatti ausiliari | un'inserzione errata ogni 100 mln. (17 V, 1 mA) |
| Protezione da cortocircuito |
| funzione del prodotto protezione da cortocircuito | No |
| esecuzione della cartuccia fusibile | |
| ● per protezione da cortocircuito del circuito principale | |
| — con tipo di assegnazione 1 necessario | gG: 355 A (690 V, 100 kA) |
| — con tipo di assegnazione 2 necessario | gR: 350 A (690 V, 100 kA) |
| ● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessario | gG: 10 A (500 V, 1 kA) |
| Montaggio/ Fissaggio/ Dimensioni |
| posizione di montaggio | con piano di montaggio verticale ruotabile a +/-90°, con piano di montaggio verticale inclinabile a +/- 22.5° in avanti e indietro |
| tipo di fissaggio | fissaggio a vite |
| ● montaggio in fila | Si |
| altezza | 172 mm |
| larghezza | 120 mm |
| profondità | 170 mm |
| distanza da rispettare | |
| ● per il montaggio in fila | |
| — in avanti | 20 mm |
| — verso l'alto | 10 mm |
| — verso il basso | 10 mm |
| — di lato | 0 mm |
| ● da componenti messi a terra | |
| — in avanti | 20 mm |
| — verso l'alto | 10 mm |
| — di lato | 10 mm |
| — verso il basso | 10 mm |
| ● da componenti in tensione | |
| — in avanti | 20 mm |
| — verso l'alto | 10 mm |
| — verso il basso | 10 mm |
| — di lato | 10 mm |
| Connessioni /Morsetti |
| esecuzione del collegamento elettrico | |
| ● per circuito principale | Sbarra di collegamento |
| ● per circuito ausiliario e di comando | morsetti a vite |
| ● sul contattore per contatti ausiliari | Morsetti a vite |
| ● della bobina magnetica | Morsetti a vite |
| larghezza della sbarra di collegamento | 17 mm |
| spessore della sbarra di collegamento | 3 mm |
| diametro della foratura | 9 mm |
| numero di fori | 1 |
| tipo di sezioni di conduttore collegabili | |
| ● con conduttori AWG per contatti principali | 4 ... 250 kcmil |
| sezione di conduttore collegabile per contatti principali | |
| ● filo rigido o multifilare | 25 ... 120 mm² |
| ● multifilare | 25 ... 120 mm² |
| sezione di conduttore collegabile per contatti ausiliari | |
| ● filo rigido o multifilare | 0,5 ... 4 mm² |
| ● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² |
| tipo di sezioni di conduttore collegabili | |
| ● per contatti ausiliari | |
| — filo rigido | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| — filo rigido o multifilare | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| — filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● con conduttori AWG per contatti ausiliari | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| Sicurezza |
| funzione del prodotto | |
| ● contatto speculare secondo IEC 60947-4-1 | Si |
| ● guida forzata secondo IEC 60947-5-1 | No |
| grado di protezione IP lato frontale secondo IEC 60529 | IP00; IP20 con morsetto serracavo/copertura |
| protezione contro i contatti accidentali lato frontale secondo IEC 60529 | sicuro a prova di dito per contatto verticale dal davanti con morsetto serracavo / copertura |
| Certificati/ Approvazioni |
Download e manuali |
|
| Ulteriori informazioni |
Information- and Downloadcenter (Cataloghi, Opuscoli,…) |
Industry Mall (sistema di ordinazione Online) |
Generatore CAx online |
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) |
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) |
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata |
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra) |
|
|
|
| Ultima modifica: | 15/03/2022 |
