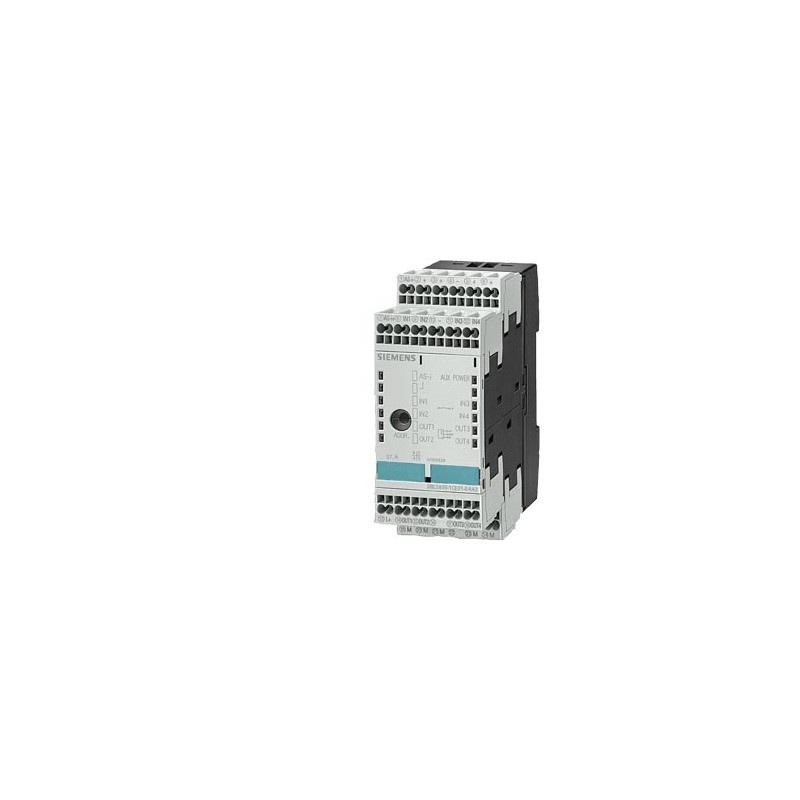

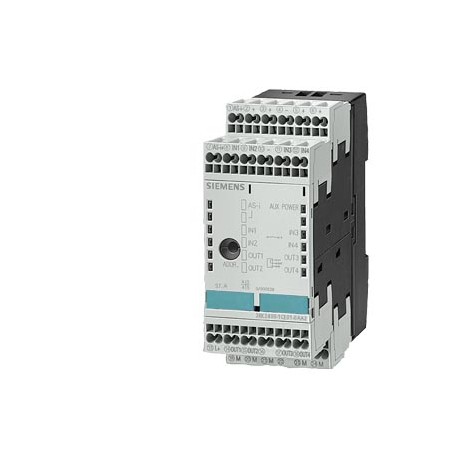

3RK2400-1CE01-0AA2 SIEMENS modulo AS-i SlimLine Prodotto di fine serie !!! S45 digitale, slave A/B 4DI/4DQ, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK2400-1CE01-0AA2 SIEMENS modulo AS-i SlimLine Prodotto di fine serie !!! S45 digitale, slave A/B 4DI/4DQ, ..

3RK2400-1CE01-0AA2

SIEMENS

modulo AS-i SlimLine Prodotto di fine serie !!! S45 digitale, slave A/B 4DI/4DQ, IP20 4 x ingressi per sensore a 3 fili 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 45 mm

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 4
numero di uscite digitali (EF001993) 4
ingressi digitali configurabili (EF008516) FALSE
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 5000.0mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) DC / DC
tipo di uscita digitale (EF003601) altri
corrente d’uscita (EF003202) 2.0A
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) DC / DC
protezione da corto circuito, uscite presenti (EF003203) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 45.0mm
Altezza (EF000040) 106.0mm
profondità (EF000049) 86.0mm


modulo AS-i SlimLine Prodotto di fine serie !!! S45 digitale, slave A/B 4DI/4DQ, IP20 4 x ingressi per sensore a 3 fili 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 45 mm
Dati tecnici generali
esecuzione del prodottoSlimLine S45 - moduli I/O per utilizzo in quadro elettrico IP20
Esecuzione del tipo di slaveslave A/B (spec. 3.0)
Tipo4 ingressi / 4 uscite
Configurazione I/O7
Codice ID/ID2A/7
Protocollo viene supportato protocollo AS-InterfaceSì
AS-Interface potenza assorbita totale max.mA270
tensione di funzionamento secondo specifica AS-InterfaceV26,5 ... 31,6
Indirizzamentopresa di indirizzamento frontale
esecuzione del collegamento elettrico degli ingressi e delle uscitemorsetti a vite
Codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
Codice di riferimento secondo EN 61346-2K
notaPer l'alimentazione dei circuiti di uscita è necessaria un'alimentazione aggiuntiva esterna (AUX POWER) da 20 a 30 V DC. L'alimentazione aggiuntiva deve essere conforme alla norma VDE 0106 (PELV), classe di protezione III.
Alimentazione sensore
Tipo di tensione di alimentazione per alimentazione sensoremediante AS-Interface
Tensione di ingressoV20 ... 30
Caratteristica dell'alimentazione sensori resistente a cortocircuito e sovraccaricoSì
Caricabilità in corrente dell'alimentazione sensori per tutti gli ingressi
● con temperatura ambiente di 40 °CmA200
Ingressi
numero di ingressi digitali4
Tipo di tecnica di collegamentotecnica a 2 e 3 conduttori
Circuitazione ingressotransistor PNP
Tipo di tensione delle tensioni di ingressoDC
Ingressi livello commutazione high minV10
Corrente di ingresso sull'ingresso digitale
● per segnale <1> min.mA5 000
● per segnale <0> max.mA1,5
Ingressi alimentazione sensori mediante AS-Interfaceresistente a cortocircuito e sovraccarico
Uscite
numero delle uscite digitali4
Tipo di tensione delle tensioni di uscitaDC
Tensione di uscita con DC con 24 VV22 ... 24
Uscite tensione di alimentazione, esterna DC 24 Vmediante morsetti: morsetto 13= L+, morsetto 19 = M
Uscite
● corrente somma max.A4
Caricabilità in corrente
● dell'uscita statica con DC-13 con 24 VA2
Esecuzione dell'uscita di commutazioneelettronica
Caratteristica dell'uscita resistente a cortocircuitoSì
uscita protezione da inversione di polaritàintegrato
Uscite
● protezione da cortocircuitointegrato
● protezione da induzioneintegrato
● watchdogintegrato
Visualizzazione di stato
● indicatore I/OLED giallo
● AS-InterfaceLED verde
● FAULTLED rosso
Assegnazione dei bit di dati
● D0IN1/OUT1
● D1IN2/OUT2
● D2IN3/OUT3
● D3IN4/OUT4
Condizioni ambientali
temperatura ambiente
● durante l'esercizio°C-25 ... +70
● durante l'immagazzinaggio°C-40 ... +85
grado di protezione IPIP20
Dati meccanici
larghezzamm45
altezzamm106
profonditàmm86
Tipo di fissaggiomontaggio su guida profilata da 35 mm oppure montaggio a parete mediante linguette a incastro
Sezione di allacciamento
● monofilare1 x (0,5 - 4) mm² oppure 2 x (0,5 - 2,5) mm²
● a filo capillare
— con manicotto terminale1 x (0,5 - 2,5) mm² oppure 2 x (0,5 - 1,5) mm²
● AWG mono- o multifilariAWG 2 x (20 - 14) mm²
Certificati/ Approvazioni
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Shipping Approvalother

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

ASI-Certification

other

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:15/05/2020


Prodotto
Numero Articolo (MFN)3RK2400-1CE01-0AA2
Descrizionemodulo AS-i SlimLine Prodotto di fine serie !!! S45 digitale, slave A/B 4DI/4DQ, IP20 4 x ingressi per sensore a 3 fili 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 45 mm
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 01.12.16
Note
per il successore vedi https://support.industry.siemens.com/cs/ww/it/view/109743
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,289 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo55,00 x 115,00 x 105,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209675094
UPC754554942957
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1439-12-15-21
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK2400-1CE01-0AA2 3RK2400-1CE01-0AA2 IT_3RK2400-1CE01-0AA2.pdf 222 Kbytes 3RK2400-1CE01-0AA2 3RK2400-1CE01-0AA2 IT_3RK2400-1CE01-0AA2.pdf
