3RF3412-2BB24
SIEMENS
1

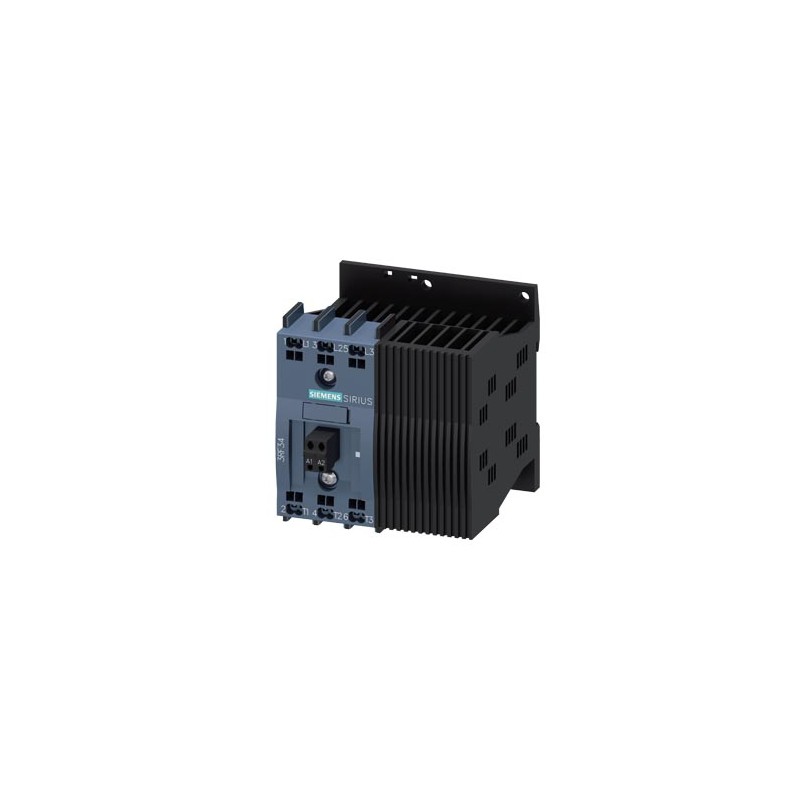

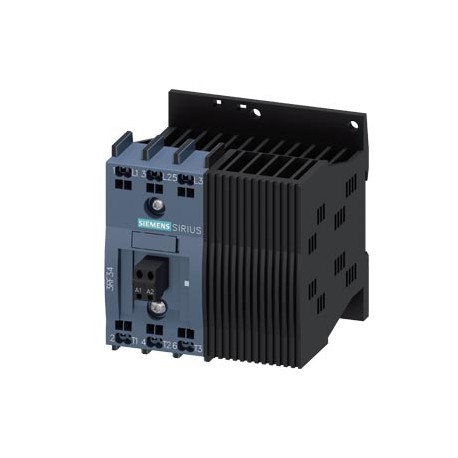

Contattore statico trifase 3RF3 AC 53 / 12,5 A / 40 °C AC 48-480 V / 110-230 V a comando bifase con commutazione istantanea morsetto a molla
SIRIUS Innovations Contattore statico trifase AC53 12,5A 40 GRADI C 48-480V / 110-230V AC collegamento a molla. Prodotto su ordinazione senza possibilità di restituzione o annullamento.
apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Contattore statico trifase 3RF3 AC 53 / 12,5 A / 40 °C AC 48-480 V / 110-230 V a comando bifase con commutazione istantanea morsetto a molla | ||||||||||||||||||||||||||
marca del prodotto | SIRIUS | |||||||||||||||||||||||||
denominazione del prodotto | contattore statico | |||||||||||||||||||||||||
esecuzione del prodotto | con controllo a 2 fasi | |||||||||||||||||||||||||
designazione del tipo di prodotto | 3RF34 | |||||||||||||||||||||||||
Dati tecnici generali | ||||||||||||||||||||||||||
funzione del prodotto | inserzione istantanea | |||||||||||||||||||||||||
potenza dissipata [W] con valore nominale di corrente senza il valore della corrente di carico tip. | 3,5 W | |||||||||||||||||||||||||
tensione di isolamento valore nominale | 600 V | |||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | AC | |||||||||||||||||||||||||
tensione di tenuta a impulso del circuito principale valore nominale | 6 kV | |||||||||||||||||||||||||
resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
resistenza a vibrazioni secondo IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
certificato di idoneità | CE / UL / CSA / CCC / C-Tick (RCM) | |||||||||||||||||||||||||
codice di riferimento secondo IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
Direttiva RoHS (data) | 05/28/2009 | |||||||||||||||||||||||||
Circuito elettrico principale | ||||||||||||||||||||||||||
numero di poli per circuito principale | 3 | |||||||||||||||||||||||||
numero dei contatti nO per contatti principali | 2 | |||||||||||||||||||||||||
numero dei contatti nC per contatti principali | 0 | |||||||||||||||||||||||||
tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz valore nominale | 48 ... 480 V | |||||||||||||||||||||||||
● a 60 Hz valore nominale | 48 ... 480 V | |||||||||||||||||||||||||
frequenza di impiego valore nominale | 50 ... 60 Hz | |||||||||||||||||||||||||
tolleranza simmetrica relativa della frequenza di impiego | 10 % | |||||||||||||||||||||||||
campo di lavoro riferito alla tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz | 40 ... 506 V | |||||||||||||||||||||||||
● a 60 Hz | 40 ... 506 V | |||||||||||||||||||||||||
corrente di impiego | ||||||||||||||||||||||||||
● con AC-3 con 400 V valore nominale | 12,5 A | |||||||||||||||||||||||||
● con AC-53a con 400 V con temperatura ambiente di 40 °C valore nominale | 12,5 A | |||||||||||||||||||||||||
corrente di impiego min. | 500 mA | |||||||||||||||||||||||||
potenza di impiego | ||||||||||||||||||||||||||
● con AC-3 con 400 V valore nominale | 5,5 kW | |||||||||||||||||||||||||
velocità di salita tensione sul tiristore per contatti principali max. ammissibile | 1 000 V/µs | |||||||||||||||||||||||||
tensione di interdizione sul tiristore per contatti principali max. ammissibile | 1 200 V | |||||||||||||||||||||||||
corrente di blocco del tiristore | 10 mA | |||||||||||||||||||||||||
temperatura di derating | 40 °C | |||||||||||||||||||||||||
resistenza di tenuta ad impulso di corrente valore nominale | 1 200 A | |||||||||||||||||||||||||
valore I2t max. | 7 200 A²·s | |||||||||||||||||||||||||
Circuito di comando/ Comando | ||||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | AC | |||||||||||||||||||||||||
tensione di alimentazione di comando 1 con AC | ||||||||||||||||||||||||||
● a 50 Hz | 110 ... 230 V | |||||||||||||||||||||||||
● a 60 Hz | 110 ... 230 V | |||||||||||||||||||||||||
frequenza della tensione di alimentazione comando | ||||||||||||||||||||||||||
● 1 valore nominale | 50 Hz | |||||||||||||||||||||||||
● 2 valore nominale | 60 Hz | |||||||||||||||||||||||||
tolleranza simmetrica relativa della frequenza della tensione di alimentazione di comando | 10 % | |||||||||||||||||||||||||
tensione di alimentazione di comando con AC | ||||||||||||||||||||||||||
● a 50 Hz valore finale per riconoscimento di segnale<0> | 40 V | |||||||||||||||||||||||||
● a 60 Hz valore finale per riconoscimento di segnale<0> | 40 V | |||||||||||||||||||||||||
tensione di alimentazione di comando | ||||||||||||||||||||||||||
● con AC valore iniziale per riconoscimento del segnale <1> | 90 V | |||||||||||||||||||||||||
tolleranza simmetrica della frequenza di rete | 5 Hz | |||||||||||||||||||||||||
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz | ||||||||||||||||||||||||||
● valore iniziale | 0,82 | |||||||||||||||||||||||||
● valore finale | 1,1 | |||||||||||||||||||||||||
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz | ||||||||||||||||||||||||||
● valore iniziale | 0,82 | |||||||||||||||||||||||||
● valore finale | 1,1 | |||||||||||||||||||||||||
corrente di comando con tensione di alimentazione di comando minima | ||||||||||||||||||||||||||
● con AC | 2 mA | |||||||||||||||||||||||||
corrente di comando con AC valore nominale | 15 mA | |||||||||||||||||||||||||
ritardo all'inserzione | 5 ms | |||||||||||||||||||||||||
ritardo alla disinserzione | 30 ms; max. una semionda in più | |||||||||||||||||||||||||
Circuito elettrico ausiliario | ||||||||||||||||||||||||||
numero dei contatti nC per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti nO per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti CO per contatti ausiliari | 0 | |||||||||||||||||||||||||
Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||
posizione di montaggio | verticale | |||||||||||||||||||||||||
tipo di fissaggio | fissaggio a vite e a scatto su guida profilata 35 mm | |||||||||||||||||||||||||
● montaggio in fila | Si | |||||||||||||||||||||||||
altezza | 95 mm | |||||||||||||||||||||||||
larghezza | 90 mm | |||||||||||||||||||||||||
profondità | 100,8 mm | |||||||||||||||||||||||||
distanza da rispettare per il montaggio in fila | ||||||||||||||||||||||||||
● verso l'alto | 70 mm | |||||||||||||||||||||||||
● verso il basso | 50 mm | |||||||||||||||||||||||||
Connessioni /Morsetti | ||||||||||||||||||||||||||
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comando | Si | |||||||||||||||||||||||||
esecuzione del collegamento elettrico | ||||||||||||||||||||||||||
● per circuito principale | morsetti di linea a molla | |||||||||||||||||||||||||
● per circuito ausiliario e di comando | morsetti a molla | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti principali | ||||||||||||||||||||||||||
— filo rigido | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
● con conduttori AWG per contatti principali | 2x (18 ... 14) | |||||||||||||||||||||||||
sezione di conduttore collegabile per contatti principali | ||||||||||||||||||||||||||
● filo rigido o multifilare | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 1,5 mm² | |||||||||||||||||||||||||
● filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti ausiliari e di comando | ||||||||||||||||||||||||||
— filo rigido | 0,5 ... 1,5 mm² | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
● con conduttori AWG per contatti ausiliari e di comando | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
numero AWG come sezione di conduttore collegabile codificata per contatti principali | 14 ... 10 | |||||||||||||||||||||||||
lunghezza di spelatura del cavo | ||||||||||||||||||||||||||
● per contatti principali | 10 mm | |||||||||||||||||||||||||
● per contatti ausiliari e di comando | 10 mm | |||||||||||||||||||||||||
Dati nominali UL/CSA | ||||||||||||||||||||||||||
corrente a pieno carico (FLA) per motore trifase | ||||||||||||||||||||||||||
● con 480 V valore nominale | 7,6 A | |||||||||||||||||||||||||
potenza meccanica erogata [hp] per motore trifase | ||||||||||||||||||||||||||
● con 200/208 V valore nominale | 2 hp | |||||||||||||||||||||||||
● con 220/230 V valore nominale | 2 hp | |||||||||||||||||||||||||
● con 460/480 V valore nominale | 5 hp | |||||||||||||||||||||||||
Sicurezza | ||||||||||||||||||||||||||
quota di guasti pericolosi per alto tasso di richiesta secondo SN 31920 | 50 % | |||||||||||||||||||||||||
MTTF per alto tasso di richiesta | 76 y | |||||||||||||||||||||||||
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 61508 | 20 y | |||||||||||||||||||||||||
grado di protezione IP lato frontale secondo IEC 60529 | IP20 | |||||||||||||||||||||||||
protezione contro i contatti accidentali lato frontale secondo IEC 60529 | sicuro a prova di dito per contatto verticale dal davanti | |||||||||||||||||||||||||
Condizioni ambientali | ||||||||||||||||||||||||||
altitudine di installazione per altitudine s.l.m. max. | 1 000 m | |||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||
● durante l'esercizio | -25 ... +60 °C | |||||||||||||||||||||||||
● durante l'immagazzinaggio | -55 ... +80 °C | |||||||||||||||||||||||||
Compatibilità elettromagnetica | ||||||||||||||||||||||||||
disturbi condotti | ||||||||||||||||||||||||||
● di tipo burst secondo IEC 61000-4-4 | 2 kV / 5 kHz criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-terra di tipo surge secondo IEC 61000-4-5 | 2 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-conduttore di tipo surge secondo IEC 61000-4-5 | 1 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● per radiazione ad alta frequenza secondo IEC 61000-4-6 | 140 dBuV nel campo di frequenza 0,15 ... 80 MHz, criterio di prestazione 1 | |||||||||||||||||||||||||
scarica elettrostatica secondo IEC 61000-4-2 | 4 kV per scarica a contatto / 8 kV per scarica in aria, criterio di prestazione 2 | |||||||||||||||||||||||||
emissione di disturbi HF condotti secondo CISPR11 | Classe A per settore industriale | |||||||||||||||||||||||||
emissione di disturbi HF indotti dal campo secondo CISPR11 | Classe A per settore industriale | |||||||||||||||||||||||||
Protezione da corto, esecuzione della cartuccia fusibile | ||||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● del fusibile gR per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE1818-0 | |||||||||||||||||||||||||
● del fusibile gR per protezione semiconduttori con forma costruttiva cilindrica impiegabile | 5SE1363 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE8021-1 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 10 x 38 mm impiegabile | 3NC1032 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 14 x 51 mm impiegabile | 3NC1450 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 22 x 58 mm impiegabile | 3NC2280 | |||||||||||||||||||||||||
n. di articolo del produttore del fusibile gG | ||||||||||||||||||||||||||
● con forma costruttiva NH impiegabile | 3NA3810-6 | |||||||||||||||||||||||||
● con forma costruttiva cilindrica 10 x 38 mm impiegabile | 3NW6010-1 | |||||||||||||||||||||||||
● con forma costruttiva cilindrica 22 x 58 mm impiegabile | 3NW6210-1 | |||||||||||||||||||||||||
Certificati/ Approvazioni | ||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Ulteriori informazioni | ||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||
Ultima modifica: | 11/01/2022 | |||||||||||||||||||||||||
Data 15/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
Prodotto | |||||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 3RF3412-2BB24 | ||||||||||||||||||||||||||||||||||||
Descrizione | Contattore statico trifase 3RF3 AC 53 / 12,5 A / 40 °C AC 48-480 V / 110-230 V a comando bifase con commutazione istantanea morsetto a molla | ||||||||||||||||||||||||||||||||||||
Famiglia Prodotto | Apparecchi di manovra statici SIRIUS 3RF34 per il comando di motori | ||||||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5DA / 41C | ||||||||||||||||||||||||||||||||||||
Metal Factor | None | ||||||||||||||||||||||||||||||||||||
Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 40 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
Peso netto | 0,484 Kg | ||||||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 97,00 x 109,00 x 112,00 | ||||||||||||||||||||||||||||||||||||
Package size unit of measure | MM | ||||||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
EAN | 4011209863545 | ||||||||||||||||||||||||||||||||||||
UPC | 040892594577 | ||||||||||||||||||||||||||||||||||||
Codice doganale | 85364900 | ||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Gruppo prodotti | 3725 | ||||||||||||||||||||||||||||||||||||
Group Code | R711 | ||||||||||||||||||||||||||||||||||||
Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 28.05.09 | ||||||||||||||||||||||||||||||||||||
Product class | C: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti. | ||||||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
Classificazioni | |||||||||||||||||||||||||||||||||||||
|
Valore | Unità | |
---|---|---|
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) | ['110', '230'] | V |
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) | ['110', '230'] | V |
tensione di alimentazione pilota nominale Us per DC (EF003980) | ['-', '-'] | V |
tipo di tensione per l’azionamento (EF008242) | AC | |
corrente d’esercizio nominale Ie per AC-1, 400 V (EF001393) | - | A |
corrente d’esercizio nominale Ie per AC-3, 400 V (EF001392) | 12.5 | A |
potenza d’esercizio nominale per AC-3, 400 V (EF001364) | 5.5 | kW |
corrente d’esercizio nominale Ie per AC-4, 400 V (EF008495) | - | A |
potenza di esercizio nominale NEMA (EF011960) | 3.67749375 | kW |
adatto per installazione in serie (EF001126) | true | |
numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 | |
numero di contatti ausiliari, contatti di riposo (EF001377) | 0 | |
tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla | |
numero di contatti di apertura, contatti principali (EF001375) | 0 | |
numero di contatti di chiusura, contatti principali (EF001374) | 2 | |
potenza d’esercizio nominale per AC-4, 400 V (EF008496) | - | kW |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf | 279 Mbytes | |
3RF3412-2BB24 3RF3412-2BB24 IT_3RF3412-2BB24.pdf | 204 Kbytes |
Nessun commento per il momento.
Valutazione: | |
Nome: | |
Email: | |
Titolo: | |
Testo: | |
Mi consiglia questo prodotto da acquistare? | |
Inserisci recensione |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
