SIEMENSCONTROLLO E CONTATTORICONTATTORI DI POTENZA PER IL COMANDO DI MOTORI3RF2450-1AC35 SIEMENS Contattore statico trifase 3RF2 AC 51 / 50 A / 40 °C AC 48-600 V / 110 V a comando tri..

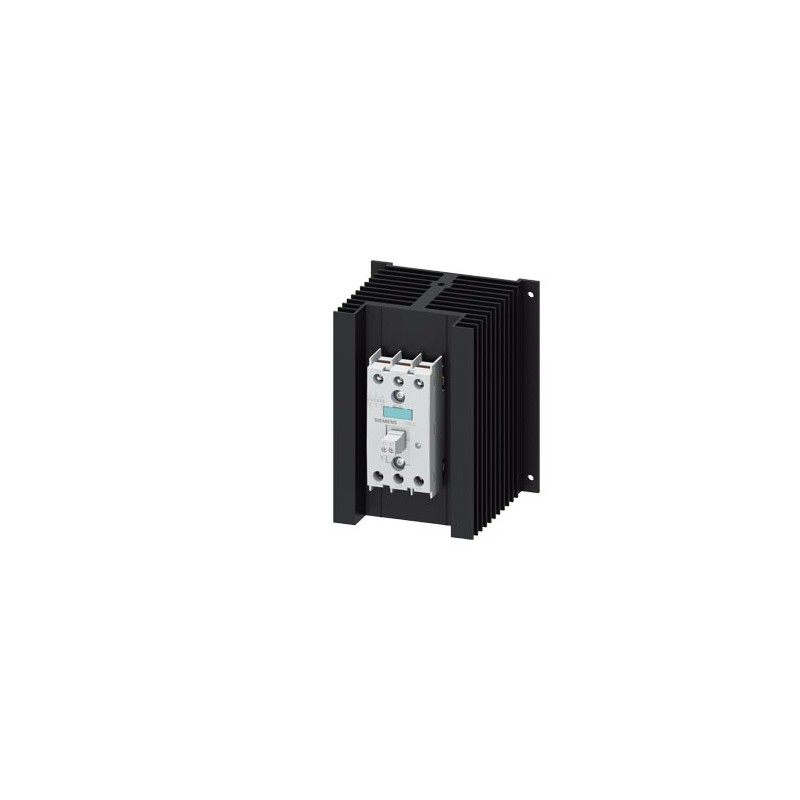

SIEMENS 3RF2450-1AC35 3RF2450-1AC35 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

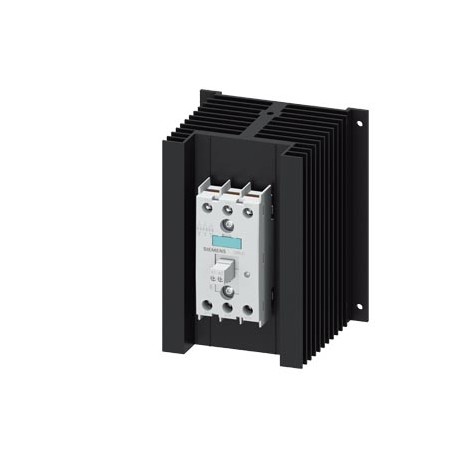

3RF2450-1AC35 SIEMENS Contattore statico trifase 3RF2 AC 51 / 50 A / 40 °C AC 48-600 V / 110 V a comando tri..

Riferimento: 3RF2450-1AC35

Produttore: SIEMENS

Descrizione:

Contattore statico trifase 3RF2 AC 51 / 50 A / 40 °C AC 48-600 V / 110 V a comando trifase morsetto a vite tensione di interdizione 1200 V
SIRIUS Contattore Trifase a Stato Solido 3RF2 AC51 50A 40 Gradi C 48-600V / 110V AC Controllo Trifase Connessione Connessione a Vite Tensione di Bloccaggio 1200V. Prodotto senza possibilità di restituzione o annullamento.

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • SIEMENS > CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 339,44 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-6 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Contattore statico trifase 3RF2 AC 51 / 50 A / 40 °C AC 48-600 V / 110 V a comando trifase morsetto a vite tensione di interdizione 1200 V
marca del prodottoSIRIUS
denominazione del prodottocontattore statico
esecuzione del prodottocon controllo a 3 fasi
designazione del tipo di prodotto3RF24
Dati tecnici generali
funzione del prodottoinserzione al passaggio per lo zero
potenza dissipata [W] con valore nominale di corrente senza il valore della corrente di carico tip.1,9 W
tensione di isolamento valore nominale600 V
grado di inquinamento3
tipo di tensione della tensione di alimentazione di comandoAC
tensione di tenuta a impulso del circuito principale valore nominale6 kV
resistenza agli urti secondo IEC 60068-2-2715g / 11 ms
resistenza a vibrazioni secondo IEC 60068-2-62g
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)07/01/2006
Circuito elettrico principale
numero di poli per circuito principale3
numero dei contatti nO per contatti principali3
numero dei contatti nC per contatti principali0
tensione di impiego con AC
● a 50 Hz valore nominale48 ... 600 V
● a 60 Hz valore nominale48 ... 600 V
frequenza di impiego valore nominale50 ... 60 Hz
tolleranza simmetrica relativa della frequenza di impiego10 %
campo di lavoro riferito alla tensione di impiego con AC
● a 50 Hz40 ... 660 V
● a 60 Hz40 ... 660 V
corrente di impiego
● con AC-51 valore nominale50 A
● con AC-51 secondo IEC 60947-4-338 A
● secondo UL 508 valore nominale38 A
corrente di impiego min.500 mA
velocità di salita tensione sul tiristore per contatti principali max. ammissibile1 000 V/µs
tensione di interdizione sul tiristore per contatti principali max. ammissibile1 200 V
corrente di blocco del tiristore10 mA
temperatura di derating40 °C
resistenza di tenuta ad impulso di corrente valore nominale1 150 A
valore I2t max.6 600 A²·s
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoAC
tensione di alimentazione di comando 1 con AC
● a 50 Hz90 ... 125 V
● a 60 Hz90 ... 125 V
frequenza della tensione di alimentazione comando
● 1 valore nominale45 Hz
● 2 valore nominale66 Hz
tensione di alimentazione di comando con AC
● a 50 Hz valore finale per riconoscimento di segnale<0>40 V
● a 60 Hz valore finale per riconoscimento di segnale<0>90 V
tensione di alimentazione di comando
● con AC valore iniziale per riconoscimento del segnale <1>90 V
tolleranza simmetrica della frequenza di rete5 Hz
corrente di comando con tensione di alimentazione di comando minima
● con AC2 mA
corrente di comando con AC valore nominale15 mA
ritardo all'inserzione40 ms; max. una semionda in più
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite
● montaggio in filaSi
altezza150 mm
larghezza119,5 mm
profondità130 mm
Connessioni /Morsetti
esecuzione del collegamento elettrico
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● con conduttori AWG per contatti principali2x (14 ... 10)
sezione di conduttore collegabile per contatti principali
● filo rigido o multifilare1,5 ... 6 mm²
● filo flessibile con lavorazione dell'estremità del conduttore1 ... 10 mm²
tipo di sezioni di conduttore collegabili
● per contatti ausiliari e di comando
— filo rigido1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● con conduttori AWG per contatti ausiliari e di comando1x (AWG 20 ... 12)
numero AWG come sezione di conduttore collegabile codificata per contatti principali14 ... 10
coppia di serraggio
● per contatti principali con morsetti a vite2 ... 2,5 N·m
● per contatti ausiliari e di comando con morsetti a vite0,5 ... 0,6 N·m
coppia di serraggio [lbf·in]
● per contatti principali con morsetti a vite18 ... 22 lbf·in
● per contatti ausiliari e di comando con morsetti a vite7,5 ... 5,3 lbf·in
esecuzione del filetto della vite di collegamento
● per contatti principaliM4
● dei contatti ausiliari e di comandoM3
lunghezza di spelatura del cavo
● per contatti principali7 mm
● per contatti ausiliari e di comando7 mm
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.1 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-55 ... +80 °C
Compatibilità elettromagnetica
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV / 5 kHz criterio di prestazione 2
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV criterio di prestazione 2
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV criterio di prestazione 2
● per radiazione ad alta frequenza secondo IEC 61000-4-6140 dBuV nel campo di frequenza 0,15 ... 80 MHz, criterio di prestazione 1
scarica elettrostatica secondo IEC 61000-4-24 kV per scarica a contatto / 8 kV per scarica in aria, criterio di prestazione 2
emissione di disturbi HF condotti secondo CISPR11Classe A per settore industriale
emissione di disturbi HF indotti dal campo secondo CISPR11Classe A per settore industriale
Protezione da corto, esecuzione della cartuccia fusibile
n. di articolo del produttore
● del fusibile gR per protezione semiconduttori con forma costruttiva NH impiegabile3NE1817-0
● del fusibile gR per protezione semiconduttori con forma costruttiva cilindrica impiegabile5SE1350; Tensione di impiego max. 400 V!
● del fusibile aR per protezione semiconduttori con forma costruttiva NH impiegabile3NE8018-1
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 14 x 51 mm impiegabile3NC1450
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 22 x 58 mm impiegabile3NC2280
n. di articolo del produttore del fusibile gG con forma costruttiva NH impiegabile
● fino a 460 V3NA3812; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

Household and similar appliances

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:03/06/2021
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RF2450-1AC35
DescrizioneContattore statico trifase 3RF2 AC 51 / 50 A / 40 °C AC 48-600 V / 110 V a comando trifase morsetto a vite tensione di interdizione 1200 V
Famiglia ProdottoRelè statici e contattori statici SIRIUS 3RF2
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DA / 41C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione40 Giorno / Giorni
Peso netto1,216 Kg
Dimensioni dell'imballo173,00 x 196,00 x 137,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209777538
UPC754554956954
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3725
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-10-14
eClass7.127-37-10-14
eClass827-37-10-14
eClass927-37-10-14
eClass9.127-37-10-14
ETIM6EC002055
ETIM7EC002055
ETIM8EC002055
IDEA45365
UNSPSC1439-12-15-21
UNSPSC1539-12-23-30

Dati ETIM

ETIM: EC000066 - Contatto per commutazione in C.A.

Valore Unità
potenza di esercizio nominale NEMA (EF011960) -kW
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['90', '125']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['90', '125']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) AC
corrente d’esercizio nominale Ie per AC-1, 400 V (EF001393) 50A
corrente d’esercizio nominale Ie per AC-3, 400 V (EF001392) -A
corrente d’esercizio nominale Ie per AC-4, 400 V (EF008495) -A
adatto per installazione in serie (EF001126) true
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 3
potenza d’esercizio nominale per AC-4, 400 V (EF008496) -kW
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
