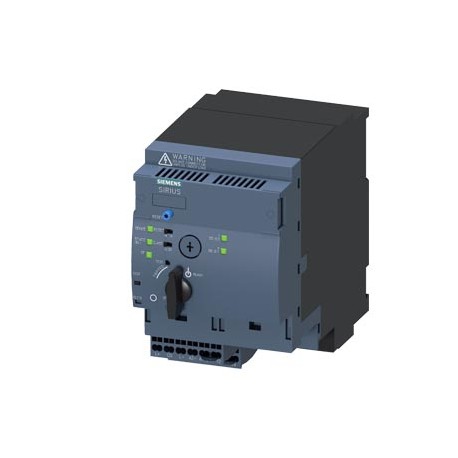

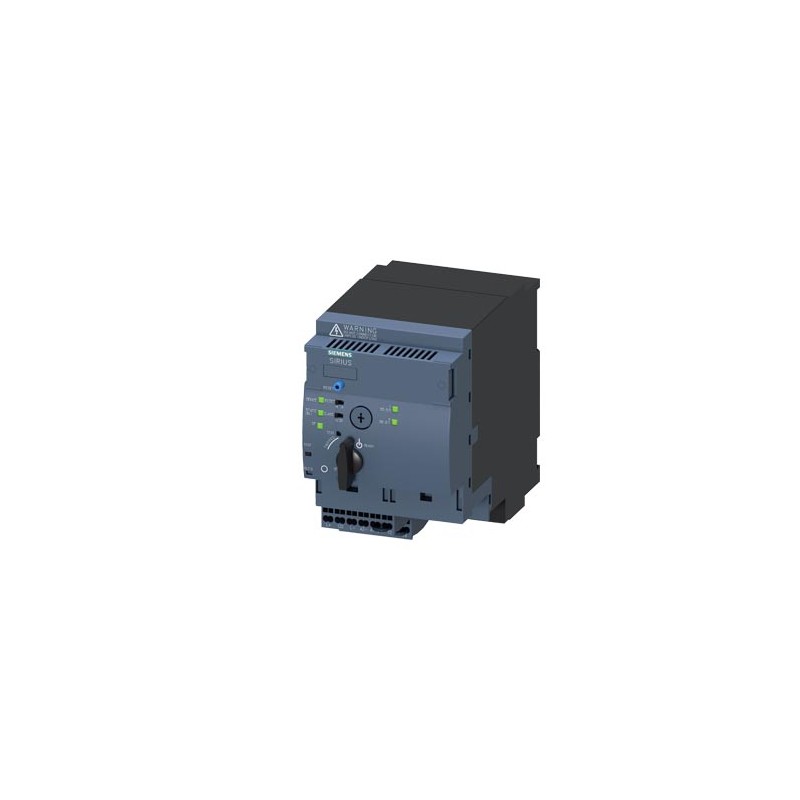

3RA6500-2AB43 SIEMENS SIRIUS partenza compatta avviatore invertitore per IO-Link 690 V DC 24 V 0,1 ... 0,4 A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RA6500-2AB43 SIEMENS SIRIUS partenza compatta avviatore invertitore per IO-Link 690 V DC 24 V 0,1 ... 0,4 A..

3RA6500-2AB43

SIEMENS

SIRIUS partenza compatta avviatore invertitore per IO-Link 690 V DC 24 V 0,1 ... 0,4 A IP20 collegamento circuito principale: inseribile, senza morsetti collegamento del circuito di comando: morsetti a molla

Maggiori dettagli


Apparecchi elettrici a bassa tensione > combinazione starter motore

CONTROLLO E CONTATTORI > Partenze compatte SIRIUS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001037 - combinazione starter motore

Valore Unità
supporta protocollo Modbus (EF003057) -
potenza d’esercizio nominale per AC-3, 230 V, 3 fasi (EF009599) -kW
supporta il protocollo per SERCOS (EF006657) -
supporta il protocollo per altri sistemi bus (EF003062) -
supporta protocollo ASI (EF003051) -
numero di punti di comando (EF001372) -
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (EF009607) -A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (EF009606) -A
temperatura ambiente, limite superiore senza limitazione (EF009603) -°C
supporta il protocollo per PROFINET CBA (EF007524) -
protocollo INTERBUS per Safety (EF006662) -
tipo di protezione (NEMA) (EF011959) -
montaggio su guida portante possibile (EF003972) -
supporta il protocollo per LON (EF003017) -
supporta il protocollo per Foundation Fieldbus (EF007522) -
protezione da sovraccarico a compensazione termica (EF009604) -
supporta il protocollo per AS-Interface Safety at Work (EF007519) -
potenza nominale, 575 V, 60 Hz, 3 fase (EF009601) -kW
supporta il protocollo per SafetyBUS p (EF007527) -
reset esterno possibile (EF003426) -
supporta protocollo PROFIBUS (EF003052) -
supporta protocollo TCP/IP (EF003050) -
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (EF009608) -A
corrente d’esercizio nominale per AC-3, 400 V (EF009602) -A
potenza nominale, 460 V, 60 Hz, 3 fase (EF009600) -kW
adatto per arresto d’emergenza (EF001433) -
numero di segnalatori luminosi (EF001965) -
supporta protocollo Data-Highway (EF003058) -
supporta protocollo DeviceNet (EF003059) -
supporta il protocollo per DeviceNet Safety (EF007520) -
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (EF009605) -A
supporta protocollo CAN (EF003053) -
supporta protocollo SUCONET (EF003060) -
supporta il protocollo per EtherNet/IP (EF007521) -
supporta protocollo INTERBUS (EF003054) -
supporta il protocollo per PROFINET IO (EF007525) -
supporta il protocollo per PROFIsafe (EF007526) -
tipo di avviatore motore (EF009598) starter a inversione
con attivatore di corto circuito (EF006691) true
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['-', '-']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['-', '-']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) DC
potenza d’esercizio nominale per AC-3, 400 V (EF001364) 0.09kW
corrente d’esercizio nominale Ie (EF001443) 0.4A
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['0.1', '0.4']A
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
classe di intervento (EF006668) regolabile
tipo di collegamento circuito elettrico principale (EF006819) altri
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando (EF006979) raccordo a molla
con trasformatore (EF000278) false
tipo coordinamento secondo IEC 60947-4-3 (EF012390) continous operation according to IEC 60947-6-2
con fusibile (EF006693) false
grado di protezione (IP) (EF005474) IP20
Larghezza (EF000008) 90.0mm
Altezza (EF000040) 191.0mm
profondità (EF000049) 165.0mm


SIRIUS partenza compatta avviatore invertitore per IO-Link 690 V DC 24 V 0,1 ... 0,4 A IP20 collegamento circuito principale: inseribile, senza morsetti collegamento del circuito di comando: morsetti a molla
marca del prodottoSIRIUS
denominazione del prodottoPartenza compatta per IO-Link
esecuzione del prodottoavviatore reversibile
designazione del tipo di prodotto3RA65
Dati tecnici generali
● Funzione del prodotto Interfaccia corrente di comando per cablaggio paralleloNo
Ampliamento del prodotto
● Blocchetto di contatti ausiliariSì
Potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo0,01 W
● con AC in stato di funzionamento caldo per ogni polo0,01 W
Potenza dissipata [W] con valore nominale di corrente senza il valore della corrente di carico tip.2,9 W
Tensione di isolamento
● valore nominale690 V
grado di inquinamento3
Tensione di tenuta a impulso valore nominale6 000 V
grado di protezione IPIP20
Grado di protezione NEMAaltri
Resistenza agli urtia=60 m/s2 (6g) con 10 ms ogni 3 urti su tutti gli assi
● Resistenza a vibrazionif= 4 ... 5,8 Hz, d= 15 mm; f= 5,8 ... 500 Hz, a= 20 m/s²; 10 cicli
Durata di vita meccanica (cicli di manovra)
● dei contatti principali tip.10 000 000
● dei contatti ausiliari tip.10 000 000
● dei contatti di segnalazione tip.10 000 000
Durata di vita elettrica (cicli di manovra) dei contatti ausiliari
● con DC-13 con 6 A con 24 V tip.30 000
● con AC-15 con 6 A con 230 V tip.200 000
Tipo di coordinamentoesercizio continuo a norma IEC 60947-6-2
codice di riferimento secondo IEC 81346-2:2009Q
Condizioni ambientali
● altitudine di installazione per altitudine s.l.m. max.2 000 m
● temperatura ambiente durante l'esercizio-20 ... +60 °C
● temperatura ambiente durante l'immagazzinaggio-55 ... +80 °C
● temperatura ambiente durante il trasporto-55 ... +80 °C
umidità relativa durante l'esercizio10 ... 90 %
Circuito elettrico principale
Numero di poli per circuito principale3
Valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente0,1 ... 0,4 A
Formula per corrente limite potere di chiusura120 x Ie
Formula per potere di interruzione corrente limite100 x Ie
Potenza meccanica erogata per motore trifase a 4 poli
● con 400 V valore nominale0,09 kW
● con 500 V valore nominale0,12 kW
● con 690 V valore nominale0,18 kW
● Tensione di impiego con AC-3 valore nominale max.690 V
Corrente di impiego
● con AC con 400 V valore nominale0,4 A
● con AC-43
— con 400 V valore nominale0,3 A
— con 500 V valore nominale0,32 A
— con 690 V valore nominale0,35 A
Potenza di impiego
● con AC-3
— con 400 V valore nominale90 W
● con AC-43
— con 400 V valore nominale90 W
— con 500 V valore nominale120 W
— con 690 V valore nominale180 W
Frequenza di manovra a vuoto3 600 1/h
Frequenza di commutazione
● con AC-41 secondo IEC 60947-6-2 max.750 1/h
● con AC-43 secondo IEC 60947-6-2 max.250 1/h
Circuito di comando/ Comando
Tipo di tensioneDC
Potenza di ritenuta
● con DC max.2,9 W
Circuito elettrico ausiliario
● numero dei contatti nC per contatti ausiliari0
● numero dei contatti nO per contatti ausiliari0
Numero dei contatti NO
● dello sganciatore di cortocircuito istantaneo per contatto di segnalazione0
● Numero dei contatti CO dello sganciatore di sovraccarico dipendente dalla corrente per contatto di segnalazione0
Corrente di impiego dei contatti ausiliari con AC-12 max.10 A
Corrente di impiego dei contatti ausiliari con DC-13
● con 250 V0,27 A
Funzione di protezione/ monitoraggio
Classe di interventoCLASS 10 e 20 impostabile
Potere di interruzione di servizio in cortocircuito (Ics)
● con 400 V53 kA
● con 500 V valore nominale3 kA
● con 690 V valore nominale3 kA
Dati nominali UL/CSA
Corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale0,4 A
● con 600 V valore nominale0,4 A
Protezione da cortocircuito
funzione del prodotto protezione da cortocircuitoSì
Esecuzione della protezione da cortocircuitoelettromagnetico
Esecuzione della cartuccia fusibile
● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariofusibile gL/gG: 10 A
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
● consigliatoverticale, su guida profilata orizzontale
● tipo di fissaggiofissaggio a vite e a scatto
altezza191 mm
larghezza90 mm
profondità165 mm
Connessioni /Morsetti
Funzione del prodotto
● Morsetto rimovibile per circuito principaleSì
● Morsetto rimovibile per circuito ausiliario e di comandoSì
● Esecuzione del collegamento elettrico per circuito principaleinnestabile, senza morsetti
● Esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a molla
Tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido2x (1,5 ... 6 mm²), 1x 10 mm²
— filo flessibile con lavorazione dell'estremità del conduttore2x (1,5 ... 6 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore2x (1,5 ... 6 mm²)
● con conduttori AWG per contatti principali2x (16 ... 10), 1x 8
Tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido2x (0,25 ... 1,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,25 ... 1,5 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore2x (0,25 ... 1,5 mm²)
● con conduttori AWG per contatti ausiliari2x (24 ... 16)
Sicurezza
Valore B10
● per alto tasso di richiesta secondo SN 319201 500 000
Quota di guasti pericolosi
● per alto tasso di richiesta secondo SN 3192050 %
Comunicazione/ Protocollo
funzione del prodotto comunicazione di busSì
● Protocollo viene supportato Protocollo IO-LinkSì
Funzione del prodotto Interfaccia corrente di comando con IO-LinkSì
Velocità di trasferimento IO-LinkCOM2 (38,4 kBaud)
Tempo di ciclo punto-punto tra master e device IO-Link min.2,5 ms
Tipo di tensione di alimentazione tramite IO-Link MasterNo
Volume di dati
● dell'area di indirizzi degli ingressi con trasmissione ciclica totale2 byte
● dell'area di indirizzi delle uscite con trasmissione ciclica totale2 byte
Compatibilità elettromagnetica
● disturbi condotti di tipo burst secondo IEC 61000-4-44 kV circuiti principali, 2 kV circuiti ausiliari, 2 kV IO-Link, 2 kV interruttori finecorsa, 2 kV cavo dispositivo hand-held
● Disturbi condotti conduttore-terra di tipo surge secondo IEC 61000-4-54 kV circuiti principali, 0,5 kV tensione ausiliaria con protezione da sovratensione a monte
● Disturbi condotti conduttore-conduttore di tipo surge secondo IEC 61000-4-52 kV circuiti principali, 0,5 kV tensione ausiliaria con protezione da sovratensione a monte
● disturbi condotti per radiazione ad alta frequenza secondo IEC 61000-4-60,15-80Mhz a 10V
disturbi indotti dal campo secondo IEC 61000-4-380 ... 3000 MHz a 10V/m
scarica elettrostatica secondo IEC 61000-4-28 kV
Emissione di disturbi HF condotti secondo CISPR11150 kHz ... 30 MHz Class A
Emissione di disturbi HF indotti dal campo secondo CISPR1130 ... 1000 MHz Class A
Tensione di alimentazione
Tensione di alimentazione necessario Tensione ausiliariaSì
Indicatore
numero dei LED5
Esecuzione della visualizzazione
● come visualizzazione di stato Device IO-LinkLED duale verde/rosso
Certificati/ Approvazioni
General Product ApprovalEMCFunctional Safety/Safety of Machinery

CCC

CSA

UL

EAC

RCM

Type Examination Certificate

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Miscellaneous

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

Marine / Shippingother

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:13/08/2020


Prodotto
Numero Articolo (MFN)3RA6500-2AB43
DescrizioneSIRIUS partenza compatta avviatore invertitore per IO-Link 690 V DC 24 V 0,1 ... 0,4 A IP20 collegamento circuito principale: inseribile, senza morsetti collegamento del circuito di comando: morsetti a molla
Famiglia ProdottoAvviatori invertitori 3RA65
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DC / 42F
Metal FactorLCO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto2,446 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo183,00 x 228,00 x 109,50
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209716025
UPC662643527599
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5341
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM4EC001037
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RA6500-2AB43 3RA6500-2AB43 IT_3RA6500-2AB43.pdf 261 Kbytes 3RA6500-2AB43 3RA6500-2AB43 IT_3RA6500-2AB43.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
