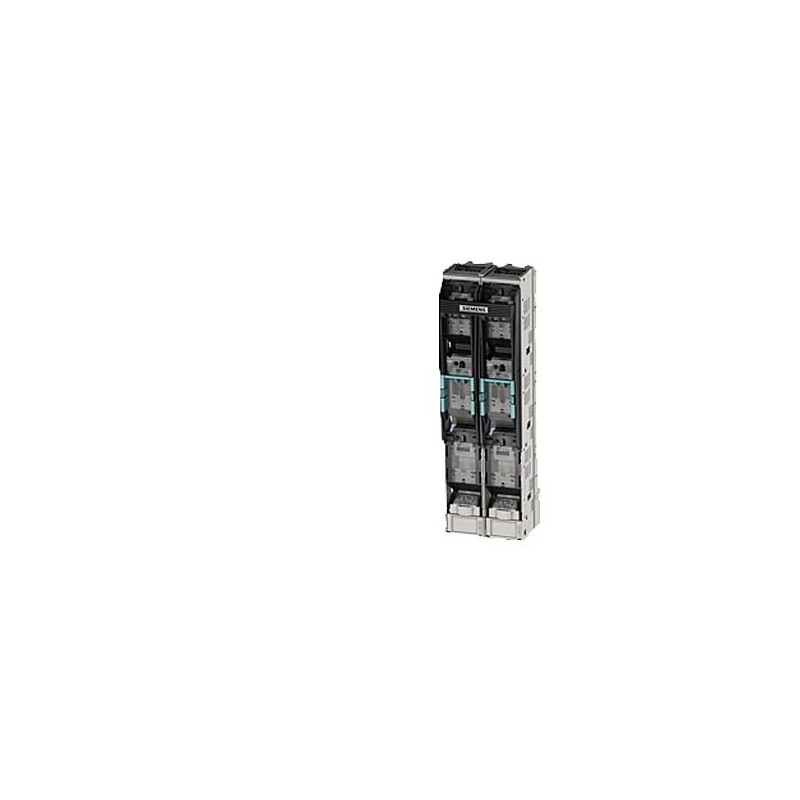

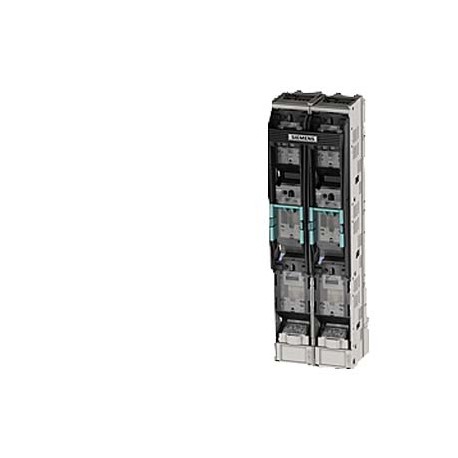

3NJ4163-3BF01 SIEMENS sezionatore sottocarico con fusibili a 3 poli sezionabile, per protezione di trasforma.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NJ4163-3BF01 SIEMENS sezionatore sottocarico con fusibili a 3 poli sezionabile, per protezione di trasforma..

3NJ4163-3BF01

SIEMENS

sezionatore sottocarico con fusibili a 3 poli sezionabile, per protezione di trasformatori lato secondario fino a 800 kVA per fusibili NH GTR 2x577A max., AC 400 V, e coltelli sezionatori NH3 fino a 1600 A

BATON ALIMENT., I=910A, U=690V PER FUSIBILI SPECIALI, P. PROT. TAM TRANSPARAMATOR. NH3 3-POLE COMMUTABILE NUOVO DESIGN. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $4,938.08
Prezzo unitario: $4,938.08
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

sezionatore sottocarico con fusibili a 3 poli sezionabile, per protezione di trasformatori lato secondario fino a 800 kVA per fusibili NH GTR 2x577A max., AC 400 V, e coltelli sezionatori NH3 fino a 1600 A
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatore sottocarico a fusibili
esecuzione del prodottoin forma costruttiva verticale (in-line)
tipo di contatto di commutazione / contatto di commutazione a doppia interruzioneNo
esecuzione dello sganciatore ausiliariosenza
esecuzione del controllo fusibilisenza
esecuzione dell'interruttore sottocarico / forma verticaleSi
Dati tecnici generali
numero di poli3
numero di poli / notasezionabile a 3 poli
tecnica costruttiva dell'apparecchioper sistema di sbarre collettrici 185 mm
grandezza costruttiva della cartuccia fusibileNH3
sistema di fusibilifusibile NH
Tensione
tensione di isolamento / valore nominale1 000 V
Classe di protezione
grado di protezione IP / lato frontaleIP30
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo133 W
Elettricità
numero dei trasformatori di corrente0
corrente di impiego
● a 35 °C / valore nominale1 154 A
● a 40 °C / valore nominale1 096 A
● a 45 °C / valore nominale1 038,5 A
● a 50 °C / valore nominale980,5 A
● a 55 °C / valore nominale923 A
● a 60 °C / valore nominale865,5 A
● a 65 °C / valore nominale807 A
● a 70 °C / valore nominale750 A
Circuito principale
corrente di impiego
● valore nominale1 154 A
● con carico capacitivo / con 400 V / valore nominale650 A
● con carico capacitivo / con 500 V / valore nominale480 A
Opportunità
idoneità all'impiegoProtezione trasformatore
idoneità all'impiego
● interruttore principaleNo
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaNo
● interruttore per manutenzione/riparazioneNo
Dettagli
parte integrante del prodotto
● bobina a lancio di correnteNo
● bobina di minima tensioneNo
● bobina di minima tensione con contatto anticipatoNo
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi piatti
esecuzione del collegamento elettrico / per circuito principaleconnessione per sbarre
Progettazione meccanica
altezza662 mm
larghezza99,5 mm
profondità195 mm
tipo di fissaggioAttacchi piatti, 3 x M12
posizione di montaggioverticale
distanza al centro delle sbarre185 mm
distanza al centro delle sbarre
● 40 mmNo
● 50 mmNo
● 60 mmNo
● 100 mmNo
● 185 mmSi
peso netto15,5 kg
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
05/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NJ4163-3BF01
Descrizionesezionatore sottocarico con fusibili a 3 poli sezionabile, per protezione di trasformatori lato secondario fino a 800 kVA per fusibili NH GTR 2x577A max., AC 400 V, e coltelli sezionatori NH3 fino a 1600 A
Famiglia Prodottoa 3 poli, commutabili
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1DL
Metal Factor-43-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto15,500 Kg
Dimensioni dell'imballo230,00 x 980,00 x 250,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209790513
UPCNon disponibile
Codice doganale85389099
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5852
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 17.04.09
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-02
eClass7.127-37-14-02
eClass827-37-14-02
eClass927-37-14-02
eClass9.127-37-14-02
ETIM5EC001046
ETIM6EC001046
ETIM7EC001046
ETIM8EC001046

Dati ETIM

ETIM: EC001046 - Base di fusibili in linea

Valore Unità
indicatore di scatto (EF011943) -
esecuzione (EF000010) sezionatore sotto carico di sicurezza
a doppia interruzione (EF007103) false
corrente nominale permanente Iu (EF001389) 1154.0A
passo delle guide 40 mm (EF001431) false
passo delle guide 50 mm (EF001430) false
passo delle guide 60 mm (EF001432) false
passo delle guide 100 mm (EF006048) false
passo delle guide 185 mm (EF006049) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 400V
tipo di collegamento circuito elettrico principale (EF006819) collegamento su guida
numero di poli (EF001391) 3
dimensione del fusibile (EF001452) HPC3
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
