> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Fusibili NH>3NH7030 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto
Prodotto precedente Prodotto successivo

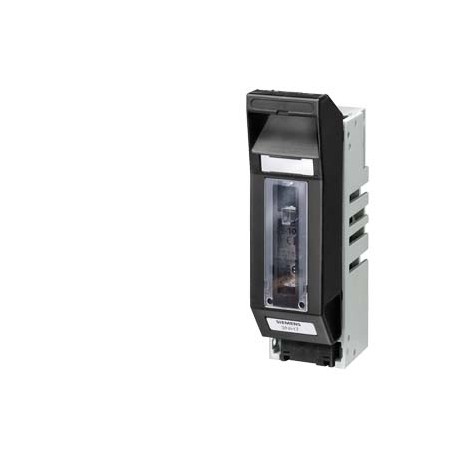

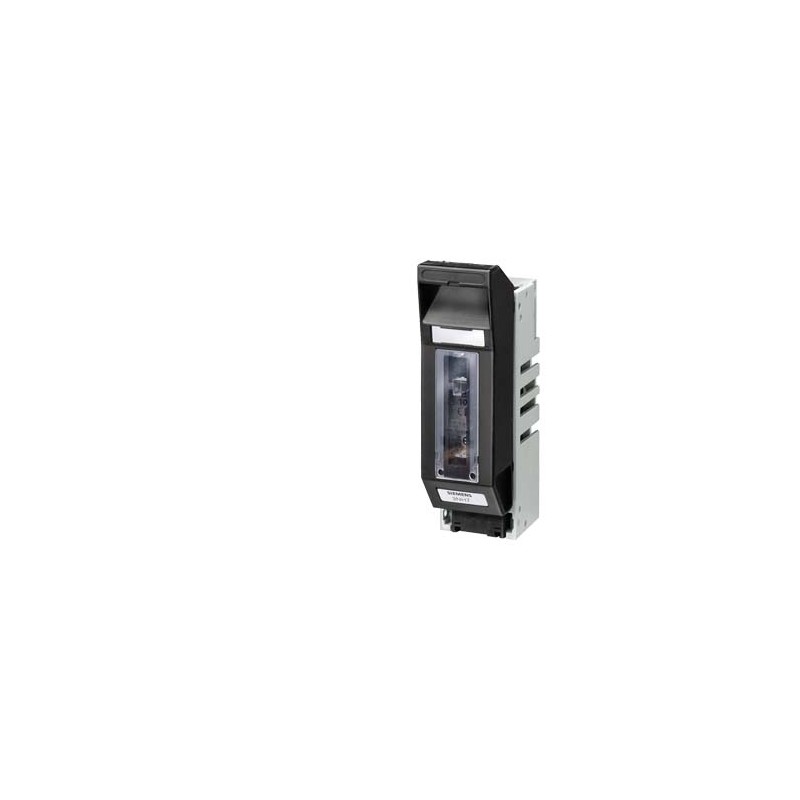

3NH7030 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NH7030 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto

3NH7030

SIEMENS

Base di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Fusibili NH

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000067 - Base per fusibile basso voltaggio

Valore Unità
esecuzione del cavalierino (EF002573) -
dimensione (EF002566) altri
numero di poli (EF001391) 1
corrente di dimensionamento (EF000227) 160A
dispositivo di orientamento (EF002574) true


Base di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto
Versione
marca del prodottoSENTRON
denominazione del prodottoSistema di fusibili NH
Esecuzione del filetto / della madreviteM8
Esecuzione del filetto / della vite di collegamentoM8
esecuzione del prodottoBasi NH con maniglia di apertura
Dati tecnici generali
numero di poli1
Grandezza costruttiva del sistema di fusibili / secondo EN 60269-1altro
interruttore di potenza / [nicht versorgt - Grundtyp]3NH70
Tensione di alimentazione
Corrente di impiego / con AC / valore nominale160 A
● tensione di alimentazione / con AC / valore nominale690 V
● Tensione di alimentazione / con DC440 V
Elettricità
corrente nominale In / [nicht versorgt - IEC, DIN/VDE] / [nicht versorgt - bei 40 Cel]147,2 A
Dettagli
Parte integrante del prodotto / Dispositivo di alloggiamentoSì
Potere di interruzione estremo in cortocircuito (Icu)
● con AC / valore nominale120 kA
● con DC / valore nominale25 kA
Connessioni
Sezione di conduttore collegabile / sul morsetto a sella
● min.6 mm²
● max.70 mm²
Sezione di conduttore collegabile / sulla morsettiera
● min.1,5 mm²
● max.16 mm²
Sezione di conduttore collegabile / con collegamento ad innesto
● min.2,5 mm²
● max.50 mm²
coppia di serraggio / con morsetti a vite / max.14 N·m
● esecuzione del collegamento elettricoper montaggio su apposita piastra
● Esecuzione del collegamento elettrico / per circuito principaleAttacco piatto con attacchi a mantello allegati
Progettazione meccanica
altezza171,5 mm
larghezza49 mm
profondità88,5 mm
tipo di fissaggioincasso fisso
Tipo di fissaggio
● montaggio a cavaliereNo
peso netto419 g
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F
Declaration of Conformityother

EC/EU-Declaration of Conformity

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3NH7030
DescrizioneBase di fusibili NH gr. 00, a 1 polo 160 A 690 V con dispositivo girevole con attacco piatto
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM410:Start Support phase / Spare & Repare - Remainder support period
PLM Effective DateProdotto cancellato a partire dal: 31.05.20
Note
different terminals available
Questo prodotto è vendibile solo come ricambio
Per maggiori informazioni contattare il proprio referente Siemens
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5CG / 1BM
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,419 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo113,00 x 216,00 x 90,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869183374
UPC040892972160
Codice doganale85369095
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5530
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
Non disponibile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3NH7030 3NH7030 IT_3NH7030.pdf 154 Kbytes 3NH7030 3NH7030 IT_3NH7030.pdf
