> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Fusibili NH>3NH4032 SIEMENS Base di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2
Prodotto precedente Prodotto successivo

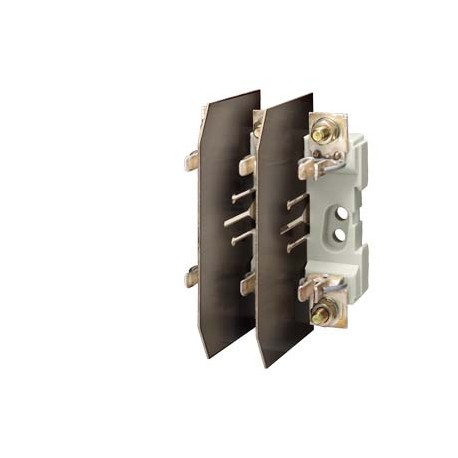

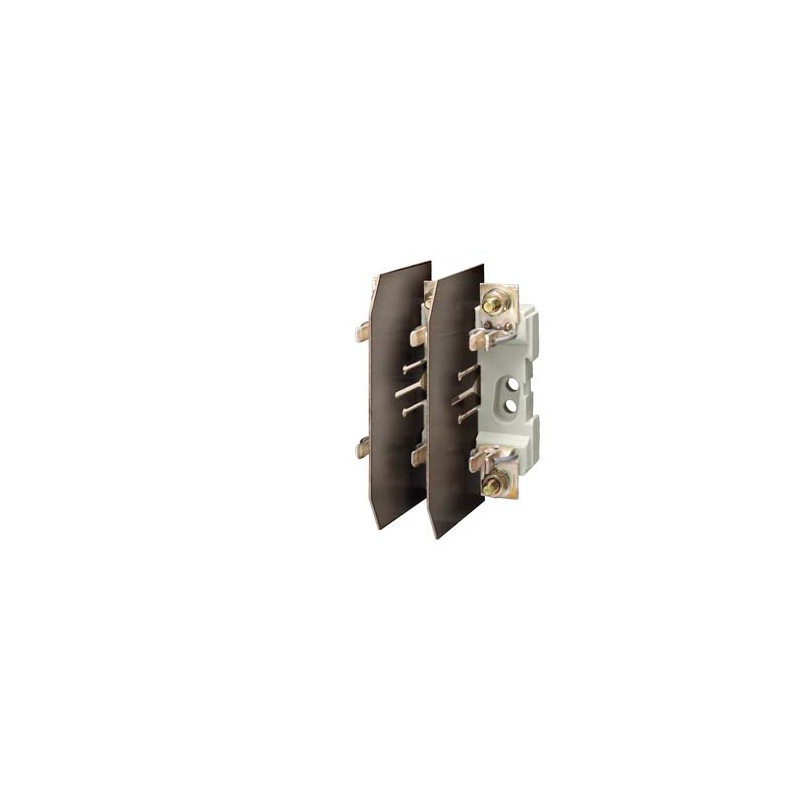

3NH4032 SIEMENS Base di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NH4032 SIEMENS Base di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2

3NH4032

SIEMENS

Base di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2

Portafusibili NNH, tripolare, misura 00, 160A, 660V, 50Hz, con attacco a flangia da 6 a 70mm². Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile basso voltaggio

PROTEZIONI IN BASSA TENSIONE > Fusibili NH

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $72.67
Prezzo unitario: $72.67

Quantità Prezzo
1+$72.67
2+$63.10
3+$61.52
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Base di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2
Versione
marca del prodottoSENTRON
denominazione del prodottoSistema di fusibili NH
esecuzione del filetto / della madreviteM8
esecuzione del filetto / della vite di collegamentoM8
esecuzione del prodottoBase NH
Dati tecnici generali
numero di poli3
grandezza costruttiva del sistema di fusibili / secondo EN 60269-1NH00
categoria di impiegosenza
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale690 V
● con DC440 V
Elettricità
corrente di impiego
● a 35 °C / valore nominale150,4 A
● a 40 °C / valore nominale147,2 A
● a 45 °C / valore nominale142,46 A
● a 50 °C / valore nominale137,6 A
● a 55 °C / valore nominale132,86 A
● a 60 °C / valore nominale129,66 A
● a 65 °C / valore nominale123,26 A
● a 70 °C / valore nominale118,4 A
● con AC / valore nominale160 A
Dettagli
parte integrante del prodotto / dispositivo di alloggiamentoNo
potere di interruzione estremo in cortocircuito (Icu)
● con AC / valore nominale120 kA
● con DC / valore nominale25 kA
Connessioni
sezione di conduttore collegabile / sul morsetto a sella
● min.6 mm²
● max.70 mm²
sezione di conduttore collegabile / sulla morsettiera
● min.1,5 mm²
● max.16 mm²
sezione di conduttore collegabile / con collegamento ad innesto
● min.2,5 mm²
● max.50 mm²
coppia di serraggio / con morsetti a vite / max.14 N·m
esecuzione del collegamento elettricocon serraggio a mantello
● per circuito principaleSerraggio con mantello
Progettazione meccanica
altezza122 mm
larghezza102 mm
profondità60 mm
tipo di fissaggioincasso fisso
tipo di fissaggio / montaggio a cavaliereNo
peso netto718 g

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Marine / Shippingother

DNV / Det Norske Veritas

Environmental Confirmations

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NH4032
DescrizioneBase di fusibili NH gr. 00, a 3 poli 160A 690V (1000V) connessione rapida, 6-70 mm2
Famiglia ProdottoBasi portafusibili NH e accessori
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5CG / 1BM
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,718 Kg
Dimensioni dell'imballo108,00 x 145,00 x 70,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869020655
UPC754554242538
Codice doganale85369095
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5530
Group CodeP310
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-21-06
eClass7.127-14-21-06
eClass827-14-21-06
eClass927-14-21-06
eClass9.127-14-21-06
ETIM5EC000067
ETIM6EC000067
ETIM7EC000067
ETIM8EC000067
UNSPSC1439-12-16-26
UNSPSC1539-12-16-26

Dati ETIM

ETIM: EC000067 - Base per fusibile basso voltaggio

Valore Unità
esecuzione del cavalierino (EF002573) -
dimensione (EF002566) altri
numero di poli (EF001391) 3
corrente di dimensionamento (EF000227) 160A
dispositivo di orientamento (EF002574) false
