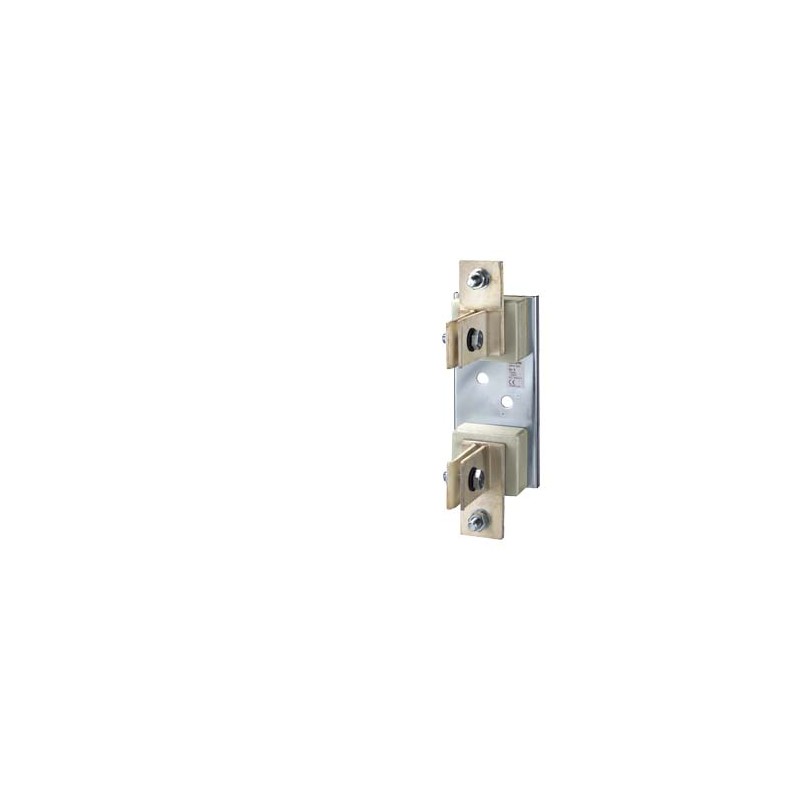

3NH3530 SIEMENS Base di fusibili NH gr. 4, a 1 polo 1250 A, 690V attacco piatto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NH3530 SIEMENS Base di fusibili NH gr. 4, a 1 polo 1250 A, 690V attacco piatto

3NH3530

SIEMENS

Base di fusibili NH gr. 4, a 1 polo 1250 A, 690V attacco piatto

Portafusibili NH, unipolare, misura 4, 1000A, 660V, 50Hz, con connessione piatta fino a 2x(50x8)mm². Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Fusibili NH

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

Base di fusibili NH gr. 4, a 1 polo 1250 A, 690V attacco piatto
Versione
marca del prodottoSENTRON
denominazione del prodottoSistema di fusibili NH
esecuzione del filetto / della vite di collegamentoM12
esecuzione del prodottoBase NH
Dati tecnici generali
numero di poli1
grandezza costruttiva del sistema di fusibili / secondo EN 60269-1NH4
categoria di impiegosenza
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale690 V
● con DC440 V
Elettricità
corrente di impiego
● a 35 °C / valore nominale1 175 A
● a 40 °C / valore nominale1 150 A
● a 45 °C / valore nominale1 113 A
● a 50 °C / valore nominale1 075 A
● a 55 °C / valore nominale1 038 A
● a 60 °C / valore nominale1 013 A
● a 65 °C / valore nominale963 A
● a 70 °C / valore nominale925 A
● con AC / valore nominale1 250 A
Dettagli
parte integrante del prodotto / dispositivo di alloggiamentoNo
potere di interruzione estremo in cortocircuito (Icu)
● con AC / valore nominale120 kA
● con DC / valore nominale25 kA
Connessioni
coppia di serraggio / con morsetti a vite / max.65 N·m
esecuzione del collegamento elettricocon serraggio con vite
● per circuito principalemorsetto piatto
Progettazione meccanica
tipo di fissaggioincasso fisso
tipo di fissaggio / montaggio a cavaliereNo
peso netto3 107 g

Download e manuali

General Product ApprovalTest CertificatesMarine / Shippingother

Confirmation

EAC

Special Test Certificate

Type Test Certificates/Test Report

DNV / Det Norske Veritas

Environmental Confirmations

other

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NH3530
DescrizioneBase di fusibili NH gr. 4, a 1 polo 1250 A, 690V attacco piatto
Famiglia ProdottoBasi portafusibili NH e accessori
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5CG / 1BM
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione45 Giorno / Giorni
Peso netto3,107 Kg
Dimensioni dell'imballo115,00 x 318,00 x 155,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869060576
UPC754554373263
Codice doganale85369095
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5530
Group CodeP310
Paese d'origineSlovenia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-21-06
eClass7.127-14-21-06
eClass827-14-21-06
eClass927-14-21-06
eClass9.127-14-21-06
ETIM5EC000067
ETIM6EC000067
ETIM7EC000067
ETIM8EC000067
IDEA44936
UNSPSC1439-12-16-26
UNSPSC1539-12-16-17

Dati ETIM

ETIM: EC000067 - Base per fusibile basso voltaggio

Valore Unità
esecuzione del cavalierino (EF002573) -
dimensione (EF002566) HPC4
numero di poli (EF001391) 1
corrente di dimensionamento (EF000227) 1250A
dispositivo di orientamento (EF002574) false
