> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Fusibili NH>3NA3240 SIEMENS cartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di interv..
Prodotto precedente Prodotto successivo

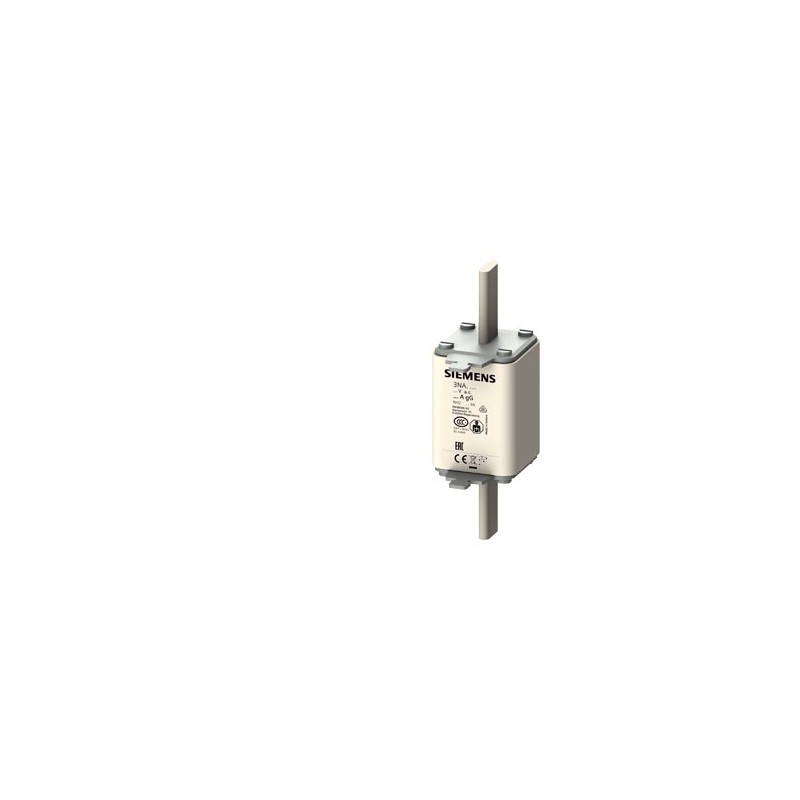

3NA3240 SIEMENS cartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di interv.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NA3240 SIEMENS cartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di interv..

3NA3240

SIEMENS

3

cartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di intervento frontale, attacchi sotto tensione

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Fusibili NH

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $64.17
Prezzo unitario: $21.39

Quantità Prezzo
3+$21.39
6+$18.36
9+$17.15
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

cartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di intervento frontale, attacchi sotto tensione
Versione
marca del prodottoSENTRON
denominazione del prodottoCartuccia fusibile NH
esecuzione del prodottocon contatti a coltello
esecuzione dell'indicatore di fusioneSegnalatore di intervento frontale
esecuzione del contatto di commutazioneesenti da corrosione, argentati
esecuzione della cartuccia fusibileCartuccia fusibile NH
Dati tecnici generali
grandezza costruttiva del sistema di fusibili / secondo EN 60269-1NH2
classe di impiego della cartuccia fusibilegG
tipo di montaggioattacchi sotto tensione
tipo di tensione / della tensione di impiegoAC/DC
tensione di alimentazione
● con AC / valore nominale500 V
● con DC440 V
Classe di protezione
grado di protezione IPIP20, con conduttori collegati
Capacità di commutazione
potere di interruzione corrente
● con DC / secondo IEC 60947-2 / valore nominale25 kA
● secondo IEC 60947-2 / valore nominale120 kA
Dissipazione
potenza dissipata [W]14,9 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo14,9 W
Elettricità
corrente di impiego
● a 30 °C / valore nominale196 A
● a 40 °C / valore nominale190 A
● a 45 °C / valore nominale184 A
● a 50 °C / valore nominale180 A
● a 55 °C / valore nominale176 A
● a 60 °C / valore nominale172 A
● con AC / valore nominale200 A
Progettazione meccanica
larghezza / della custodia47,2 mm
posizione di montaggioqualsiasi, preferibilmente verticale
peso netto451 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-5 °C
● max.40 °C
categoria ambientale-20 ... +50 con...ità relativa

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

CCC

VDE

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

Special Test Certificate

Miscellaneous

Type Test Certificates/Test Report

DNV / Det Norske Veritas

Miscellaneous

other

Environmental Confirmations

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
12/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NA3240
Descrizionecartuccia fusibile NH, NH2, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V, segnalatore di intervento frontale, attacchi sotto tensione
Famiglia ProdottoCartucce fusibili NH
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5CG / 1BM
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,461 Kg
Dimensioni dell'imballo159,00 x 152,00 x 75,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione3
Informazioni aggiuntive sul prodotto
EAN4001869056258
UPCNon disponibile
Codice doganale85361090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5530
Group CodeP310
Paese d'origineGrecia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-20-05
eClass7.127-14-20-05
eClass827-14-20-05
eClass927-14-20-05
eClass9.127-14-20-05
ETIM5EC000055
ETIM6EC000055
ETIM7EC000055
ETIM8EC000055
IDEA44948
UNSPSC1439-12-16-26
UNSPSC1539-12-16-18

Dati ETIM

ETIM: EC000055 - Fusibile basso voltaggio

Valore Unità
linguette in metallo isolate (IMGL) (EF012538) -
tipo di tensione di alimentazione (EF000187) -
dimensione (EF002566) HPC2
corrente di dimensionamento (EF000227) 200A
tensione di dimensionamento (EF000228) 500V
potere di interruzione nominale (EF002563) 120.0kA
classe di funzionamento (EF002572) GL/GG (protezione completa di linee/apparecchi)
esecuzione indicatore (EF004473) indicatore frontale
