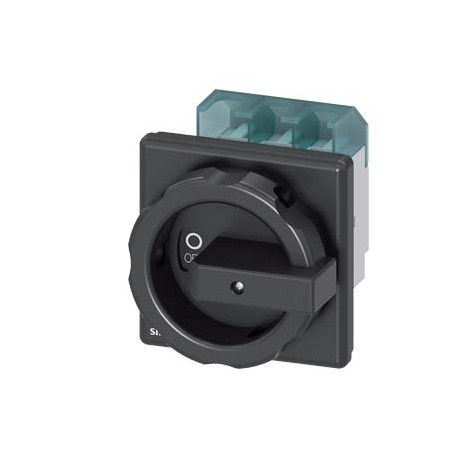

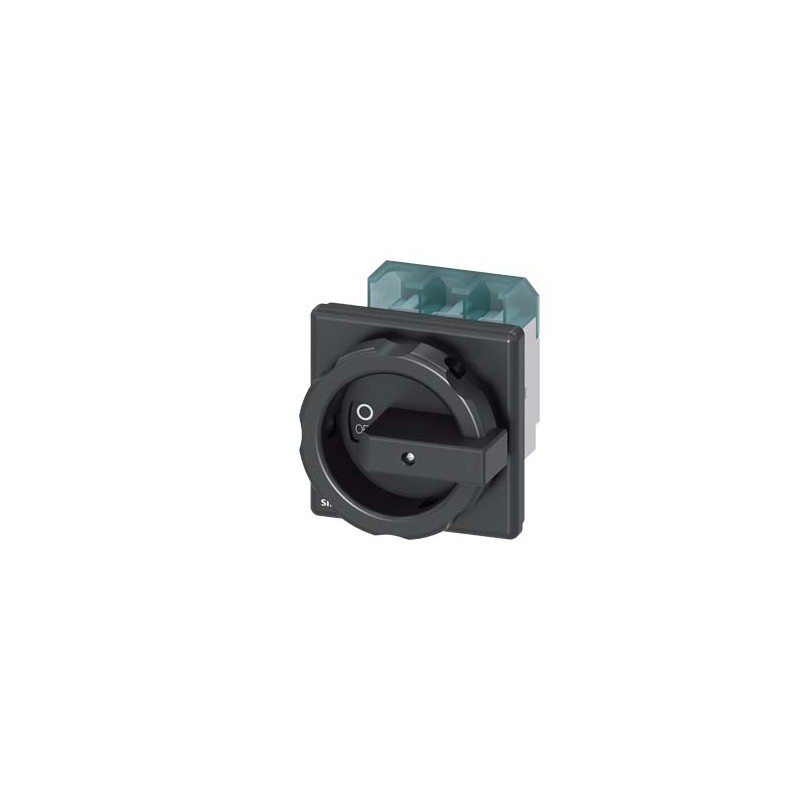

3LD2504-0TK51 SIEMENS SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, pot.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3LD2504-0TK51 SIEMENS SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, pot..

3LD2504-0TK51

SIEMENS

SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, fissato frontalmente, comando rotativo, nero, fissaggio a 4 fori dell'operatore

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $123.43
Prezzo unitario: $123.43

Quantità Prezzo
1+$123.43
2+$106.02
3+$103.12
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Dettagli

▲


Dati tecnici

SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, fissato frontalmente, comando rotativo, nero, fissaggio a 4 fori dell'operatore
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatore sottocarico 3LD
esecuzione del prodottoInterruttore principale
esecuzione della visualizzazione / per indicazione della posizione di commutazione Funzionamento manuale1 ON - 0 OFF
dell'elemento di comandoManopola corta
esecuzione della manigliacomando rotativo, nero
esecuzione del comando di commutazione / comando motorizzatoNo
Dati tecnici generali
numero di poli3
tecnica costruttiva dell'apparecchioincasso fisso
tecnica costruttiva dell'interruttoreattacco frontale
grandezza costruttiva del sezionatore sottocarico3
durata di vita meccanica (cicli di manovra) / tip.100 000
durata di vita elettrica (cicli di manovra)
● con AC-23 A / con 690 V6 000
valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max.21 kA2.s
valore I2t limitato / con interruttore chiuso / con 440 V / con combinazione interruttore + fusibile gG / max.21 kA2.s
frequenza di commutazione / max.50 1/h
Tensione
tensione di isolamento / valore nominale690 V
tensione di tenuta a impulso / valore nominale6 kV
Classe di protezione
grado di protezione IPIP65
grado di protezione NEMA1, 3R, 4X, 12
grado di protezione IP / lato frontaleIP65
Dissipazione
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo4,5 W
● per ogni conduttore / tip.5 W
Elettricità
corrente di impiego
● a 40 °C / valore nominale63 A
● a 45 °C / valore nominale63 A
● a 50 °C / valore nominale63 A
● a 55 °C / valore nominale63 A
● con AC / valore nominale63 A
● con AC-23 A / con 400 V / valore nominale43 A
● con AC-21 / con 690 V / valore nominale63 A
● con AC-21 A / con 240 V / valore nominale63 A
● con AC-21 A / con 440 V / valore nominale63 A
corrente di impiego / del fusibile a monte / valore nominale63 A
corrente di interruzione limitata / con interruttore chiuso
● con 440 V / con combinazione interruttore + fusibile gG / max.6 kA
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile6 kA
Circuito principale
potenza di impiego
● con AC-23 A / con 240 V / valore nominale11 kW
● con AC-23 A / con 400 V / valore nominale22 kW
● con AC-23 A / con 440 V / valore nominale22 kW
● con AC-23 A / con 690 V / valore nominale19 kW
● con AC-3 / con 240 V / valore nominale11 kW
● con AC-3 / con 400 V / valore nominale19 kW
● con AC-3 / con 690 V / valore nominale15 kW
corrente di impiego / valore nominale63 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
tensione di impiego / dei contatti ausiliari / con AC / max.500 V
corrente permanente / del contatto ausiliario / valore nominale10 A
tensione di isolamento / del blocchetto di contatti ausiliari / valore nominale500 V
Opportunità
idoneità all'impiego
● interruttore principaleSi
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaSi
● interruttore per manutenzione/riparazioneSi
Aspetto
colore / dell'elemento di azionamentoNero
Dettagli
● caratteristica del prodotto / bloccabile in posizione OFFSi
numero di lucchetti / max.3
spessore dell'archetto / dei lucchetti / min.4 mm
spessore dell'archetto / dei lucchetti / max.8 mm
ampliamento del prodotto / opzionale
● comando motorizzatoNo
● bobina a lancio di correnteNo
Cortocircuito
corrente di cortocircuito condizionata / con protezione lato rete
● con 690 V / mediante fusibile gG / valore nominale50 kA
secondo UL
corrente di impiego / con AC / secondo UL 508/UL 60947-4-1 / valore nominale63 A
tensione di impiego / con AC / a 50/60 Hz / secondo UL 508/UL 60947-4-1 / valore nominale600 V
potenza attiva [hp] / con AC / con 480 V / secondo UL 508/UL 60947-4-1 / valore nominale40
potenza attiva [hp] / con AC / con 600 V / secondo UL 508/UL 60947-4-1 / valore nominale50
corrente di breve durata ammissibile (SCCR) / con 600 V / secondo UL 508/UL 60947-4-15 kA
corrente permanente / del fusibile a monte / secondo UL / valore nominale175 A
tipo del fusibile / secondo ULRK5
Numero
numero dei contatti nC collegabili / per contatti ausiliari / montabile / max.3
numero dei contatti nO collegabili / per contatti ausiliari / montabile / max.3
numero dei contatti CO collegabili / per contatti ausiliari / montabile / max.0
Connessioni
numero AWG / come sezione di conduttore collegabile codificata / filo rigido
● max.6
● min.14
tipo di sezioni di conduttore collegabili / per conduttore in Cu
● filo rigido1x (2,5...35mm²)
● filo flessibile / con lavorazione dell'estremità del conduttore1 x (2,5 ... 16 mm²)
● multifilare1x (2,5...35mm²)
tipo di sezioni di conduttore collegabili / per contatti ausiliari
● filo rigidoblocchetto di contatti ausiliari laterale 2x (0,75 ... 2,5mm²); 1x 4mm²; blocchetto di contatti ausiliari sul lato frontale 1x (0,75 ... 2,5mm²)
● filo flessibile / con lavorazione dell'estremità del conduttoreblocchetto di contatti ausiliari laterale 2x (0,75 ... 1,5mm²), 1x 2,5mm²; blocchetto di contatti ausiliari sul lato frontale 1x 2,5mm²
● multifilareblocchetto di contatti ausiliari laterale 2x (0,75 ... 2,5mm²); 1x 4mm²; blocchetto di contatti ausiliari sul lato frontale 1x (0,75 ... 2,5mm²)
esecuzione del collegamento elettrico
● per circuito principalemorsetto serracavo
● per contatti ausiliarimorsetti di collegamento
Requisiti
esecuzione della cartuccia fusibile
● per protezione da cortocircuito del circuito principale / necessariofusibile gL/gG: 63 A
● per protezione da cortocircuito dei blocchetti di contatti ausiliari / necessariofusibile gL/gG: 10 A
Progettazione meccanica
altezza106 mm
larghezza90 mm
profondità110,5 mm
tipo di fissaggioApparecchio da incasso fisso
tipo di fissaggio
● montaggio frontale con fissaggio a 4 foriSi
● montaggio frontale con fissaggio centraleNo
● montaggio su sbarreNo
peso netto405 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio / min.-25 °C

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

Special Test Certificate

DNV-GL

Environmental Confirmations

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
09/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3LD2504-0TK51
DescrizioneSENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, fissato frontalmente, comando rotativo, nero, fissaggio a 4 fori dell'operatore
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto0,409 Kg
Dimensioni dell'imballo96,00 x 115,00 x 95,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209403321
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5887
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
IDEA45293
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Dati ETIM

ETIM: EC000216 - Sezionatore

Valore Unità
tipo di protezione (NEMA) (EF011959) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
esecuzione come invertitore (EF009408) false
numero di interruttori (EF005586) 1
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 63.0A
corrente nominale permanente a AC-23, 400V (EF011777) -A
corrente nominale permanente per AC-21, 400 V (EF009165) 63A
potenza d’esercizio nominale per AC-3, 400 V (EF001364) 18.5kW
resistenza a corrente di breve durata Icw (EF007050) 1.26kA
potenza d’esercizio nominale per AC-23, 400V (EF007027) 0.022kW
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) true
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
colore dell’elemento di azionamento (EF007167) nero
esecuzione dell’elemento di azionamento (EF006976) manopola corta
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) morsetto telaio
grado di protezione (IP), lato frontale (EF003118) IP65
tensione d’esercizio nominale (EF001435) -V
potenza di interruzione a 400 V (EF009166) -kW
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
