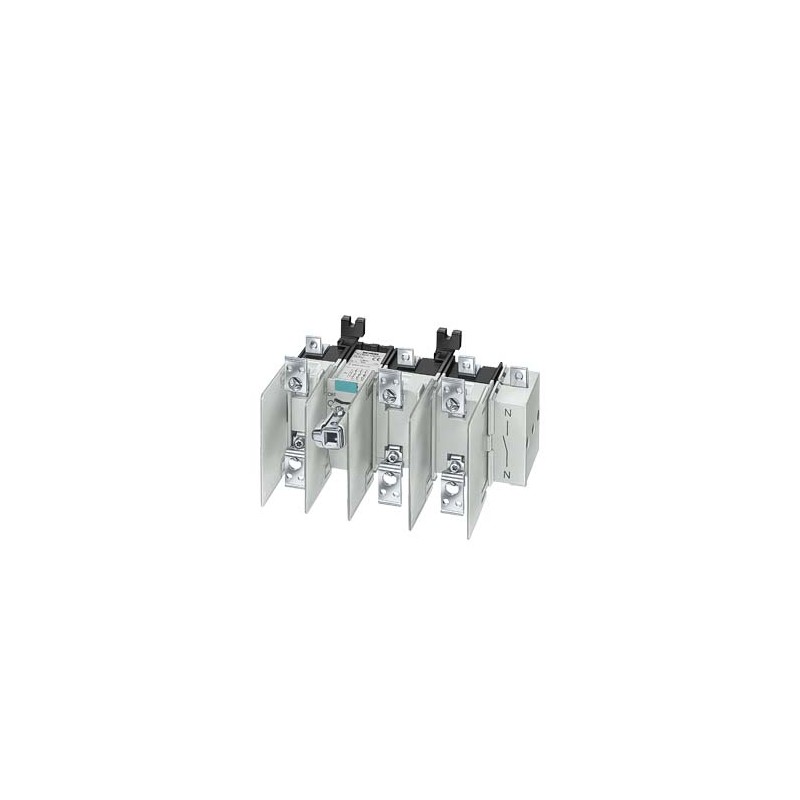

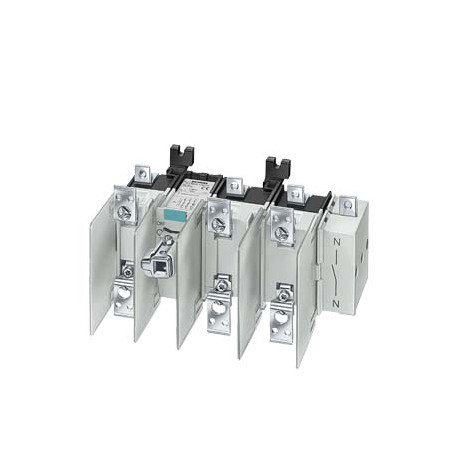

3KL6140-1AG00 SIEMENS Sezionatore sottocarico con fusibile con nuovo design Iu 630A, Ue 690V, a 4 poli per f.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KL6140-1AG00 SIEMENS Sezionatore sottocarico con fusibile con nuovo design Iu 630A, Ue 690V, a 4 poli per f..

3KL6140-1AG00

SIEMENS

Sezionatore sottocarico con fusibile con nuovo design Iu=630A, Ue=690V, a 4 poli per fusibile BS88 forma C esecuzione base senza maniglia 8UC6 e albero 4º polo sezionabile, senza fusibile

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
resistenza a corrente di breve durata Icw (EF007050) -kA
tensione d’esercizio nominale (EF001435) -V
esecuzione come invertitore (EF009408) -
tipo di protezione (NEMA) (EF011959) -
numero di interruttori (EF005586) -
corrente nominale permanente per AC-21, 400 V (EF009165) -A
potenza di interruzione a 400 V (EF009166) -kW
colore dell’elemento di azionamento (EF007167) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 630.0A
corrente nominale permanente a AC-23, 400V (EF011777) 630A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 335.0kW
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
esecuzione dell’elemento di azionamento (EF006976) altri
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW


Sezionatore sottocarico con fusibile con nuovo design Iu=630A, Ue=690V, a 4 poli per fusibile BS88 forma C esecuzione base senza maniglia 8UC6 e albero 4º polo sezionabile, senza fusibile
Versione
marca del prodottoSENTRON
esecuzioneModello base senza maniglia
Tipo di esecuzioneper montaggio e installazione
dell'elemento di comandocomando manuale
Esecuzione dell'interruttore sottocarico / Forma verticaleNo
Esecuzione del comando di commutazione / Comando motorizzatoNo
numero di poli4
Grandezza costruttiva del coltello sezionatoreformato C1-C3
Sistema di fusibilifusibile BS 88
Tensione di isolamento / valore nominale1 000 V
Tensione di tenuta a impulso / valore nominale8 000 V
Tensione di alimentazione
Tipo di tensioneAC/DC
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale690 V
● con DC / valore nominale440 V
Classe di protezione
grado di protezione IPIP00
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo46,7 W
Elettricità
Corrente di impiego / con AC-21 / valore nominale630 A
Corrente permanente / valore nominale630 A
Corrente diretta / I2 t / massimo ammesso / per categoria di utilizzo / AC-22 B / per 400 V5 400 000 A²·s
Circuito principale
Numero di poli / per circuito principale4
Potenza di impiego
● con AC-23 A / con 400 V / a 50/60 Hz / valore nominale335 000 W
● con AC-23 A / con 500 V / valore nominale335 000 W
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale425 000 W
Corrente di impiego / valore nominale630 A
Corrente di esercizio Ie / per categoria di utilizzo
● AC-21 A / per 400 V630 A
● AC-21 A / per 500 V630 A
● AC-21 B / per 400 V630 A
● AC-21 B / per 500 V630 A
● AC-22 A / per 400 V630 A
● AC-22 A / per 500 V630 A
● AC-22 B / per 400 V630 A
● AC-22 B / per 500 V630 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
dotazione del prodotto / interbloccoSì
Cortocircuito
Corrente di cortocircuito di dimensionamento condizionata Iq
● 400V50 kA
● 500V50 kA
● per categoria di utilizzo / AC-21 A/ per 400 V50 kA
● per categoria di utilizzo / AC-21 A/ per 500 V50 kA
● per categoria di utilizzo / AC-21 B / per 400 V50 kA
● per categoria di utilizzo / AC-21 B / per 500 V50 kA
● per categoria di utilizzo / AC-22 A/ per 400 V50 kA
● per categoria di utilizzo / AC-22 A/ per 500 V50 kA
● per categoria di utilizzo / AC-22 B / per 400 V50 kA
● per categoria di utilizzo / AC-22 B / per 500 V50 kA
Connessioni
Sezione di conduttore collegabile / per contatti principali
● multifilare / max.480 mm²
Progettazione meccanica
altezza270 mm
larghezza399 mm
profondità240 mm
Tipo di montaggioESECUZIONE FISSA
tipo di fissaggiosuperficie e incasso
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreNo
posizione di montaggioa piacere
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
certificato di idoneitàCE
codice di riferimento
● secondo EN 61346-2Q
Declaration of ConformityTest Certificatesother

EC/EU-Declaration of Conformity

Special Test Certificate

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KL6140-1AG00
DescrizioneSezionatore sottocarico con fusibile con nuovo design Iu=630A, Ue=690V, a 4 poli per fusibile BS88 forma C esecuzione base senza maniglia 8UC6 e albero 4º polo sezionabile, senza fusibile
Famiglia ProdottoFissaggio su piastra di fondo
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 31.08.18
Note
3KF5463-0MF11, different dimensions, some deviating technical values.
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto17,020 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo330,00 x 420,00 x 390,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209470507
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5853
Group CodeP360
Paese d'originePaesi Bassi
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KL6140-1AG00 3KL6140-1AG00 IT_3KL6140-1AG00.pdf 122 Kbytes 3KL6140-1AG00 3KL6140-1AG00 IT_3KL6140-1AG00.pdf
