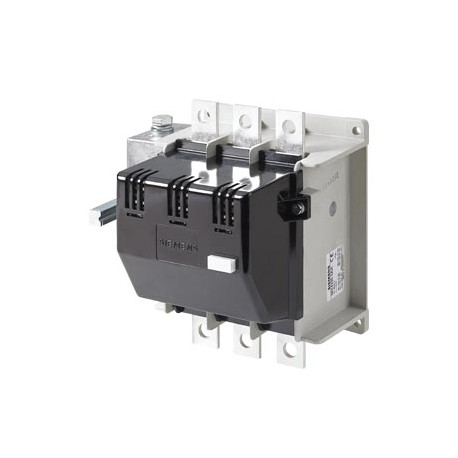

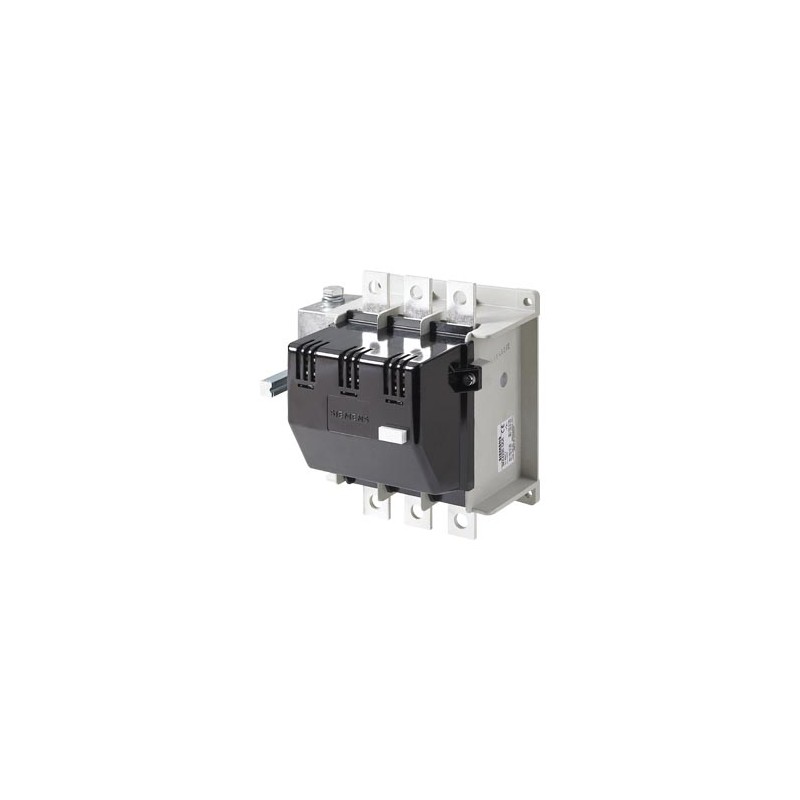

3KE4330-0AA SIEMENS Sezionatore sottocarico a 3 poli I 400 A, U 690V comando rotativo frontale senza maniglia Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KE4330-0AA SIEMENS Sezionatore sottocarico a 3 poli I 400 A, U 690V comando rotativo frontale senza maniglia

3KE4330-0AA

SIEMENS

Sezionatore sottocarico a 3 poli I=400 A, U=690V comando rotativo frontale senza maniglia

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
numero di interruttori (EF005586) -
corrente nominale permanente per AC-21, 400 V (EF009165) -A
tensione d’esercizio nominale (EF001435) -V
potenza di interruzione a 400 V (EF009166) -kW
esecuzione come invertitore (EF009408) -
tipo di protezione (NEMA) (EF011959) -
resistenza a corrente di breve durata Icw (EF007050) -kA
colore dell’elemento di azionamento (EF007167) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 400.0A
corrente nominale permanente a AC-23, 400V (EF011777) 400A
corrente di corto circuito nominale condizionale Iq (EF001444) 50.0kA
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
esecuzione dell’elemento di azionamento (EF006976) altri
bloccabile (EF006281) false
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW


Sezionatore sottocarico a 3 poli I=400 A, U=690V comando rotativo frontale senza maniglia
Versione
marca del prodottoSENTRON
denominazione del prodottosezionatore sottocarico 3KE
dell'elemento di comandocomando manuale
Esecuzione dell'interruttore sottocarico / Forma verticaleNo
Esecuzione del comando di commutazione / Comando motorizzatoNo
numero di poli3
Tensione di isolamento / valore nominale1 000 V
Tensione di alimentazione
Tipo di tensioneAC/DC
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale690 V
● con DC / valore nominale440 V
Classe di protezione
grado di protezione IPIP00
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo11 W
Elettricità
Corrente permanente / valore nominale400 A
Corrente diretta / I2 t / massimo ammesso / per categoria di utilizzo / AC-22 B / per 400 V2 150 000 A²·s
Circuito principale
Numero di poli / per circuito principale3
Corrente di impiego / valore nominale400 A
Corrente di esercizio Ie / per categoria di utilizzo
● AC-21 A / per 400 V400 A
● AC-21 A / per 500 V400 A
● AC-21 B / per 400 V400 A
● AC-21 B / per 500 V400 A
● AC-22 A / per 400 V330 A
● AC-22 A / per 500 V330 A
● AC-22 B / per 400 V330 A
● AC-22 B / per 500 V330 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
dotazione del prodotto / interbloccoNo
Ampliamento del prodotto / Blocchetto di contatti ausiliariSì
Ampliamento del prodotto / opzionale
● Comando motorizzatoNo
● Bobina a lancio di correnteNo
● interbloccoSì
Cortocircuito
Corrente di cortocircuito di dimensionamento condizionata Iq
● 400V50 000 A
● 500V50 000 A
● per categoria di utilizzo / AC-21 A/ per 400 V50 000 A
● per categoria di utilizzo / AC-21 A/ per 500 V50 000 A
● per categoria di utilizzo / AC-21 B / per 400 V50 000 A
● per categoria di utilizzo / AC-21 B / per 500 V50 000 A
● per categoria di utilizzo / AC-22 A/ per 400 V50 000 A
● per categoria di utilizzo / AC-22 A/ per 500 V50 000 A
● per categoria di utilizzo / AC-22 B / per 400 V50 000 A
● per categoria di utilizzo / AC-22 B / per 500 V50 000 A
Connessioni
Sezione di conduttore collegabile / per contatti principali
● multifilare / max.240 mm²
Progettazione meccanica
altezza200 mm
larghezza194 mm
profondità155 mm
Tipo di montaggioESECUZIONE FISSA
tipo di fissaggiofissaggio della base
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreNo
peso netto4,32 kg
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-20 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
certificato di idoneitàCE
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
Declaration of ConformityTest Certificatesother

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KE4330-0AA
DescrizioneSezionatore sottocarico a 3 poli I=400 A, U=690V comando rotativo frontale senza maniglia
Famiglia ProdottoFissaggio su piastra di fondo
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 31.08.18
Note
3KD4230-0PE10-0, altre misure, alcuni dati tecnici divergenti.
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto4,320 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo206,00 x 213,00 x 217,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209000698
UPC754554278223
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5853
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33
