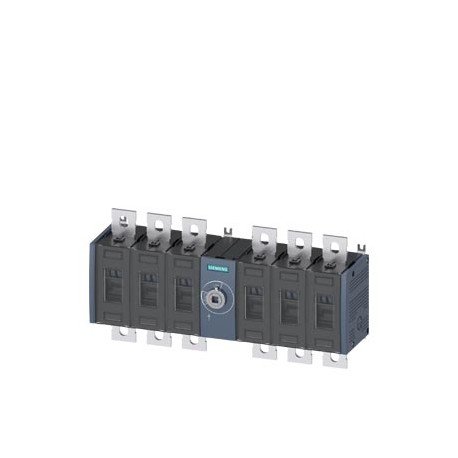

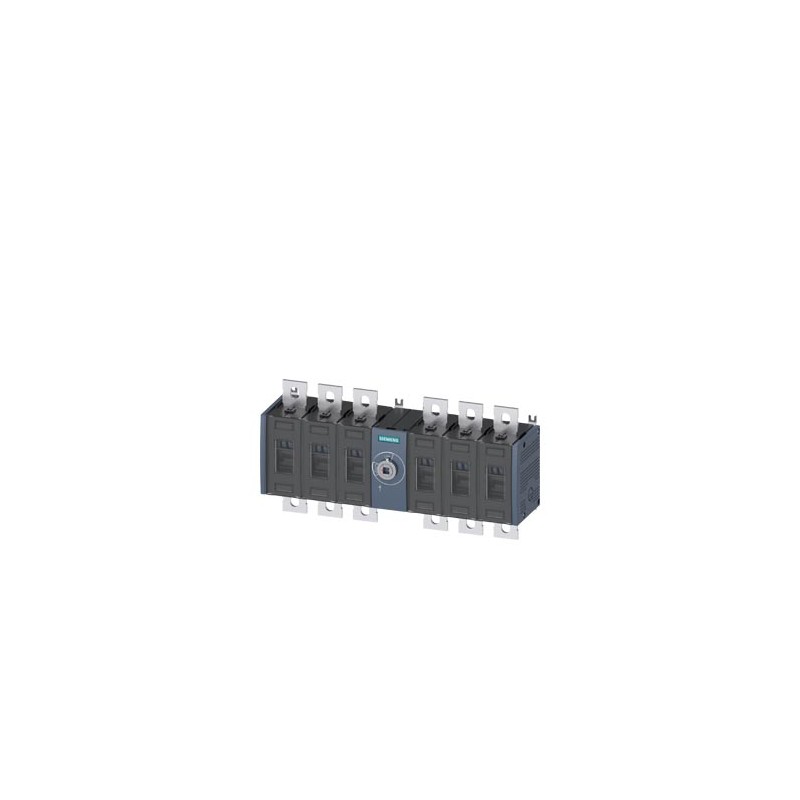

3KD4260-0PE20-0 SIEMENS sezionatore sottocarico 400A, grand. costr. 3, a 6 poli DC comando frontale al centr.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KD4260-0PE20-0 SIEMENS sezionatore sottocarico 400A, grand. costr. 3, a 6 poli DC comando frontale al centr..

3KD4260-0PE20-0

SIEMENS

sezionatore sottocarico 400A, grand. costr. 3, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia attacchi piatti

SEZIONATORE 400A, TAGLIA 3, 6 POLI DC ACCTO. UNITÀ BASE CENTRALE ANTERIORE SENZA CONNESSIONI PIATTE A LEVA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $1,962.51
Prezzo unitario: $1,962.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

sezionatore sottocarico 400A, grand. costr. 3, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia attacchi piatti
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3KD
esecuzione del prodottoInterruttore DC
esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoportaON-OFF
dell'elemento di comandosenza maniglia
esecuzione del comando di commutazioneComando frontale
esecuzione del comando di commutazione / comando motorizzatoNo
Dati tecnici generali
numero di poli6
tecnica costruttiva dell'apparecchioincasso fisso
grandezza costruttiva del sezionatore sottocarico3
durata di vita meccanica (cicli di manovra) / tip.15 000
durata di vita elettrica (cicli di manovra)
● con DC-21 A / con 1000 V200
posizione / del comando di commutazionedopo il terzo polo
categoria di sovratensioneIV
Tensione
tensione di impiego / con vie di corrente in serie
● con grado di inquinamento 2 / con DC / valore nominale1200 V / 6
● con grado di inquinamento 3 / con DC / valore nominale1200 V / 6
tensione di isolamento
● con grado di inquinamento 2 / con DC / valore nominale1 250 V
● con grado di inquinamento 3 / con DC / valore nominale1 250 V
tensione di tenuta a impulso / valore nominale12 kV
Classe di protezione
grado di protezione IPIP00
grado di protezione IP
● con interruttore chiuso / con diaframma o copertura per capocordaIP20
● lato frontaleIP00
Dissipazione
potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo14 W
● con corrente nominale termica convenzionale / ogni apparecchio84 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo14 W
Elettricità
corrente di impiego
● a 40 °C / valore nominale400 A
● a 45 °C / valore nominale400 A
● a 50 °C / valore nominale400 A
● a 55 °C / valore nominale400 A
● a 60 °C / valore nominale400 A
● a 65 °C / valore nominale400 A
● a 70 °C / valore nominale400 A
● con DC-21 B / con 1200 V / valore nominale / nota400 A / 6
corrente di impiego / con DC / valore nominale400 A
corrente di breve durata ammissibile (Icw)
● con DC / con 1200 V / limitato a 1 s / valore nominale10 kA
Circuito principale
corrente di impiego / valore nominale400 A
Circuito ausiliario
numero dei contatti nC collegati / per contatti ausiliari0
numero dei contatti nO collegati / per contatti ausiliari0
numero dei contatti CO collegati / per contatti ausiliari0
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari6
numero dei contatti nO / per contatti ausiliari6
Opportunità
idoneità all'impiego
● interruttore principaleSi
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZASi
● interruttore di sicurezzaSi
● interruttore per manutenzione/riparazioneSi
Dettagli
dotazione del prodotto / interbloccoNo
parte integrante del prodotto
● contatto di segnalazione sgancioNo
● bobina a lancio di correnteNo
● bobina di minima tensioneNo
● bobina di minima tensione con contatto anticipatoNo
ampliamento del prodotto / blocchetto di contatti ausiliariSi
ampliamento del prodotto / opzionale
● comando motorizzatoNo
● bobina a lancio di correnteNo
Cortocircuito
potere di chiusura in cortocircuito (Icm) / per sezionatori sottocarico
● con AC / con 1200 V / senza cartuccia fusibile / valore nominale / min.14,2 kA
Connessioni
tipo di sezioni di conduttore collegabili / per conduttore in Al
● multifilare / con capocorda1 x (25 ... 240 mm²), 2 x (25 ... 120 mm²)
tipo di sezioni di conduttore collegabili
● con combinazione di conduttore in Al + interruttore315 A / 240 mm²
● per sbarra di corrente in Cu1 x (30 x 10 mm²)
tipo di sezioni di conduttore collegabili / per conduttore in Cu
● multifilare / con capocorda / secondo DIN 462341 x (6 ... 240 mm²), 2 x (6 ... 150 mm²)
● multifilare / con capocorda / secondo DIN 462351 x (16 ... 185 mm²), 2 x (16 ... 150 mm²)
esecuzione del collegamento elettrico / per circuito principalemorsetto piatto
Progettazione meccanica
altezza164 mm
larghezza322 mm
profondità93,5 mm
tipo di fissaggiofissaggio a vite
tipo di fissaggio
● montaggio frontale con fissaggio a 4 foriNo
● montaggio frontale con fissaggio centraleNo
● montaggio su sbarreNo
posizione di montaggioa piacere
peso netto4 831 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C

Download e manuali

General Product ApprovalDeclaration of Conformity

Confirmation

VDE

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Marine / Shippingother

LR (Lloyds Register)

DNV-GL

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
17/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3KD4260-0PE20-0
Descrizionesezionatore sottocarico 400A, grand. costr. 3, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia attacchi piatti
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto4,831 Kg
Dimensioni dell'imballo322,00 x 93,50 x 164,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869516028
UPCNon disponibile
Codice doganale85353010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5378
Group CodeP360
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.11.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Dati ETIM

ETIM: EC000216 - Sezionatore

Valore Unità
tensione d’esercizio nominale (EF001435) -V
tipo di protezione (NEMA) (EF011959) -
numero di interruttori (EF005586) -
corrente nominale permanente a AC-23, 400V (EF011777) -A
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
esecuzione come invertitore (EF009408) false
max. tensione d’esercizio nominale Ue per AC (EF007355) -V
corrente nominale permanente Iu (EF001389) 400.0A
corrente nominale permanente per AC-21, 400 V (EF009165) -A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 200.0kW
potenza di interruzione a 400 V (EF009166) 220.0kW
numero di poli (EF001391) 6
numero di contatti ausiliari, contatti di riposo (EF001377) 6
numero di contatti ausiliari, contatti di chiusura (EF001376) 6
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
colore dell’elemento di azionamento (EF007167) altri
esecuzione dell’elemento di azionamento (EF006976) senza
bloccabile (EF006281) false
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA
