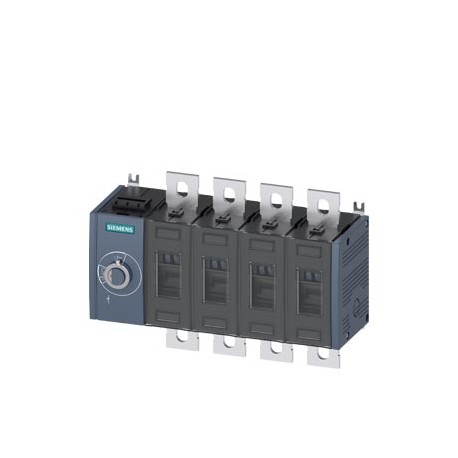

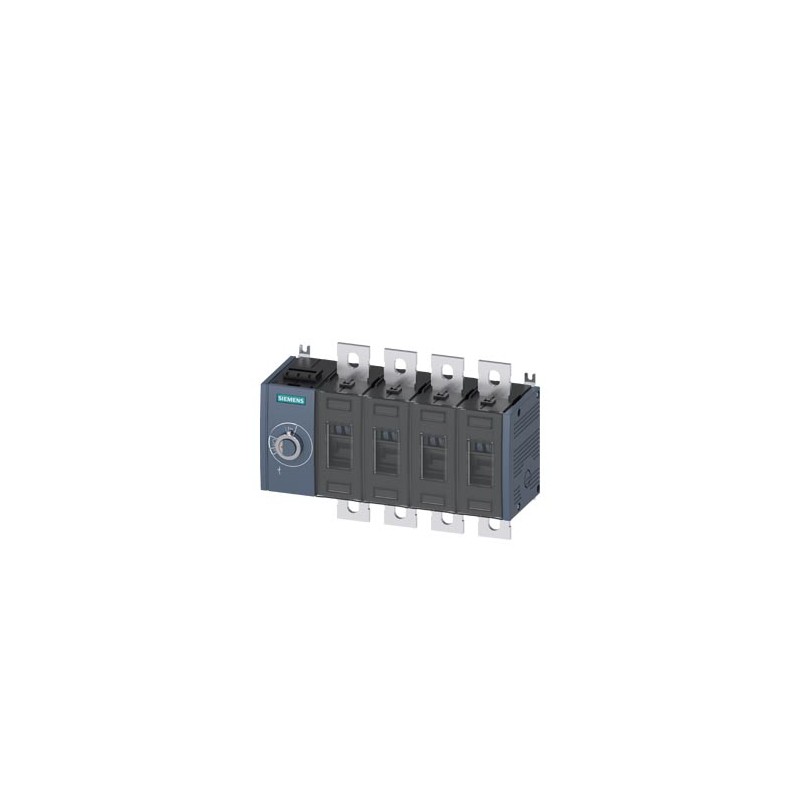

3KD4244-0PE10-0 SIEMENS sezionatore sottocarico 400A, grand. costr. 3, a 4 poli comando laterale a sinistra .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KD4244-0PE10-0 SIEMENS sezionatore sottocarico 400A, grand. costr. 3, a 4 poli comando laterale a sinistra ..

3KD4244-0PE10-0

SIEMENS

sezionatore sottocarico 400A, grand. costr. 3, a 4 poli comando laterale a sinistra apparecchio di base senza maniglia attacchi piatti

SEZIONATORE 400A, TAGLIA 3, 4 POLI ACCTO. DA UN LATO A SINISTRA. UNITÀ BASE SENZA CONNESSIONI PIATTE A LEVA

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $736.74
Prezzo unitario: $736.74
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

sezionatore sottocarico 400A, grand. costr. 3, a 4 poli comando laterale a sinistra apparecchio di base senza maniglia attacchi piatti
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3KD
esecuzione del prodottoInterruttore
esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoportaON-OFF
dell'elemento di comandosenza maniglia
esecuzione del comando di commutazioneComando per parete laterale
esecuzione del comando di commutazione / comando motorizzatoNo
Dati tecnici generali
numero di poli4
tecnica costruttiva dell'apparecchioincasso fisso
grandezza costruttiva del sezionatore sottocarico3
durata di vita meccanica (cicli di manovra) / tip.15 000
durata di vita elettrica (cicli di manovra)
● con AC-23 A / con 690 V1 000
● con DC-23 A / con 440 V1 000
valore I2t
● con interruttore chiuso / con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max.239 650 A²·s
● del fusibile / con 500 V / max. ammissibile2 150 005 A²·s
● del fusibile gG / con 690 V / max. ammissibile1 650 005 A²·s
● del fusibile SITOR gG/aM / con 1000 V / max. ammissibile260 000 A²·s
● dell'interruttore automatico scatolato / con 415 V / max. ammissibile4 750 000 A²·s
posizione / del comando di commutazioneall'estremità sinistra
sovratensione percentuale / riferita alla tensione di impiego / con AC / con 400, 500, 690 V / a 50/60 Hz10 %
categoria di sovratensioneIV
grado di inquinamento3
Tensione
tensione di impiego / con vie di corrente in serie
● con grado di inquinamento 2 / con DC / valore nominale440 V / 3
● con grado di inquinamento 3 / con DC / valore nominale440 V / 3
tensione di isolamento
● valore nominale1 000 V
tensione di tenuta a impulso / valore nominale12 kV
Classe di protezione
grado di protezione IPIP00
grado di protezione IP
● con interruttore chiuso / con diaframma o copertura per capocordaIP20
● lato frontaleIP00
Dissipazione
potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo14 W
● con corrente nominale termica convenzionale / ogni apparecchio56 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo14 W
Elettricità
corrente di impiego
● a 35 °C / valore nominale400 A
● a 40 °C / valore nominale400 A
● a 45 °C / valore nominale400 A
● a 50 °C / valore nominale400 A
● a 55 °C / valore nominale400 A
● a 60 °C / valore nominale400 A
● a 65 °C / valore nominale400 A
● a 70 °C / valore nominale400 A
● con AC / valore nominale400 A
● con AC-23 A / con 690 V / valore nominale400 A
● con AC-23 A / con 500 V / valore nominale400 A
● con AC-23 A / con 400 V / valore nominale400 A
● con AC-22 A / con 1000 V / max.400 A
● con AC-22 A / con 690 V / valore nominale400 A
● con AC-22 A / con 500 V / valore nominale400 A
● con AC-22 A / con 400 V / valore nominale400 A
● con AC-20 A / con 1000 V / max.400 A
● con AC-21 A / con 500 V / valore nominale400 A
● con AC-21 A / con 690 V / valore nominale400 A
corrente permanente / del fusibile a monte / con 500 V e 690 V / valore nominale500 A
corrente permanente / del fusibile a monte / con 1000 V / valore nominale500 A
corrente permanente / dell'interruttore automatico scatolato a monte / con 415 V / valore nominale630 A
corrente di impiego / con DC / valore nominale400 A
corrente di interruzione limitata / del fusibile / con 500 V / max. ammissibile54 800 A
corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile45 200 A
corrente di interruzione limitata / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile21 500 A
corrente di interruzione limitata / dell'interruttore automatico scatolato / con 415 V / max. ammissibile43 500 A
Circuito principale
potenza di impiego
● con AC-23 A / con 500 V / valore nominale250 kW
corrente di impiego / valore nominale400 A
Circuito ausiliario
numero dei contatti nC collegati / per contatti ausiliari0
numero dei contatti nO collegati / per contatti ausiliari0
numero dei contatti CO collegati / per contatti ausiliari0
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari6
numero dei contatti nO / per contatti ausiliari6
Opportunità
idoneità all'impiego
● interruttore principaleSi
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZASi
● interruttore di sicurezzaSi
● interruttore per manutenzione/riparazioneSi
Dettagli
dotazione del prodotto / interbloccoNo
parte integrante del prodotto
● contatto di segnalazione sgancioNo
● bobina a lancio di correnteNo
● bobina di minima tensioneNo
● bobina di minima tensione con contatto anticipatoNo
ampliamento del prodotto / blocchetto di contatti ausiliariSi
ampliamento del prodotto / opzionale
● comando motorizzatoNo
● bobina a lancio di correnteNo
Cortocircuito
corrente di breve durata ammissibile (Icw) / con AC 1000 V/DC 440 V / limitato a 1 s / valore nominale13 kA
potere di chiusura in cortocircuito (Icm) / per sezionatori sottocarico
● con AC 1000 V / senza cartuccia fusibile / valore nominale / min.36 kA
● con DC 440 V / senza cartuccia fusibile / valore nominale / min.36 kA
● senza cartuccia fusibile / valore nominale / min.36 kA
corrente di cortocircuito condizionata / con protezione lato rete
● con 415 V / mediante interruttore automatico scatolato / valore nominale65 kA
● con 500 V / mediante fusibile gG / valore nominale100 kA
● con 690 V / mediante fusibile gG / valore nominale100 kA
Connessioni
tipo di sezioni di conduttore collegabili / per conduttore in Al
● multifilare / con capocorda1 x (25 ... 240 mm²), 2 x (25 ... 120 mm²)
tipo di sezioni di conduttore collegabili
● con combinazione di conduttore in Al + interruttore315 A / 240 mm²
● per sbarra di corrente in Cu1 x (30 x 10 mm²)
tipo di sezioni di conduttore collegabili / per conduttore in Cu
● multifilare / con capocorda / secondo DIN 462341 x (6 ... 240 mm²), 2 x (6 ... 150 mm²)
● multifilare / con capocorda / secondo DIN 462351 x (16 ... 185 mm²), 2 x (16 ... 150 mm²)
esecuzione del collegamento elettrico / per circuito principalemorsetto piatto
Progettazione meccanica
altezza164 mm
larghezza242,5 mm
profondità95 mm
tipo di fissaggiofissaggio a vite
tipo di fissaggio
● montaggio frontale con fissaggio a 4 foriNo
● montaggio frontale con fissaggio centraleNo
● montaggio su sbarreNo
posizione di montaggioa piacere
peso netto3 631 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C

Download e manuali

General Product ApprovalDeclaration of Conformity

Confirmation

CCC

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityMarine / Shippingother

UK Declaration of Conformity

LR (Lloyds Register)

DNV-GL

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
17/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3KD4244-0PE10-0
Descrizionesezionatore sottocarico 400A, grand. costr. 3, a 4 poli comando laterale a sinistra apparecchio di base senza maniglia attacchi piatti
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto3,631 Kg
Dimensioni dell'imballo242,50 x 95,00 x 164,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869515960
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5378
Group CodeP360
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.11.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Dati ETIM

ETIM: EC000216 - Sezionatore

Valore Unità
tipo di protezione (NEMA) (EF011959) -
tensione d’esercizio nominale (EF001435) -V
numero di interruttori (EF005586) -
corrente nominale permanente a AC-23, 400V (EF011777) -A
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
esecuzione come invertitore (EF009408) false
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 400.0A
corrente nominale permanente per AC-21, 400 V (EF009165) 400A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 200.0kW
potenza di interruzione a 400 V (EF009166) 220.0kW
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 6
numero di contatti ausiliari, contatti di chiusura (EF001376) 6
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
colore dell’elemento di azionamento (EF007167) altri
esecuzione dell’elemento di azionamento (EF006976) senza
bloccabile (EF006281) false
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KD4244-0PE10-0 3KD4244-0PE10-0 IT_3KD4244-0PE10-0.pdf 789 Kbytes 3KD4244-0PE10-0 3KD4244-0PE10-0 IT_3KD4244-0PE10-0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
