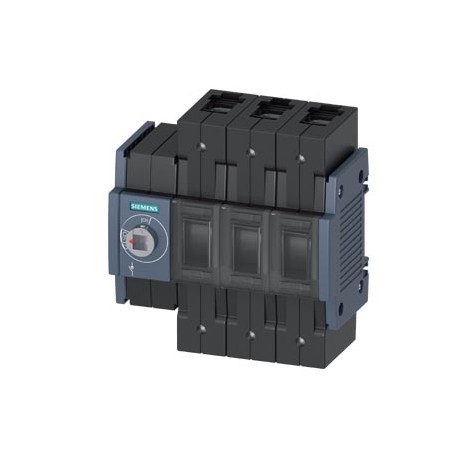

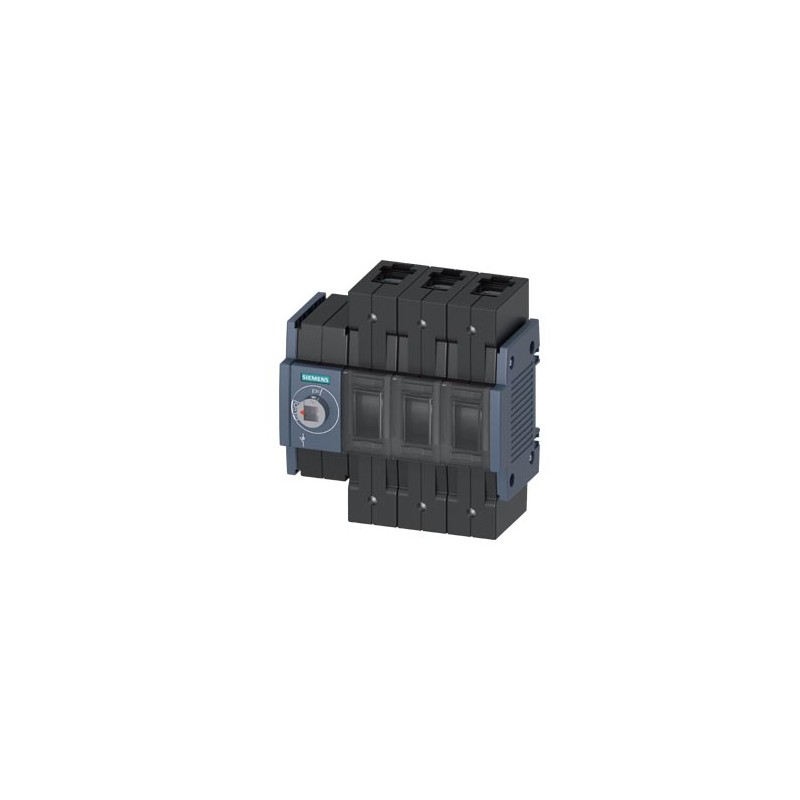

| sezionatore sottocarico 125A, grand. costr. 2, a 3 poli comando frontale a sinistra apparecchio di base senza maniglia morsetto serracavo |
| Versione |
| marca del prodotto | SENTRON |
| denominazione del prodotto | Sezionatori sottocarico 3KD |
| esecuzione del prodotto | Interruttore |
| Esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoporta | ON-OFF |
| dell'elemento di comando | senza maniglia |
| esecuzione del comando di commutazione | Comando frontale |
| esecuzione del comando di commutazione / comando motorizzato | No |
| Dati tecnici generali |
| numero di poli | 3 |
| tecnica costruttiva dell'apparecchio | incasso fisso |
| Grandezza costruttiva del sezionatore sottocarico | 2 |
| |
| ● Durata di vita elettrica (cicli di manovra) / con AC-23 A / con 690 V | 1 500 |
| ● Durata di vita elettrica (cicli di manovra) / con DC-23 A / con 440 V | 1 000 |
| |
| ● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 500 V / max. | 548 000 A²·s |
| ● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 400 V / max. | 548 000 A²·s |
| ● Valore I2t / con interruttore chiuso / con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. | 306 000 A²·s |
| ● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max. | 376 000 A²·s |
| ● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile aM / max. | 596 500 A²·s |
| ● Valore I2t / con interruttore chiuso / con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. | 19 815 A²·s |
| ● Valore I2t / del fusibile / con 500 V / max. ammissibile | 223 005 A²·s |
| ● Valore I2t / del fusibile gG / con 690 V / max. ammissibile | 226 005 A²·s |
| ● Valore I2t / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 48 000 A²·s |
| ● Valore I2t / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 560 000 A²·s |
| durata di vita meccanica (cicli di manovra) / tip. | 15 000 |
| Posizione / del comando di commutazione | all'estremità sinistra |
| Sovratensione percentuale / riferita alla tensione di impiego / con AC / con 400, 500, 690 V / a 50/60 Hz | 10 % |
| categoria di sovratensione | III |
| grado di inquinamento | 3 |
| Tensione |
| Tensione di impiego / con vie di corrente in serie | |
| ● con grado di inquinamento 2 / con DC / valore nominale | 440 V / 3 |
| ● con grado di inquinamento 3 / con DC / valore nominale | 440 V / 3 |
| |
| ● tensione di isolamento / valore nominale | 1 000 V |
| tensione di tenuta a impulso / valore nominale | 8 kV |
| Tensione di alimentazione |
| corrente di impiego / con AC / valore nominale | 125 A |
| tensione di impiego | |
| ● con AC / a 50/60 Hz / valore nominale | 1 000 V |
| Classe di protezione |
| grado di protezione IP | IP20 |
| |
| ● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocorda | IP20 |
| ● grado di protezione IP / lato frontale | IP20 |
| Dissipazione |
| |
| ● Potenza dissipata [W] / con corrente nominale termica convenzionale / per ogni polo | 3,2 W |
| ● Potenza dissipata [W] / con corrente nominale termica convenzionale / ogni apparecchio | 9,6 W |
| ● potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo | 3,2 W |
| Elettricità |
| |
| ● Corrente di impiego / con AC-23 A / con 690 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-23 A / con 500 V / valore nominale | 125 A |
| ● corrente di impiego / con AC-23 A / con 400 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-22 A / con 690 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-22 A / con 500 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-22 A / con 400 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-20 A / con 1000 V / max. | 125 A |
| ● Corrente di impiego / con AC-21 A / con 400 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-21 A / con 500 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-21 A / con 690 V / valore nominale | 125 A |
| ● Corrente di impiego / con AC-23 A / con 500 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con AC-22 A / con 500 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con AC-22 A / con 400 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con AC-22 A / con 690 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale / max. | 125 A |
| ● Corrente di impiego / con DC-20 A / con 1000 V / max. | 125 A / 1 |
| ● Corrente di impiego / con DC-23 A / con 440 V / valore nominale / Nota | 125 A / 3 |
| ● Corrente di impiego / con DC-23 A / con 220 V / valore nominale / Nota | 125 A / 2 |
| ● Corrente di impiego / per DC 22 A / con 440 V / valore nominale / Nota | 125 A / 3 |
| ● Corrente di impiego / per DC 22 A / con 220 V / valore nominale / Nota | 125 A / 2 |
| ● Corrente di impiego / con DC-21 A / con 440 V / valore nominale / Nota | 125 A / 3 |
| ● Corrente di impiego / con DC-21 A / con 220 V / valore nominale | 125 A / 2 |
| |
| ● corrente permanente / valore nominale | 125 A |
| ● Corrente permanente / a 40 °C / valore nominale | 125 A |
| ● Corrente permanente / a 45 °C / valore nominale | 125 A |
| ● Corrente permanente / a 50 °C / valore nominale | 125 A |
| ● Corrente permanente / a 55 °C / valore nominale | 125 A |
| ● Corrente permanente / a 60 °C / valore nominale | 125 A |
| ● Corrente permanente / a 65 °C / valore nominale | 125 A |
| ● Corrente permanente / a 70 °C / valore nominale | 125 A |
| Corrente permanente / del fusibile a monte / con 500 V e 690 V / valore nominale | 250 A |
| Corrente permanente / del fusibile a monte / con 1000 V / valore nominale | 250 A |
| Corrente permanente / dell'interruttore automatico scatolato a monte / con 415 V / valore nominale | 160 A |
| Corrente di impiego / con DC / valore nominale | 125 A |
| Corrente di interruzione limitata / del fusibile / con 500 V / max. ammissibile | 25 700 A |
| Corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile | 29 500 A |
| Corrente di interruzione limitata / del fusibile aM / con 690 V / max. ammissibile | 32 900 A |
| Corrente di interruzione limitata / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 12 500 A |
| Corrente di interruzione limitata / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 22 500 A |
| Corrente di interruzione limitata / con interruttore chiuso | |
| ● con 690 V / con combinazione interruttore + fusibile aM / max. ammissibile | 17 600 A |
| ● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile | 23 700 A |
| ● con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. ammissibile | 16 980 A |
| ● con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. ammissibile | 10 795 A |
| ● per combinazione interruttore + fusibile / con 400 V / max. ammissibile | 27 700 A |
| ● per combinazione interruttore + fusibile / con 500 V / max. ammissibile | 27 700 A |
| Corrente di breve durata ammissibile (Icw) | |
| ● con AC 400 V / limitata a 0,15 s / valore nominale | 15 kA |
| Circuito principale |
| |
| ● potenza di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale | 55 kW |
| ● Potenza di impiego / con AC-23 A / con 500 V / valore nominale | 75 kW |
| ● Potenza di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale | 110 kW |
| corrente di impiego / valore nominale | 125 A |
| Circuito ausiliario |
| Numero dei contatti NC collegati / per contatti ausiliari | 0 |
| Numero dei contatti NO collegati / per contatti ausiliari | 0 |
| Numero dei contatti CO collegati / per contatti ausiliari | 0 |
| numero dei contatti CO / per contatti ausiliari | 4 |
| |
| ● numero dei contatti nC / per contatti ausiliari | 0 |
| numero dei contatti nO / per contatti ausiliari | 0 |
| Opportunità |
| idoneità all'impiego | |
| ● interruttore principale | Sì |
| ● sezionatore sottocarico | Sì |
| ● interruttore di OFF Di EMERGENZA | Sì |
| ● interruttore di sicurezza | Sì |
| ● interruttore per manutenzione/riparazione | Sì |
| Dettagli |
| dotazione del prodotto / interblocco | No |
| parte integrante del prodotto | |
| ● contatto di segnalazione sgancio | No |
| ● bobina a lancio di corrente | No |
| ● bobina di minima tensione | No |
| ● bobina di minima tensione con contatto anticipato | No |
| ampliamento del prodotto / blocchetto di contatti ausiliari | Sì |
| ampliamento del prodotto / opzionale | |
| ● comando motorizzato | No |
| ● bobina a lancio di corrente | No |
| Cortocircuito |
| Corrente di breve durata ammissibile (Icw) / con AC 1000 V/DC 440 V / limitato a 1 s / valore nominale | 4 kA |
| Potere di chiusura in cortocircuito (Icm) | |
| ● per sezionatori sottocarico / con AC 400 V / senza cartuccia fusibile / valore nominale / min. | 30 kA |
| ● per sezionatori sottocarico / con AC 1000 V / senza cartuccia fusibile / valore nominale / min. | 12 kA |
| ● per sezionatori sottocarico / con DC 440 V / senza cartuccia fusibile / valore nominale / min. | 12 kA |
| ● per sezionatori sottocarico / senza cartuccia fusibile / valore nominale / min. | 12 kA |
| Corrente di cortocircuito condizionata / con protezione lato rete | |
| ● con 415 V / mediante interruttore automatico scatolato / valore nominale | 65 kA |
| ● con 500 V / mediante fusibile gG / valore nominale | 100 kA |
| ● con 690 V / mediante fusibile gG / valore nominale | 100 kA |
| Connessioni |
| |
| ● Tipo di sezioni di conduttore collegabili / con sbarra di corrente flessibile | 3 x (0,8 x 14 mm²) |
| Tipo di sezioni di conduttore collegabili | |
| ● per sbarra di corrente in Cu | '1 x (3 x 14 mm²) |
| |
| ● Tipo di sezioni di conduttore collegabili / per conduttore in Cu / filo rigido | 1 x (2,5 ... 16mm²) |
| ● Tipo di sezioni di conduttore collegabili / per conduttore in Cu / filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (2,5 ... 70 mm²) |
| ● tipo di sezioni di conduttore collegabili / per conduttore in Cu / multifilare | 1 x (10 ... 70 mm²) |
| esecuzione del collegamento elettrico | |
| ● per circuito principale | morsetti serracavo |
| Progettazione meccanica |
| altezza | 126 mm |
| larghezza | 121 mm |
| profondità | 68 mm |
| tipo di fissaggio | Fissaggio a vite e su guida DIN da 35 mm |
| tipo di fissaggio | |
| ● montaggio frontale con fissaggio a 4 fori | No |
| ● montaggio frontale con fissaggio centrale | No |
| ● montaggio su sbarre | Sì |
| posizione di montaggio | a piacere |
| peso netto | 1 142 g |
| Condizioni ambientali |
| temperatura ambiente / durante l'esercizio | |
| ● min. | -25 °C |
| ● max. | 70 °C |
| temperatura ambiente / durante l'immagazzinaggio | |
| ● min. | -50 °C |
| ● max. | 80 °C |
| Certificati |
| codice di riferimento | |
| ● secondo EN 61346-2 | Q |
| ● secondo IEC 81346-2:2009 | Q |
|
